उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नाम: | ट्यूबलर टाइप वायर एंड केबल स्ट्रैंडिंग मशीन | प्रकार: | ट्यूबलर प्रकार |
|---|---|---|---|
| प्रयोग: | वायर स्ट्रैंडिंग | सामग्री: | कॉपर वायर, अल वायर और इंसुलेटेड केबल कोर। |
| उत्तर: | 200 मिमी, 250 मिमी, 315 मिमी, 400 मिमी, 500 मिमी, 630 मिमी, 800 मिमी, 1000 मिमी, 1250 मिमी | ब्रेक तरीका: | वायवीय ब्रेक |
| मशीन का रंग: | अनुकूलित | वारंटी समय: | एक वर्ष |
| प्रमुखता देना: | हाई स्पीड ट्यूबलर स्ट्रैंडर,कॉपर ट्यूबलर स्ट्रैंडर,200 मिमी बॉबिन ट्यूबलर स्ट्रैंडर |
||
उच्च गति तांबा ट्यूबलर प्रकार तार और केबल स्ट्रैंडिंग मशीन 200 मिमी बॉबिन के साथ
1आवेदन
ट्यूबलर स्ट्रैंडिंग मशीन का उपयोग तांबे के तार, एल्यूमीनियम के तार और अछूता केबल कोर के लिए किया जाता है।1+6 बॉबिन, 1+12 बॉबिन तांबे/एल्यूमीनियम गोल और कॉम्पैक्ट कंडक्टर और स्टील वायर स्ट्रैंडिंग के लिए बैक ट्विस्ट के साथ ट्यूबलर स्ट्रैंडिंग।
उत्पादन की गति बेहद तेज है. उदाहरण के लिए, JGG / 1 + 6 ट्यूबलर स्ट्रैंडिंग मशीन, 45 मिमी 2 नंगे तार, पिच 105 मिमी, गति 2500m / h है. तो, 12 घंटे में, हम एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एकस्किप स्ट्रैंडिंग मशीन 30000 मीटर तारों का उत्पादन कर सकती हैयदि हम लोडिंग और अनलोडिंग के समय को कम करते हैं, और होस्ट स्टॉप-टाइम, उदाहरण के लिए 3 घंटे, 20000 मीटर कंडक्टर का उत्पादन किया जा सकता है। उत्पादन क्षमता बहुत अधिक है।
2विशेषताएं
2.1 हम ग्राहकों की आवश्यकताओं के अनुसार इस ट्यूबलर प्रकार के स्ट्रैन्डिंग मशीन को अनुकूलित करते हैं।
2.2 स्ट्रेन्डिंग मशीन को 1+5 बॉबिन, 1+6 बॉबिन, 1+8 बॉबिन, 1+10 बॉबिन, 1+12 बॉबिन, केज या ग्राहकों की आवश्यकताओं के अनुसार डिजाइन किया गया है।
2.3 बॉबिनः 200 मिमी, 250 मिमी, 315 मिमी, 400 मिमी, 500 मिमी, 630 मिमी, 800 मिमी, 1000 मिमी, 1250 मिमी DIN 46397 मानक / संशोधित।
2.4 ट्यूबलर स्ट्रैंडिंग मशीन, दोनों छोरों पर अच्छे असर पर समर्थित पिंजरे। बड़ा मुख्य असर पंप-तेल मजबूर स्नेहन असर है।
2.5 ट्यूबलर पिंजरे को एनील किया जाता है, जिससे आंतरिक तनाव कम होगा और सेवा जीवन बढ़ेगा.
2.6 उच्च दक्षता और गति, कम शोर, लंबा जीवन. 200 / 1+6 केज अधिकतम गति 1400 आरपीएम. 200 / 1+18 केज अधिकतम गति 900 आरपीएम. 1250 / 1+5 केज अधिकतम गति 100 आरपीएम.
2.7 मैकेनिकल पिंटल्स से लॉक किए गए स्लिप: एक चलती है और एक फिक्स्ड है, या स्लिप लटकन द्वारा धुरी पर फिक्स्ड है।
2.8 स्लिबिन के तनाव के लिए अलग-अलग ब्रेकिंग डिवाइस।
2.9 कैज के लिए डिस्क प्रकार की वायवीय ब्रेक।
2.10 पीएलसी से लैस, वैकल्पिक।
2.11 कुंजी गियरबॉक्स चीन में सर्वश्रेष्ठ गियरबॉक्स को अपनाते हैं।
2.12 एक विद्युत चुम्बकीय तार-ब्रेक रोकने के उपकरण प्रत्येक कॉइलिन क्लैंपिंग डिवाइस के लिए। एक प्रेरण रोक उपकरण यांत्रिक मीटर काउंटर पर है। ये उपकरण 99.9% तार-ब्रेक का पता लगाएंगे।
3. तकनीकी मापदंड
|
मॉडल (ट्यूबलर स्ट्रैंडिंग मशीन)
|
JGG-400 | JGG-500 | JGG-630 | |
| एकल तार का व्यास |
तांबा
|
φ1.2-2.6 मिमी | φ1.4-4 मिमी | φ2-7 मिमी |
|
एल्यूमीनियम
|
φ1.8-2.6 मिमी | φ1.8-4 मिमी | φ2-7 मिमी | |
|
अधिकतम फंसे हुए कंडक्टर ओडी
|
φ7 मिमी | φ10 मिमी | φ12 मिमी | |
| स्ट्रैंडिंग पिच |
6 बब्बिन स्ट्रांगिंग केज
|
37-281 मिमी | 44-338 मिमी | 82-620 मिमी |
|
12 बबिन स्ट्रैंडिंग केज
|
37-281 मिमी | 44-338 मिमी | 82-620 मिमी | |
|
18 बब्बिन स्ट्रांगिंग केज
|
44-334 मिमी | 44-338 मिमी | 82-620 मिमी | |
| घूर्णन गति |
6 बब्बिन स्ट्रांगिंग केज
|
600 आर/मिनट | 600 आर/मिनट | 400 रिन/मिनट |
|
12 बबिन स्ट्रैंडिंग केज
|
600 आर/मिनट | 500 आर/मिनट | 300 आर/मिनट | |
|
18 बब्बिन स्ट्रांगिंग केज
|
450 आर/मिनट | 400 रिन/मिनट | 230 आर/मिनट | |
| कैपस्टान |
कैपस्टन व्हील व्यास
|
φ600 मिमी | φ800 मिमी | φ1000 मिमी |
|
अधिकतम खींचने का बल
|
3T | 5T | 5T | |
|
मोटर शक्ति
|
22 किलोवाट | 30 किलोवाट | 37 किलोवाट | |
|
बोबिन का आकार
|
400 मिमी | 500 मिमी | 630 मिमी | |
|
केंद्र भुगतान बॉबिन
|
400 मिमी | 500 मिमी | 630 मिमी | |
|
बोबिन
|
1250 मिमी | 1600 मिमी | 2000 मिमी | |

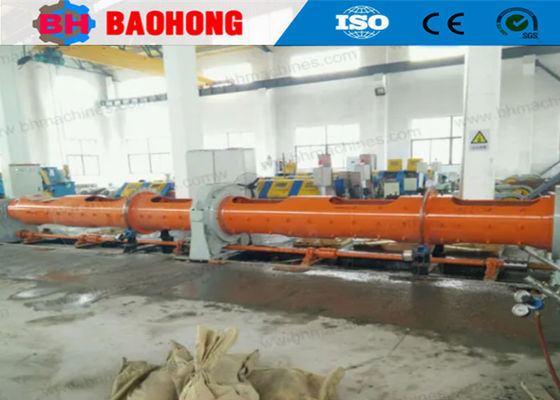

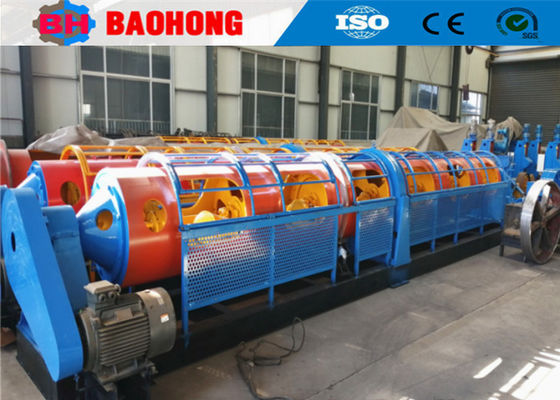

4. तस्वीरें
5पैकिंग तस्वीरें
6हमारा कारखाना और परिचय
हेजियान बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड 2006 में स्थापित किया गया था। हमारी कंपनी हेबेई प्रांत के हेजियान शहर के आर्थिक विकास क्षेत्र में स्थित है,उत्तरी चीन में तार स्ट्रैंडिंग मशीन और बिछाने की मशीन के लिए सबसे बड़ा पेशेवर निर्माता रहा है.
2006 से, हमारे ग्राहकों की देखभाल और समर्थन पर भरोसा करते हुए,Baohong मशीनरी के अनुसंधान और तार stranding मशीन और बिछाने मशीन के विकास के लिए समर्पित किया गया है और बहुत सुधार किया हैअब हम एकमात्र कारखाना बन गए हैं जो चीन में एक असेंबली लाइन प्रसंस्करण के लिए जेएलके कठोर स्ट्रैंडिंग मशीन श्रृंखला के उत्पादन को विकसित कर सकते हैं,और हम भी स्वतंत्र रूप से JGB धनुष छोड़ stranding लाइनों विकसित किया है, सीजीबी बो स्किप प्रकार के केबलिंग लाइनें और सीएलवाई हाई स्पीड क्रेड प्रकार के बिछाने की लाइनें।
अब, हेजियान बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड, 10000 वर्ग मीटर के क्षेत्र को कवर करता है, 8000 वर्ग मीटर की उत्पादन कार्यशाला। हमारी कंपनी में 10 आर एंड डी कर्मचारियों सहित 60 कर्मचारी हैं।वर्तमान में वार्षिक उत्पादन मूल्य 10 मिलियन डॉलर से अधिक है।,और चीन में सबसे महत्वपूर्ण Stranding मशीन निर्माता में से एक में विकसित किया है।
