उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उपकरण का नाम: | तांबे के तार के लिए सर्वो-चालित कठोर फ्रेम केबल स्ट्रैंडिंग मशीन | सामग्री: | तांबा, एल्यूमीनियम, स्टील, आदि। |
|---|---|---|---|
| प्रकार: | JLK-500, JLK-630, JLK-710/720 | के लिए उपयुक्त: | स्थानीय अंतरपणन |
| गारंटी अवधि: | 1 वर्ष | उपकरण का रंग: | अनुकूलित |
| प्रमुखता देना: | servo-driven rigid stranding machine,copper wire stranding machine,rigid frame cable strander |
||

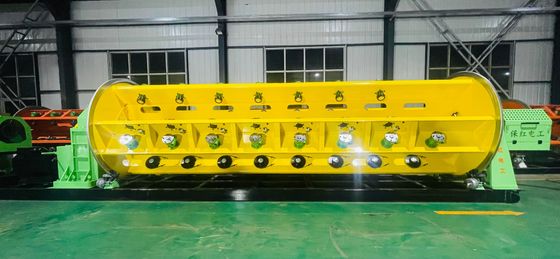

सर्वरो-संचालित रिजिड फ्रेम केबल स्ट्रैंडिंग मशीन कॉपर वायर के लिए
1. अनुप्रयोग
यह मुख्य रूप से तांबे और एल्यूमीनियम क्षेत्र के कंडक्टरों की स्ट्रैंडिंग और कॉम्पैक्शन, गोल और विशेष आकार के कंडक्टरों की स्ट्रैंडिंग, ड्राइंग और कॉम्पैक्शन, साथ ही स्टील-कोर्ड एल्यूमीनियम कंडक्टरों की स्ट्रैंडिंग के लिए उपयोग किया जाता है।
2. मुख्य घटक
2.1 Φ500 पे-ऑफ स्टैंड 1सेट
2.2 6B, 12B, 18B, 24B, 30B स्ट्रैंडर प्रत्येक 1सेट
2.3 वायर असेंबली डिवाइस 5सेट
2.4 मीटर काउंटर 1सेट
2.5 Ø2300 डबल इनिशिएटिव कैप्टन 1 सेट
2.6 Ø3150 टेक-अप स्टैंड विद ट्रैवर्स 1सेट
2.7 ट्रांसमिशन सिस्टम 1सेट
2.8 इलेक्ट्रिक कंट्रोल सिस्टम 1सेट
2.9 सुरक्षा सुरक्षा उपकरण (इलेक्ट्रिक सुरक्षा कवर) 1सेट
2.10 ग्राउंड शाफ्ट सुरक्षा कवर 1सेट
2.11 रील लोडिंग स्प्रेडर 1सेट
2.12 न्यूमेटिक रिंच 1सेट
3. विशेषताएं
3.1 यूनिट ह्यूमन-मशीन इंटरफ़ेस (HMI) से लैस है, जहां विभिन्न ऑपरेटिंग पैरामीटर वास्तविक समय में प्रदर्शित और सेट किए जा सकते हैं, जिससे सहजता और सुविधा सुनिश्चित होती है।
3.2 प्रत्येक ट्विस्टिंग केज की वास्तविक घूर्णी गति और ट्रैक्शन डिवाइस की रैखिक गति जैसे ऑपरेटिंग पैरामीटर सहज रूप से प्रदर्शित किए जा सकते हैं।
3.3 मीटर व्हील को रबर से लेपित किया गया है और न्यूमेटिक प्रेसिंग डिवाइस से पूरक किया गया है, जो मीटरिंग सटीकता को प्रभावी ढंग से सुधारता है। यह निश्चित-लंबाई रोकने का एहसास करने के लिए मुख्य नियंत्रण कैबिनेट के साथ नेटवर्क है।
3.4 वायर ब्रेक अलार्म सिग्नल वायरलेस तरीके से प्रसारित होता है, जिससे ट्रांसमिशन लाइनों की भ्रम या खराबी प्रभावी ढंग से टल जाती है।
3.5 कैबिनेट प्रकार टच स्क्रीन ऑपरेशन डेस्क को अपनाता है, जो संचालन के लिए सुविधाजनक और रूप में सुंदर है।
3.6 सिंगल बोर्ड के झटके से बचने के लिए मुख्य स्ट्रैंडर के सुदृढीकरण के लिए आयताकार वर्ग ट्यूब का उपयोग किया जाता है।
3.7 नया बेल्ट टेंशनर उच्च घिसाव-प्रतिरोधी घर्षण बेल्ट को अपनाता है, जिससे समायोजन अधिक सुविधाजनक और सेवा जीवन लंबा हो जाता है।
3.8 मशीन के अंदर केबल और एयर सर्किट को नुकसान और अव्यवस्था से बचाने के लिए बेस की वर्ग ट्यूब में छिपाया गया है।
3.9 स्थिरता बढ़ाने के लिए मुख्य मशीन के सामने के समर्थन में सुदृढीकरण जोड़ा गया है। वायर डाई बेस मुख्य मशीन के सामने के समर्थन से जुड़ा हुआ है, जिसमें मजबूत एकीकरण और बेहतर यांत्रिक कठोरता है।
3.10 मुख्य मशीन के सामने और पीछे शाफ्ट हेड को वेल्डिंग के कारण होने वाले क्रैकिंग से बचने के लिए एकीकृत स्टील कास्टिंग से बनाया गया है।
ब्रेकिंग प्रदर्शन को बेहतर बनाने के लिए मुख्य मशीन के ब्रेकिंग क्षेत्र को बढ़ाया गया है।
3.11 कैप्टन व्हील की सतह पॉलिशिंग।
4. तकनीकी पैरामीटर
| मॉडल (रिजिड स्ट्रैंडिंग मशीन) | JLK-630/6 | JLK-630/6＋12 | JLK-630/6＋12＋18＋24 | |
| एकल तार का व्यास | तांबा | φ1.5-5 मिमी | φ1.5-5 मिमी | φ1.5-5 मिमी |
| एल्यूमीनियम | φ1.8-5 मिमी | φ1.8-5 मिमी | φ1.8-5 मिमी | |
| अधिकतम स्ट्रैंडेड कंडक्टर ओडी | φ15 मिमी | φ25 मिमी | φ45 मिमी | |
| स्ट्रैंडिंग पिच | 6 बॉबिन स्ट्रैंडिंग केज | 60-500 मिमी | 60-500 मिमी | 60-500 मिमी |
| 12 बॉबिन स्ट्रैंडिंग केज | 75-560 मिमी | 75-560 मिमी | ||
| 18 बॉबिन स्ट्रैंडिंग केज | 92-680 मिमी | |||
| 24 बॉबिन स्ट्रैंडिंग केज | 108-790 मिमी | |||
| घूर्णी गति | 6 बॉबिन स्ट्रैंडिंग केज | 258 आर/मिनट | 258 आर/मिनट | 258 आर/मिनट |
| 12 बॉबिन स्ट्रैंडिंग केज | 236 आर/मिनट | 236 आर/मिनट | ||
| 18 बॉबिन स्ट्रैंडिंग केज | 202 आर/मिनट | |||
| 24 बॉबिन स्ट्रैंडिंग केज | 176 आर/मिनट | |||
| कैप्टन | कैप्टन व्हील व्यास | 1250 मिमी | 1600 मिमी | 2000 मिमी |
| अधिकतम हॉल-ऑफ बल | 8 टी | 10 टी | 15 टी | |
| बॉबिन | PND630 | PND630 | PND630 | |
| सेंटर पेऑफ बॉबिन | PND630 | PND630 | PND630 | |
| टेक-अप बॉबिन | 1800 मिमी | 2500 मिमी | 2500 मिमी | |
| अधिकतम हॉल-ऑफ रैखिक गति | 35 मीटर/मिनट | 40 मीटर/मिनट | 50 मीटर/मिनट | |
| केंद्रीय ऊंचाई | 1000 मिमी | 1000 मिमी | 1000 मिमी | |
5.तस्वीरें
6. पैकिंग तस्वीरें

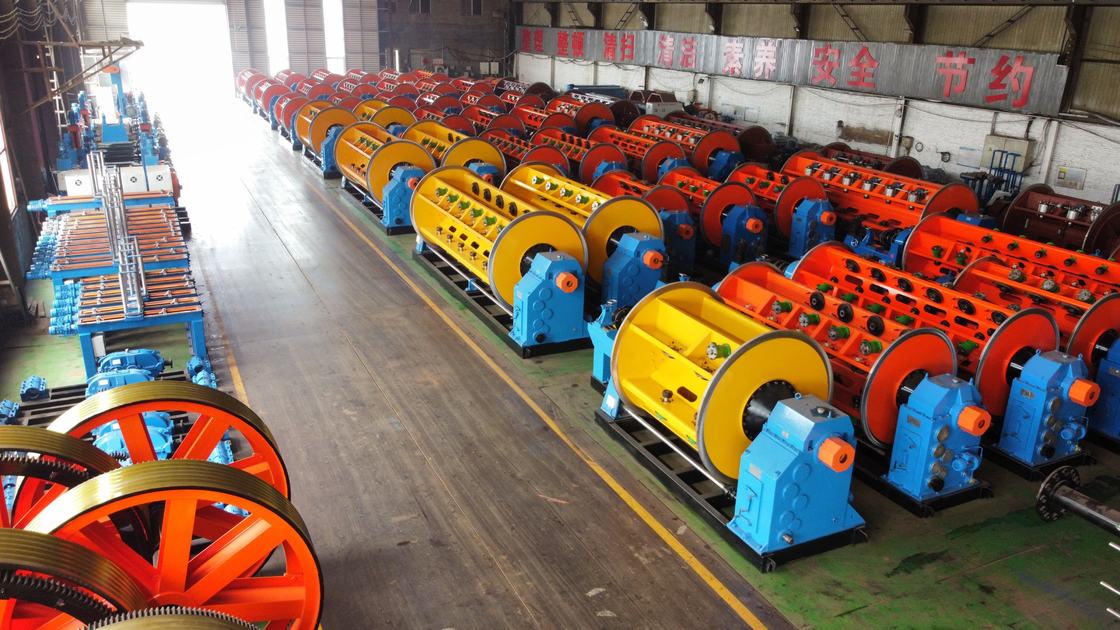

7. हमारा कारखाना और कंपनी परिचय
हेबेई बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड की स्थापना 1 अगस्त, 2006 को हुई थी। हेबेई शहर के शावा टाउनशिप के औद्योगिक क्षेत्र में स्थित, जो बीजिंग, तियानजिन और शिजाझुआंग के त्रिकोणीय केंद्र में स्थित है, कंपनी को सुविधाजनक परिवहन और प्रचुर मात्रा में लोहा और इस्पात का लाभ मिलता है। संसाधन। स्ट्रैंडिंग मशीन श्रृंखला उत्पादों के उत्पादन के साथ शुरुआत करते हुए, इसने 18 वर्षों का विकास किया है।
पूरी तरह से प्रतिभा लाभ और तकनीकी शक्ति पर निर्भर करते हुए, कंपनी लगातार नई तकनीकों और प्रक्रियाओं पर शोध और विकास करती है, जिससे स्थिर विकास प्राप्त होता है और धीरे-धीरे उन्नत विनिर्माण प्रौद्योगिकी, मजबूत उत्पादन क्षमता और बिक्री नेटवर्क के साथ एक व्यापक आर्थिक इकाई में विकसित हो रहा है जो पूरे देश और विदेशों में फैला हुआ है। कंपनी 30,000 वर्ग मीटर के कारखाने क्षेत्र को कवर करती है, जिसमें 100 से अधिक कर्मचारी हैं, जिनमें 12 मैकेनिकल और इलेक्ट्रिकल इंजीनियर शामिल हैं, और इसके प्रसंस्करण उपकरण कुल 60 मिलियन युआन से अधिक हैं। वर्तमान में, बड़े पैमाने पर प्रसंस्करण उपकरणों की शुरूआत और प्रक्रियाओं के
अनुसंधान, विकास और सुधार के माध्यम से, कंपनी चीन में एकमात्र निर्माता बन गई है जो JLK केज स्ट्रैंडिंग मशीन श्रृंखला इकाइयों का उत्पादन असेंबली लाइन पर करती है।
