उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उपकरण का नाम: | एल्यूमीनियम तार स्ट्रैंडिंग उपकरण - कठोर फ्रेम डिजाइन | सामग्री: | तांबा, एल्यूमीनियम, स्टील, आदि। |
|---|---|---|---|
| आवेदन: | स्थानीय अंतरपणन | रील आकार: | 500,630 आदि |
| उपकरण का रंग: | अनुकूलित | गारंटी अवधि: | 1 वर्ष |
| प्रमुखता देना: | aluminium wire stranding machine,rigid frame stranding equipment,rigid stranding machine with warranty |
||

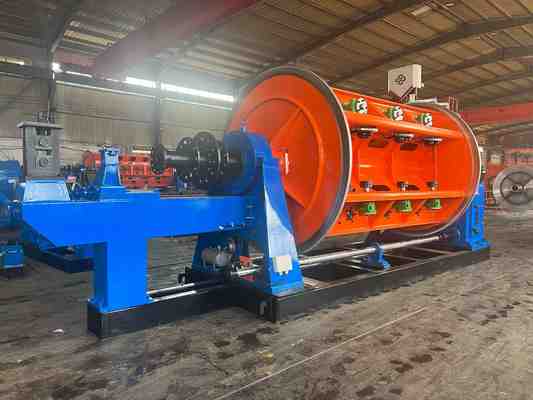

एल्यूमीनियम तार स्ट्रैंडिंग उपकरण - रिजिड फ्रेम डिज़ाइन
1. अनुप्रयोग
यह मशीन मुख्य रूप से बड़े-क्रॉस-सेक्शन और लंबी-लंबाई वाले स्टील-कोर्ड एल्यूमीनियम स्ट्रैंड्स (ACSR) और एल्यूमीनियम मिश्र धातु कंडक्टरों की नॉन-टॉर्सियन स्ट्रैंडिंग के लिए उपयोग की जाती है। इसे गोल, विशेष-आकार और सेक्टर-आकार के कोर वाले तांबे के कंडक्टरों की नॉन-टॉर्सियन स्ट्रैंडिंग और कॉम्पैक्टिंग पर भी लागू किया जा सकता है।
2. मुख्य घटक
2.1 Φ630 पे-ऑफ स्टैंड 1सेट
2.2 #टाइप वायर गाइडिंग स्टैंड 1सेट
2.3 6B, 12B स्ट्रैंडर 2सेट
2.4 वायर असेंबल डाई और कॉम्पैक्टिंग डिवाइस 2सेट
2.5 मीटर काउंटर (मैकेनिकल, इलेक्ट्रॉनिक) 1सेट
2.6 Φ1600 स्ट्रांग डबल कैप्टन 1सेट
2.7 Φ1800 कॉलम टाइप टेक-अप विद ट्रावर्सिंग 1सेट
2.8 इलेक्ट्रिक कंट्रोल सिस्टम 1सेट
2.9 मैनुअल स्लाइडिंग प्रोटेक्टिव कवर
3. विशेषताएं
3.1 पूरी मशीन स्वतंत्र मोटर द्वारा संचालित होती है, और केज और कैप्टन के प्रत्येक सेक्शन को एक अलग परमानेंट मैग्नेट सिंक्रोनस सर्वो मोटर द्वारा संचालित किया जाता है। केज को एक समर्पित गियरबॉक्स के माध्यम से घुमाने के लिए संचालित किया जाता है, जो पारंपरिक ग्राउंड शाफ्ट लिंकेज संचालित रिजिड टाइप स्ट्रैंडर की तुलना में संरचना को सरल बनाता है और उपकरण रखरखाव को अधिक सुविधाजनक बनाता है।
3.2 पूरी मशीन का नियंत्रण इनोवेंस सीरीज़ पीएलसी को अपनाता है, और विभिन्न उत्पादन प्रक्रिया पैरामीटर टच स्क्रीन के माध्यम से सेट किए जाते हैं। केज और कैप्टन के प्रत्येक सेक्शन को जियांग्सू झिमा सर्वो मोटर द्वारा संचालित किया जाता है, और मोटर ड्राइवर एक फ्रीक्वेंसी कन्वर्टर डिवाइस है। ट्रांसमिशन सटीकता सुनिश्चित करने के लिए, ट्रांसमिशन मोटर एक ग्रेटिंग एनकोडर फीडबैक को अपनाती है, और पूरी मशीन सिग्नल ट्रांसमिशन सटीकता सुनिश्चित करने के लिए बस संचार विधि को अपनाती है। वास्तविक उत्पादन में, उपयोगकर्ता आवश्यक केबल विनिर्देशों के अनुसार टच स्क्रीन पर प्रत्येक केज सेक्शन की पिच और उत्पादन लाइन की गति जैसे प्रक्रिया पैरामीटर सेट करते हैं। स्टार्टअप पर, पूरी मशीन के सिंक्रोनाइज़ेशन और ट्विस्टेड वायर पिच की सटीकता सुनिश्चित करने के लिए पीएलसी द्वारा प्रत्येक ट्रांसमिशन भाग की गति की स्वचालित रूप से गणना की जाती है, और पूरी मशीन की स्टेपलेस स्पीड रेगुलेशन प्राप्त की जाती है। इलेक्ट्रॉनिक नियंत्रण प्रणाली में उन्नत तकनीक, सुविधाजनक संचालन और विश्वसनीय संचालन है।
3.3 तार टूटने का पता लगाने के लिए पल्स सिद्धांत का उपयोग किया जाता है, जो केज के प्रत्येक सेक्शन में किसी भी बॉबिन के तार टूटने के सिग्नल को सटीक रूप से निर्धारित कर सकता है, जिससे पता लगाने की सटीकता सुनिश्चित होती है। टच स्क्रीन पर डिस्प्ले के माध्यम से, ऑपरेटर समस्या को जल्दी से हल कर सकता है और अगले स्टार्टअप को शुरू कर सकता है।
3.4 मशीन इनोवेंस प्रोग्रामेबल कंट्रोलर और फील्ड बस का उपयोग मशीन के सभी हिस्सों की कार्य स्थिति को एकीकृत कमांड और समन्वयित करने के लिए करती है, और एसी मोटर के स्टार्टअप और संचालन को नियंत्रित करने के लिए एक फ्रीक्वेंसी कन्वर्टर का उपयोग करती है। इनोवेंस टच स्क्रीन का उपयोग विभिन्न प्रक्रिया मापदंडों को सेट और प्रदर्शित करने के लिए किया जाता है। इलेक्ट्रॉनिक नियंत्रण प्रणाली तकनीकी रूप से उन्नत, संचालित करने में आसान और संचालन में विश्वसनीय है।
4.मुख्य तकनीकी पैरामीटर
| मॉडल (रिजिड स्ट्रैंडिंग मशीन) | जेएलके-630/6 | जेएलके-630/6+12 | जेएलके-630/6+12+18+24 | |
| एकल तार का व्यास | तांबा | φ1.5-5 मिमी | φ1.5-5 मिमी | φ1.5-5 मिमी |
| एल्यूमीनियम | φ1.8-5 मिमी | φ1.8-5 मिमी | φ1.8-5 मिमी | |
| अधिकतम स्ट्रैंडेड कंडक्टर ओडी | φ15 मिमी | φ25 मिमी | φ45 मिमी | |
| स्ट्रैंडिंग पिच | 6 बॉबिन स्ट्रैंडिंग केज | 60-500 मिमी | 60-500 मिमी | 60-500 मिमी |
| 12 बॉबिन स्ट्रैंडिंग केज | 75-560 मिमी | 75-560 मिमी | ||
| 18 बॉबिन स्ट्रैंडिंग केज | 92-680 मिमी | |||
| 24 बॉबिन स्ट्रैंडिंग केज | 108-790 मिमी | |||
| घूर्णन गति | 6 बॉबिन स्ट्रैंडिंग केज | 258 आर/मिनट | 258 आर/मिनट | 258 आर/मिनट |
| 12 बॉबिन स्ट्रैंडिंग केज | 236 आर/मिनट | 236 आर/मिनट | ||
| 18 बॉबिन स्ट्रैंडिंग केज | 202 आर/मिनट | |||
| 24 बॉबिन स्ट्रैंडिंग केज | 176 आर/मिनट | |||
| कैप्टन | कैप्टन व्हील व्यास | 1250 मिमी | 1600 मिमी | 2000 मिमी |
| अधिकतम हॉल-ऑफ बल | 8 टी | 10 टी | 15 टी | |
| बॉबिन | पीएनडी630 | पीएनडी630 | पीएनडी630 | |
| सेंटर पेऑफ बॉबिन | पीएनडी630 | पीएनडी630 | पीएनडी630 | |
| टेक-अप बॉबिन | 1800 मिमी | 2500 मिमी | 2500 मिमी | |
| अधिकतम हॉल-ऑफ रैखिक गति | 35 मीटर/मिनट | 40 मीटर/मिनट | 50 मीटर/मिनट | |
|
केंद्रीय ऊंचाई |
1000 मिमी | 1000 मिमी | 1000 मिमी |
|

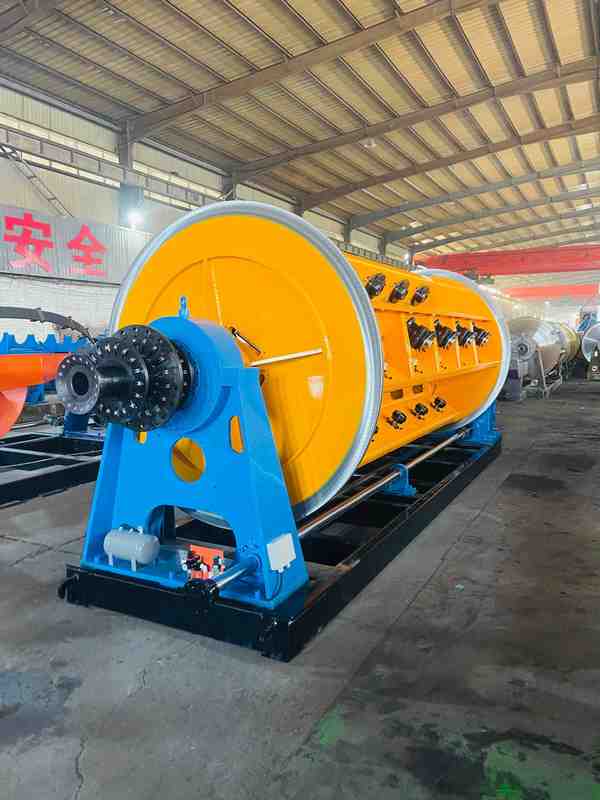

5.तस्वीरें
6.पैकिंग फोटो
7.हमारा कारखाना और परिचय
हेबेई बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड की स्थापना 1 अगस्त, 2006 को हुई थी। शावा टाउनशिप, हेबेई शहर के औद्योगिक क्षेत्र में स्थित, जो बीजिंग, तियानजिन और शीज़ीयाज़ूआंग के त्रिकोणीय केंद्र में स्थित है, कंपनी को सुविधाजनक परिवहन और प्रचुर मात्रा में लोहा और इस्पात का लाभ मिलता है। संसाधन। स्ट्रैंडिंग मशीन श्रृंखला उत्पादों के उत्पादन के साथ शुरुआत करते हुए, इसने 18 वर्षों का विकास किया है।
पूरी तरह से प्रतिभा लाभ और तकनीकी शक्ति पर निर्भर करते हुए, कंपनी लगातार नई तकनीकों और प्रक्रियाओं पर शोध और विकास करती है, जिससे स्थिर विकास प्राप्त होता है और धीरे-धीरे यह उन्नत विनिर्माण तकनीक, मजबूत उत्पादन क्षमता और देश भर में और विदेशों में बिक्री नेटवर्क वाले एक व्यापक आर्थिक इकाई में विकसित होता है। कंपनी 30,000 वर्ग मीटर के कारखाने क्षेत्र को कवर करती है, जिसमें 100 से अधिक कर्मचारी हैं, जिनमें 12 मैकेनिकल और इलेक्ट्रिकल इंजीनियर शामिल हैं, और इसके प्रसंस्करण उपकरण कुल 60 मिलियन युआन से अधिक हैं। वर्तमान में, बड़े पैमाने पर प्रसंस्करण उपकरणों की शुरूआत और प्रक्रियाओं के अनुसंधान, विकास और सुधार के माध्यम से, कंपनी चीन में एकमात्र निर्माता बन गई है जो जेएलके केज स्ट्रैंडिंग मशीन श्रृंखला इकाइयों का उत्पादन असेंबली लाइन पर करती है।
