एल्यूमिनियम कॉपर केबल स्ट्रैंडिंग को आसान बनाया गया: पेशेवर कठोर मशीन समाधान

एल्यूमीनियम कॉपर केबल स्ट्रैंडिंग आसान बना दियाः पेशेवर कठोर मशीन समाधान

1.आवेदन

यह  मशीन है मुख्यतः के लिए प्रयोग किया जाता है द उत्पादन बहुतई-सेक्शन और बड़े लंबाई वाले स्टील-कोर एल्यूमीनियम फंसे हुए तार और तांबा, अलमइनामी और एल्यूमीनियम मिश्र धातु कंडक्टर बिना पीछे की ओर मुड़ना लंगर लगाना; यह कर सकते हैं भी होना प्रयुक्त के लिए द गैर-बैक-ट्रिस्ट घुमावदार और संपीड़ित करना गोल, विशेष-शापेड और क्षेत्र के आकार में कंडक्टर कोर

2.मुख्य घटक

2.1. Φ630भुगतान करना-बंद करना खड़े होना

2.2.#प्रकार तार मार्गदर्शन स्टैंड

2.3.6बी, 12बी, 18बी स्ट्रैंडर

2.4.तारों को इकट्ठा करने के लिए मरने और संपीड़न उपकरण

2.5.मीटर काउंटर ((मैकेनिकल, इलेक्ट्रॉनिक)

2.6.Φ 2000 मजबूत डबल कैपस्टन

2.7.Φ 2500 स्तंभ प्रकार का भुगतान स्टैंड

2.8.विद्युत नियंत्रण प्रणाली

2.9.सुरक्षा सुरक्षा प्रणाली

2.10.साइड डाउन रील लोडिंग डिवाइस

3.मुख्य विशेषताएं

3.1.पूरी मशीन अलग ग्राउंड शाफ्ट ट्रांसमिशन को अपनाती है, और स्ट्रैंडिंग बॉडी को एक समर्पित गियरबॉक्स द्वारा घूमने के लिए चलाया जाता है। पारंपरिक ग्राउंड शाफ्ट ट्रांसमिशन केज स्ट्रेंडर की तुलना में,इसकी संरचना सरल है।उपकरण के रखरखाव को अधिक सुविधाजनक बनाना

3.2.पूरी मशीन का नियंत्रण Siemens S7-Smart200 श्रृंखला पीएलसी को अपनाता है, और विभिन्न उत्पादन प्रक्रिया मापदंडों को टच स्क्रीन के माध्यम से सेट किया जाता है।पिंजरे के प्रत्येक खंड और capstan एक Jiangsu Zhima सर्वो मोटर द्वारा संचालित कर रहे हैं, और मोटर ड्राइवर एक आवृत्ति कनवर्टर डिवाइस है। ट्रांसमिशन सटीकता सुनिश्चित करने के लिए, ट्रांसमिशन मोटर एक ग्रिड एन्कोडर प्रतिक्रिया को अपनाता है,और पूरी मशीन संकेत संचरण सटीकता सुनिश्चित करने के लिए एक बस संचार विधि को अपनाता हैवास्तविक उत्पादन में,उपयोगकर्ताओं को आवश्यक केबल विनिर्देशों के अनुसार टच स्क्रीन पर पिच के प्रत्येक खंड के पिच और उत्पादन लाइन की गति जैसे प्रक्रिया मापदंडों सेट. शुरू करते समय,प्रत्येक ट्रांसमिशन भाग की गति स्वचालित रूप से पीएलसी द्वारा गणना की जाती है ताकि पूरी मशीन का सिंक्रनाइज़ेशन और घुमावदार तार पिच की सटीकता सुनिश्चित हो सकेइलेक्ट्रॉनिक नियंत्रण प्रणाली में उन्नत प्रौद्योगिकी, सुविधाजनक संचालन और विश्वसनीय संचालन है।

3.3.तार टूटने का पता लगाने के लिए पल्स सिद्धांत का उपयोग किया जाता है, जो पिंजरे के प्रत्येक खंड में किसी भी स्लिबिन के तार टूटने के संकेत को सटीक रूप से निर्धारित कर सकता है, जिससे पता लगाने की सटीकता सुनिश्चित होती है।टच स्क्रीन पर प्रदर्शन के माध्यम से, ऑपरेटर जल्दी से समस्या को हल कर सकते हैं और अगले स्टार्टअप शुरू कर सकते हैं।

3.4.इस मशीन में सीमेंस S7-200 प्रोग्राम करने योग्य नियंत्रक और फील्ड बस का उपयोग मशीन के सभी भागों की कार्य स्थिति को एकीकृत करने और समन्वयित करने के लिए किया जाता है।और एक आवृत्ति कनवर्टर का उपयोग करता है एसी मोटर के प्रारंभ और संचालन को नियंत्रित करने के लिएसीमेंस टच स्क्रीन का उपयोग विभिन्न प्रक्रियाओं को सेट करने और प्रदर्शित करने के लिए किया जाता है। इलेक्ट्रॉनिक नियंत्रण प्रणाली तकनीकी रूप से उन्नत, संचालित करने में आसान और विश्वसनीय है।

4मुख्य तकनीकी मापदंड

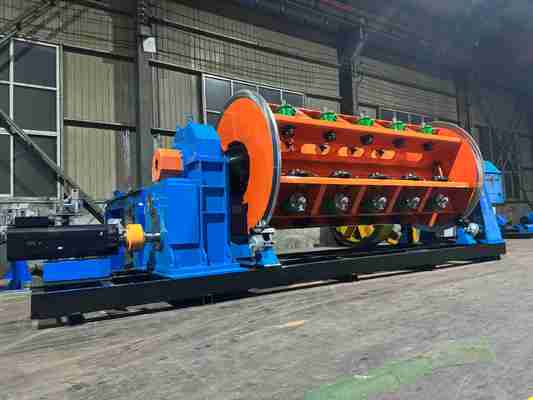

5.तस्वीरें

6.पैकिंग फोटो

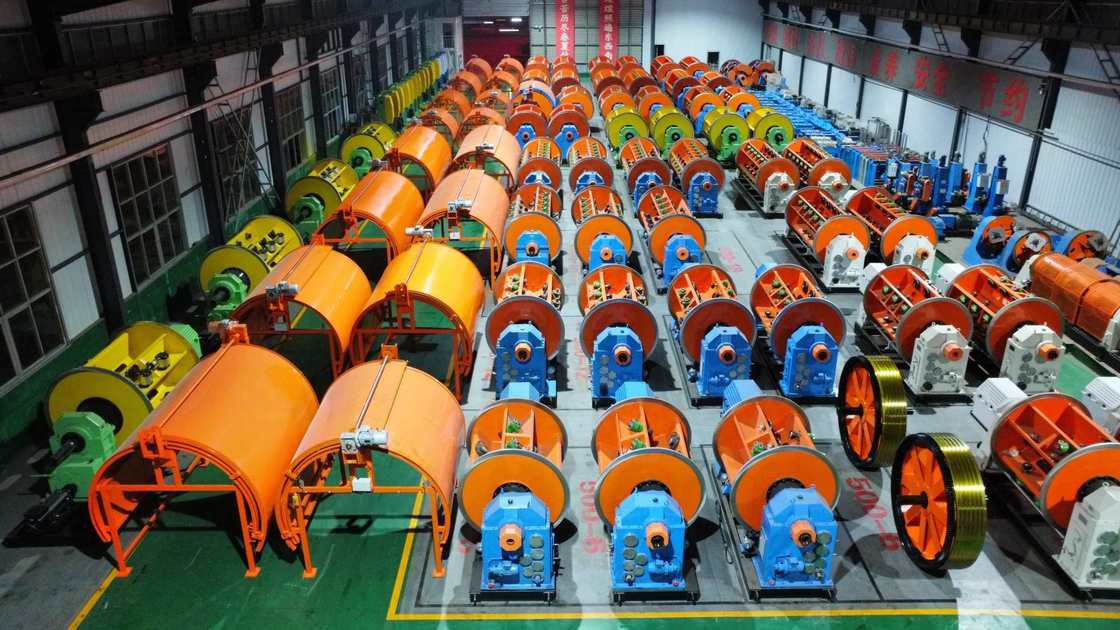

7.हमारा कारखाना और परिचय

हेबेई बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड की स्थापना 1 अगस्त 2006 को हुई थी। यह हेबेई शहर के शावा टाउनशिप के औद्योगिक क्षेत्र में स्थित है, जो बीजिंग के त्रिकोणीय केंद्र में स्थित है,तियानजिन और शिजियाज़ुआंग, कंपनी सुविधाजनक परिवहन और प्रचुर मात्रा में लोहे और इस्पात का आनंद लेता है स्ट्रेन्डिंग मशीन श्रृंखला उत्पादों के उत्पादन से शुरू होकर, इसने 18 वर्षों के विकास का अनुभव किया है।

प्रतिभाओं और तकनीकी शक्ति पर पूरी तरह से भरोसा करते हुए, कंपनी लगातार नई प्रौद्योगिकियों और प्रक्रियाओं का शोध और विकास करती है। विकास और उन्नत विनिर्माण प्रौद्योगिकी, मजबूत उत्पादन क्षमता के साथ एक व्यापक आर्थिक इकाई में धीरे-धीरे विकसित होना और पूरे देश और विदेशों को कवर करने वाले बिक्री नेटवर्क।

कंपनी 30,000 वर्ग मीटर के कारखाने के क्षेत्र को कवर करती है, जिसमें 12 मैकेनिकल और इलेक्ट्रिकल इंजीनियरों सहित 100 से अधिक कर्मचारी हैं, और इसके प्रसंस्करण उपकरण 60 मिलियन युआन से अधिक हैं.वर्तमान में, बड़े पैमाने पर प्रसंस्करण उपकरण की शुरूआत और अनुसंधान, विकास और प्रक्रियाओं में सुधार, कंपनी चीन में एकमात्र निर्माता है कि JLK पिंजरे का उत्पादन बन गया है एक असेंबली लाइन पर स्ट्रैंडिंग मशीन श्रृंखला इकाइयों.
