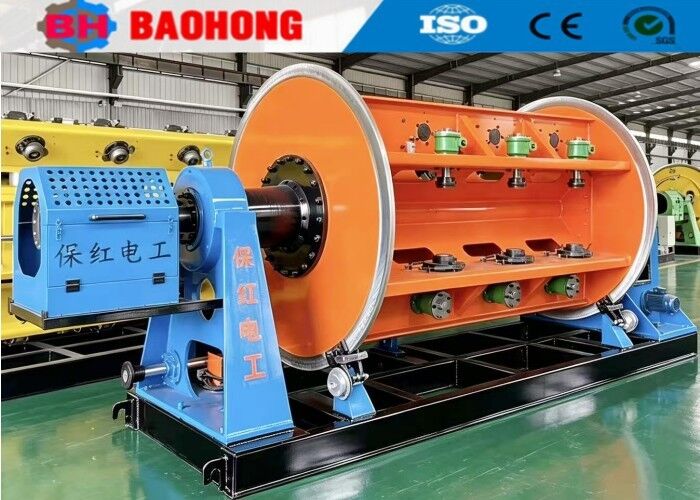

ओवरहेड ट्रांसमिशन लाइन्स और एसीएसआर के लिए जेएलके हाई-स्पीड रिजिड फ्रेम स्ट्रैंडिंग मशीन

1. रिजिड स्ट्रैंडिंग मशीन की विशेषताएं

1.1 नॉन-बैक-ट्विस्ट डिज़ाइन: कॉपर वायर, राउंड एल्यूमीनियम वायर, प्री-ट्विस्टेड सेक्टर कंडक्टर और स्टील वायर की आर्मरिंग के लिए इंजीनियर किया गया।

1.2 लचीले लोडिंग विकल्प: क्लाइंट साइट लेआउट और विशिष्ट आवश्यकताओं के आधार पर साइड-लोडिंग और फ्रंट-ऑटोमैटिक लोडिंग मैकेनिज्म को अनुकूलित किया जा सकता है।

1.3 सटीक टेंशन कंट्रोल: उत्पादन के दौरान लगातार, विश्वसनीय टेंशन बनाए रखने के लिए एयरोडायनामिक प्रतिरोध और इलेक्ट्रोमैग्नेटिक ब्रेक से लैस।

1.4 इंडिपेंडेंट मोटर ड्राइव: एक ग्राउंड-शाफ्ट ट्रांसमिशन स्ट्रक्चर की विशेषता है जहां प्रत्येक केज को इलेक्ट्रिकल सिंक्रोनाइज़ेशन के साथ एक इंडिपेंडेंट मोटर द्वारा संचालित किया जाता है।

1.5 एडवांस्ड एचएमआई + पीएलसी कंट्रोल: स्ट्रैंडिंग पिच और दिशा की आसान प्री-सेटिंग, ऑटोमैटिक टेंशन कंपनसेशन, और पुलिंग कैपस्टन और टेक-अप यूनिट के साथ निर्बाध स्पीड सिंक्रोनाइज़ेशन को सक्षम बनाता है।

1.6 व्यापक सुरक्षा सुरक्षा: निर्मित सुरक्षा सुविधाओं में वायर-ब्रेक (ओवरलाइन) सुरक्षा और ओवरवोल्टेज सुरक्षा शामिल हैं।

2.1Ø 500-630 सेंट्रल पे ऑफ स्टैंड                            1 सेट

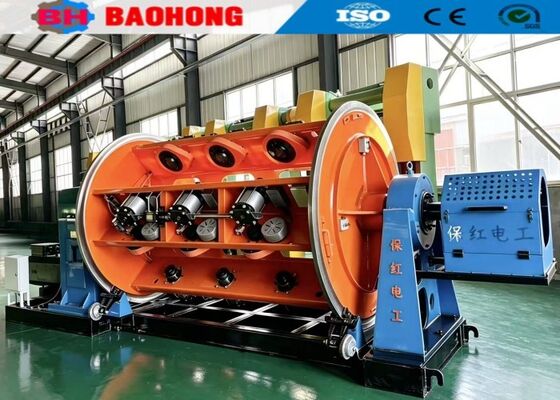

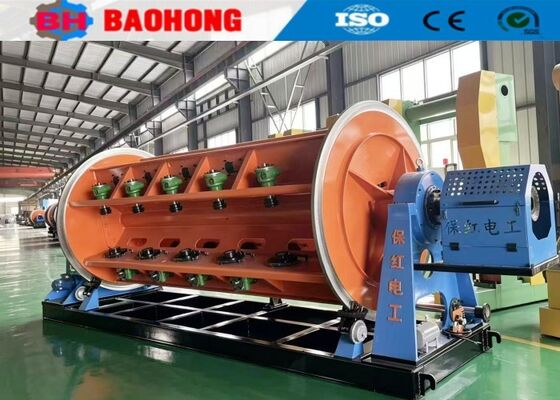

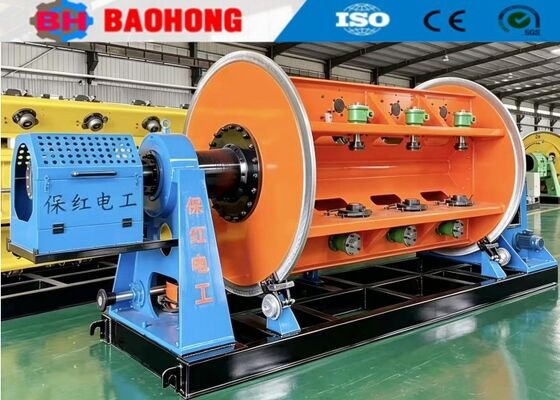

2.26B,12B ,18B,24B रिजिड स्ट्रैंडर                    1 सेट प्रत्येक

2.3 वायर असेंबली कंप्रेसिंग                                  4 सेट

2.4 मीटर काउंटर                                                         1 सेट

2.5Ø2000 डबल इनिशिएटिव कैपस्टन                             1 सेट

2.6Ø2500 टेक-अप स्टैंड विद ट्रैवर्स                        1 सेट

2.7 ट्रांसमिशन सिस्टम                                              1 सेट

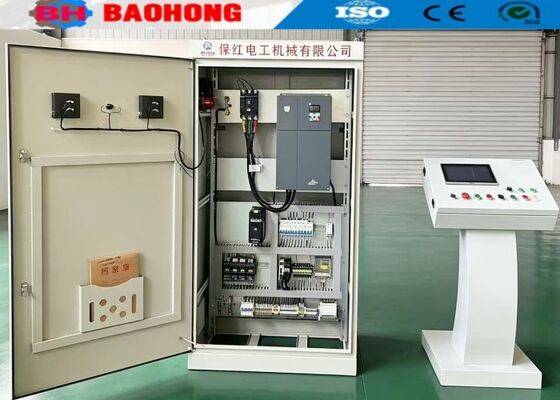

2.8 इलेक्ट्रिक कंट्रोल सिस्टम                                            1 सेट

2.9 सुरक्षा सुरक्षा उपकरण (पुश-पुल सेफ्टी कवर)   1 सेट

2.10 ग्राउंड शाफ्ट सेफ्टी कवर                                     1 सेट

2.11 रील लोडिंग स्प्रेडर                                           1 सेट

2.12 न्यूमेटिक रिंच                                                 1 सेट

3. विशेषताएं
3.1 मशीन मैन-मशीन इंटरफ़ेस से लैस है, और सभी ऑपरेटिंग पैरामीटर वास्तविक समय में प्रदर्शित और सेट किए जा सकते हैं, जो सहज और सुविधाजनक है।

3.2 प्रत्येक स्ट्रैंडर की वास्तविक रोटेटिंग स्पीड, कैपस्टन लीनियर स्पीड और अन्य ऑपरेटिंग पैरामीटर को विज़ुअली प्रदर्शित किया जा सकता है।

3.3 मीटर व्हील को मुख्य कंट्रोल कैबिनेट से जोड़ा गया है ताकि रुकने के लिए मीटर सेट किया जा सके।

3.4 डिस्कनेक्शन अलार्म सिग्नल वायरलेस तरीके से प्रसारित किया जाता है ताकि ट्रांसमिशन वायर की भ्रम या विफलता से प्रभावी ढंग से बचा जा सके।

3.5 कैबिनेट टाइप टच स्क्रीन ऑपरेशन डेस्क को अपनाता है, जो ऑपरेशन के लिए सुविधाजनक और रूप में सुंदर है।

4. तकनीकी पैरामीटर

4.1 स्ट्रैंडेड सिंगल वायर डायमीटर

कॉपर वायर                      Φ1.5～Φ5.0mm

एल्यूमीनियम वायर                  Φ1.8～Φ5.0mm

4.2 मैक्स. स्ट्रैंडिंग ओडी      Φ45mm
4.3 स्ट्रैंडिंग पिच

6B                                     50-720mm

12B                                   77-866mm

18B                                   99-998mm

24B                                  110-1118mm

4.4 रोटेटिंग स्पीड

6B                                    330r/min

12B                                  308r/min

18B                                  275 r/min

24B                                  252r/min

4.5 मैक्स. कैपस्टन लीनियर स्पीड        85.45m/min
4.6 कैपस्टन व्हील डायमीटर           Ø2000mm
4.7 केज में रील                              PND500
4.8 सेंट्रल पे ऑफ रील साइज            PN100～PN1600
4.9 टेक अप रील                              PN1600～PN2500
4.10 मेन मोटर पावर                   75kW(इन्वर्टर के साथ एसी मोटर)

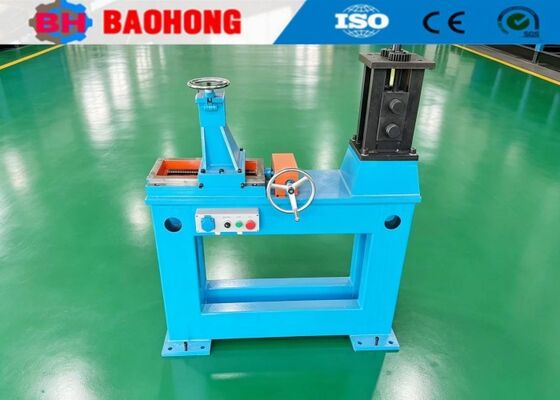

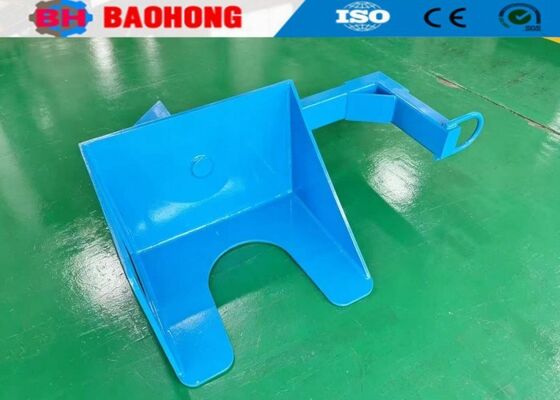

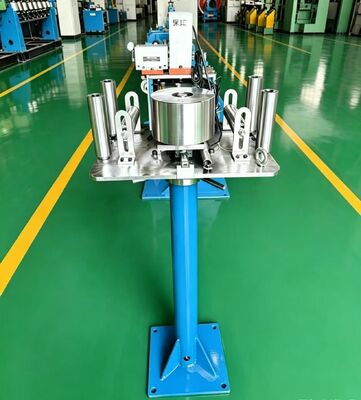

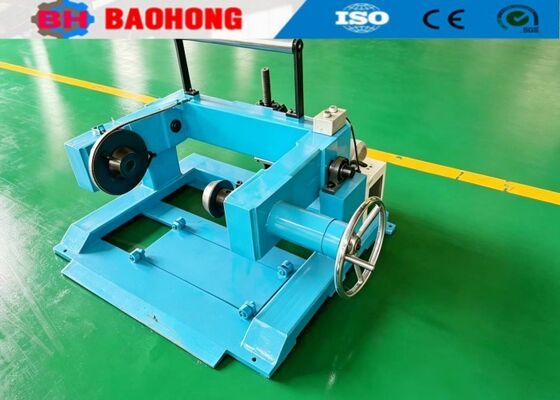

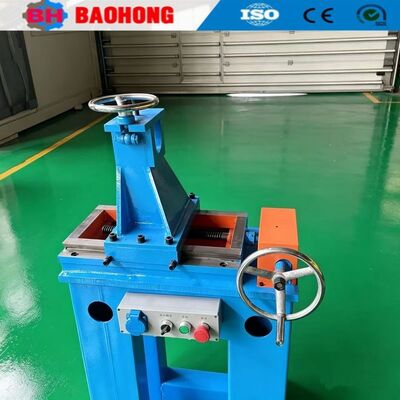

5. तस्वीरें

6. पैकिंग फोटो

7. हमारे कारखाने और कंपनी का परिचय

हेजियान बाओहोंग इलेक्ट्रिकल मशीनरी कंपनी लिमिटेड की स्थापना 2006 में हुई थी। हमारी कंपनी हेजियान शहर, हेबेई प्रांत के आर्थिक विकास क्षेत्र में स्थित है, जो उत्तरी चीन में वायर स्ट्रैंडिंग मशीन और लेइंग-अप मशीन के लिए सबसे बड़ा पेशेवर निर्माता रहा है।

2006 से, हमारे ग्राहकों की देखभाल और समर्थन पर निर्भर करते हुए, बाओहोंग मशीनरी वायर स्ट्रैंडिंग मशीन और लेइंग-अप मशीन के अनुसंधान और विकास के लिए समर्पित रही है और इसने महान सुधार किया है। अब हम चीन में जेएलके रिजिड स्ट्रैंडिंग मशीन श्रृंखला के उत्पादन को असेंबली लाइन प्रोसेसिंग में विकसित करने में सक्षम एकमात्र कारखाने बन गए हैं, और हमने स्वतंत्र रूप से जेजीबी बो स्किप स्ट्रैंडिंग लाइन्स, सीजीबी बो स्किप टाइप केबलिंग लाइन्स और सीएलवाई हाई स्पीड क्रेडल टाइप लेइंग-अप लाइन्स विकसित की हैं।

अब, हेजियान बाओहोंग इलेक्ट्रिकल मशीनरी कंपनी लिमिटेड, 10000 वर्ग मीटर के क्षेत्र को कवर करती है, उत्पादन कार्यशाला 8000 वर्ग मीटर है। हमारी कंपनी में 60 कर्मचारी हैं, जिनमें 10 आर एंड डी स्टाफ शामिल हैं। वर्तमान में वार्षिक उत्पादन मूल्य 10 मिलियन डॉलर से अधिक है, और चीन में सबसे महत्वपूर्ण स्ट्रैंडिंग मशीन निर्माताओं में से एक के रूप में विकसित हुआ है।
