उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | स्टील वायर केबल Armouring मशीन | आकार: | ग्रह और सूर्य |
|---|---|---|---|
| ड्रम: | 400 मिमी, 500 मिमी, 630 मिमी, आदि | सामग्री: | स्टील / घन / अल |
| वायर दीया।: | 1.5-2.5 मिमी | ट्रैक्शन व्हील व्यास (500/400): | 2000 मिमी |
| असर पड़ना: | एन एस | Machine color: | Optional |
| प्रमुखता देना: | स्टील वायर armouring मशीन,स्टील टेप armouring मशीन |
||

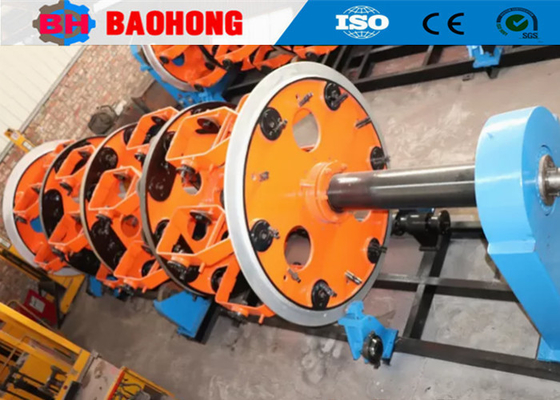

42+42/500 स्टील वायर केबल बख्तरबंद मशीन ग्रह गियर प्रकार
1आवेदन
इस मशीन का उपयोग मुख्यतः केबल के चारों ओर एकल या दोहरी इस्पात तारों को बख्तरबंद करने या इस्पात तार रस्सियों के बड़े खंडों का निर्माण करने के लिए किया जाता है।
2मुख्य घटक
केंद्रीय पे-ऑफ स्ट्रैंड, बख्तरबंद नली, डाई धारक, टेपिंग डिवाइस, ट्रैक्शन डिवाइस, मीटर काउंटर, टेकअप ट्रैवर्स डिवाइस, ट्रांसमिशन सिस्टम और इलेक्ट्रिक कंट्रोल सिस्टम।
3मुख्य विशेषताएं
3.1 यह मशीन निम्न विद्युत केबलों के उत्पादन के लिए लम्बी लंबाई और अनुभाग के नग्न एल्यूमीनियम तांबे, एल्यूमीनियम मिश्र धातु, एल्यूमीनियम केबल स्टील प्रबलित तारों के लिए उपयुक्त है।सेक्टर के आकार के कंडक्टर, गोल compacted, एकल कोर prespiralled.
3.2पिंजरे के चारों ओर का एक चौथाई हिस्सा रीलों से सजी है।केंद्रीकृत साइड लोडिंग सिस्टम दक्षता में काफी सुधार कर सकता है, उच्च शक्ति, उच्च गति के साथ उपकरण।
3.3 यह 36-चरण गियरबॉक्स द्वारा संचालित होता है, डबल व्हील कैपस्टान के टो व्हील्स शाफ्ट पर समर्थित ओवरहंग स्थिति में होते हैं।एक पहिया सीधी है और अन्य सामग्री बाहर खींचा जा रहा है की अच्छी देखभाल सुनिश्चित करने के लिए व्यवस्थित झुकाव स्थिति हैअधिकतम खींचने का बल 15T तक पहुँचता है. प्रत्येक रील एक उन्नत टूटी तार डिटेक्टर से लैस है, जो टूटी तार की स्थिति में मशीन को स्वचालित रूप से रोकने की अनुमति देता है.
4. तकनीकी मापदंड
मॉडल (स्टील वायर बख्तरबंद मशीन) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| इस्पात तार का व्यास | 1-2.5 मिमी | 1-2.5 मिमी | 1-2.5 मिमी | 1-2.5 मिमी | |
| अधिकतम फंसे हुए ओडी | 40 मिमी | 55 मिमी | 60 मिमी | 70 मिमी | |
| स्ट्रैंडिंग पिच | 24 बब्बिन स्ट्रांगिंग केज |
38-752 | 51-942 | 63- 1144 | 500-4120 |
36 बबिन स्ट्रैडिंग केज |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
42 बॉबिन स्ट्रांगिंग केज |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
| 48 बॉबिन स्ट्रांगिंग केज | 38-752 | 51-942 | 63- 1144 | 500-4120 | |
| घूर्णन गति | 24 बब्बिन स्ट्रांगिंग केज | 98 र/मिनट | 90 आर/मिनट | 68.3 आर/मिनट | 55 आर/मिनट |
| 36 बबिन स्ट्रैडिंग केज | 88 रु/मिनट | 80 आर/मिनट | 58।3 आर/मिनट | 45 रु/मिनट | |
| 42 बॉबिन स्ट्रांगिंग केज | 78 आर/मिनट | 70 आर/मिनट | 48.3 आर/मिनट | 35 आर/मिनट | |
| 48 बॉबिन स्ट्रांगिंग केज | 68 r/min | 60 आर/मिनट | 38.3 आर/मिनट | 28 r/min | |
कैपस्टान |
कैपस्टन व्हील व्यास | 1600 मिमी | 2000 मिमी | 2000 मिमी | 2500 मिमी |
| अधिकतम खींचने का बल | 10T | 15T | 15T | 20T | |
मोटर शक्ति |
45 किलोवाट | 55 किलोवाट | 55 किलोवाट | 75 किलोवाट | |
बब्बिन |
315 मिमी | 400 मिमी | 500 मिमी | 630 मिमी | |
केंद्र पे-ऑफ बॉबिन |
1250 मिमी | 2000 मिमी | 2000 मिमी | 3150 मिमी | |
बोबिन उठाओ |
1250 मिमी | 2000 मिमी | 2000 मिमी | 3150 मिमी | |
अधिकतम रिहॉल-ऑफ रैखिक गति |
25 मी/मिनट | 30 मी/मिनट | 34.7 मी/मिनट | 45 मी/मिनट | |
मध्य ऊंचाई |
1000 मिमी | 1000 मिमी | 1000 मिमी | 1100 मिमी | |
5. तस्वीरें
6पैकिंग फोटो
7.हमारा कारखाना और परिचय
हेजियान बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड 2006 में स्थापित किया गया था। हमारी कंपनी हेबै प्रांत के हेजियान शहर के आर्थिक विकास क्षेत्र में स्थित है,उत्तरी चीन में तार स्ट्रैंडिंग मशीन और बिछाने की मशीन के लिए सबसे बड़ा पेशेवर निर्माता रहा है.
2006 से, हमारे ग्राहकों की देखभाल और समर्थन पर भरोसा करते हुए,Baohong मशीनरी के अनुसंधान और तार stranding मशीन और बिछाने मशीन के विकास के लिए समर्पित किया गया है और बहुत सुधार किया हैअब हम एकमात्र कारखाना बन गए हैं जो चीन में एक असेंबली लाइन प्रसंस्करण के लिए जेएलके कठोर स्ट्रैंडिंग मशीन श्रृंखला के उत्पादन को विकसित कर सकते हैं,और हम भी स्वतंत्र रूप से JGB धनुष छोड़ stranding लाइनों विकसित किया है, सीजीबी बो स्किप प्रकार के केबलिंग लाइनें और सीएलवाई हाई स्पीड क्रेड प्रकार के बिछाने की लाइनें।
अब, हेजियान बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड, 10000 वर्ग मीटर के क्षेत्र को कवर करता है, 8000 वर्ग मीटर की उत्पादन कार्यशाला। हमारी कंपनी में 10 आर एंड डी कर्मचारियों सहित 60 कर्मचारी हैं।वर्तमान में वार्षिक उत्पादन मूल्य 10 मिलियन डॉलर से अधिक है।,और चीन में सबसे महत्वपूर्ण Stranding मशीन निर्माता में से एक में विकसित किया है।
