उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उपकरण का नाम: | रिवाइंडिंग के लिए भुगतान करें और टेक अप स्टैंड लें | प्रकार: | वर्टिकल कॉलम शाफ़्टलेस |
|---|---|---|---|
| रील विशिष्टताएँ: | 1600 | सामग्री: | स्टील/अल |
| उपकरण का रंग: | स्वनिर्धारित | गारंटी अवधि: | 12 महीने की वारंटी |
| आवेदन: | पेशेवर केबल मशीन सहायक उपकरण | ||
| प्रमुखता देना: | केबल मशीन पे ऑफ स्टैंड,एक्सट्रूडिंग मशीन टेक अप स्टैंड,पेशेवर केबल रिवाइंडिंग एक्सेसरीज |
||
पेशेवर केबल मशीन सहायक उपकरण रिवाइंडिंग / एक्सट्रूडिंग मशीन के लिए खड़े हो जाओ
1आवेदन
यह मशीन गेंट्री क्रॉसिंग प्रकार की है जिसमें ऊपरी भाग में गुच्छा-पाइप लगाया गया है। गेंट्री फ्रेम झुकने और वेल्डिंग द्वारा बनाया जाता है।तार रील के दो पूंछ-केंद्र दो मोटर्स cycloid गति reducer के माध्यम से संचालित द्वारा खिला पेंच अखरोट द्वारा ऊपर/नीचे ले जाया जाता है. प्रत्येक पूंछ-ब्लॉक अपने आप से आगे बढ़ सकता है, या केंद्र-ब्लॉक एक साथ आगे बढ़ सकते हैं. डबल सुरक्षा उपकरण भी सुसज्जित है. यदि आवश्यक हो, तो, यह एक विशेष उपकरण है.यह भी विभिन्न विनिर्देशों के साथ तार रीलों के लिए पूंछ धुरी से लैस किया जा सकता हैतार रील के क्लैंपिंग मोटर ओवरलोड सुरक्षा के साथ reducer ड्राइव द्वारा महसूस किया जाता है।जो रील के मुख्य शाफ्ट को गियरबॉक्स के माध्यम से घूमने के लिए चलाता है. ले-अप मोटर G120 श्रृंखला नियंत्रक द्वारा नियंत्रित किया जाता है, और ट्रैवर्स 0.75KW मित्सुबिशी सर्वो मोटर और मित्सुबिशी सर्वो नियंत्रक द्वारा संचालित है;केबल पिच टच स्क्रीन के माध्यम से सेट है, और केबल पिच का आकार और तनाव किसी भी समय सेट किया जा सकता है; पूरी मशीन गति, तनाव और पिच समायोजन से लैस है; आगे और पीछे ले लो इंचिंग बटन सेट कर रहे हैं,और तनाव डिस्प्ले और पिच डिस्प्ले सेट हैं. टेन्शन नियंत्रण को टॉर्क या स्पीड द्वारा महसूस किया जाता है। पीएलसी एस 7-200 का उपयोग पूरी मशीन को प्रबंधित करने के लिए किया जाता है, जो मुख्य नियंत्रण प्रणाली के साथ कनेक्शन चैनल और प्रासंगिक संकेत प्रदान करता है।
2. तकनीकी पैरामीटर
|
पिनबिन उठाओ
|
कुंडली की चौड़ाई
|
केबल का अधिकतम व्यास
|
गति बढ़ाएँ
|
लोड भार
|
| PN630-1250 | 400 ̊950 मिमी | Φ20 मिमी | 120 मीटर/मिनट | 2T (अधिकतम) |
| PN800-1600 | 600-1180 मिमी | Φ40 मिमी | 100 मीटर/मिनट | 4T ((अधिकतम) |
| PN1000-PN2000 | 750 ̊1500 मिमी | Φ60 मिमी | 80 मीटर/मिनट | 8T (अधिकतम) |
| PN1250-PN2500 | 950 ∼ 1900 मिमी | Φ80 | 80 मीटर/मिनट | 12T (अधिकतम) |
| PN1600-PN3150 | 1180 ∼ 2300 मिमी | Φ120 मिमी | 50 मीटर/मिनट | 18T (अधिकतम) |

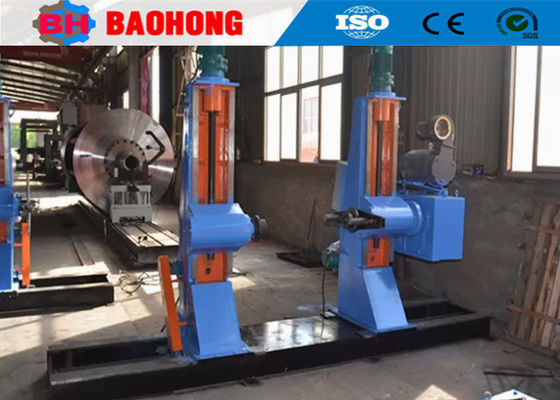

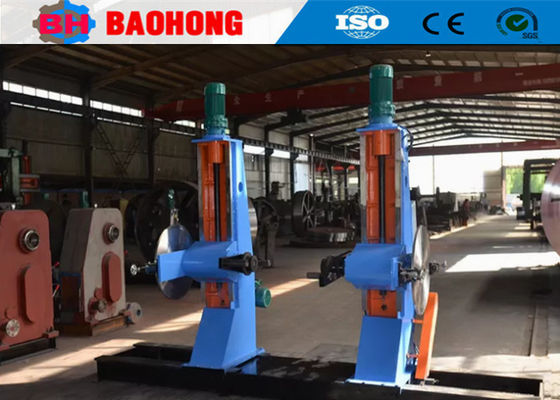

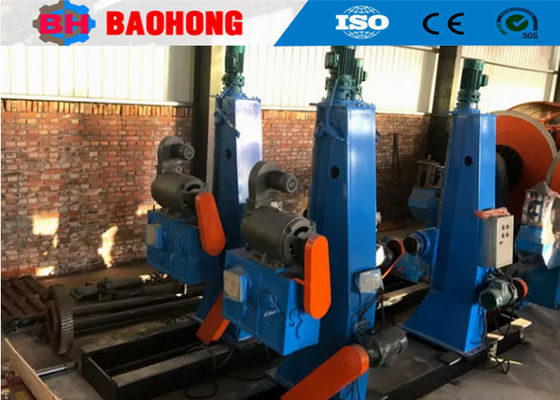

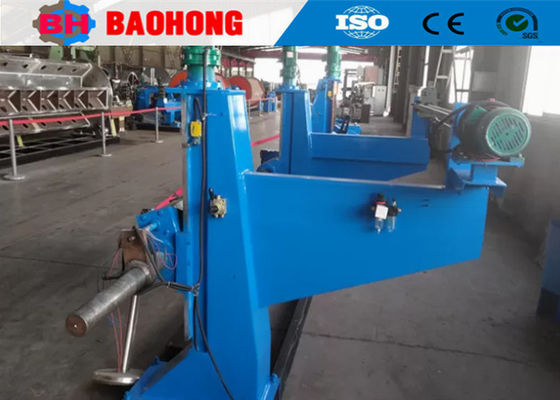

3. तस्वीरें
