1000 आरपीएम कार्बन बो स्किप वायर स्ट्रैंडिंग मशीन के साथ वायर टूटी का पता लगाने
यह उच्च प्रदर्शन वाली स्ट्रैंडिंग मशीन चार गोल अछूता कोरों को घुमाने के लिए डिज़ाइन की गई है, जिसमें एकीकृत भरने और गैर-धातु टेपिंग क्षमताओं के साथ बैक-ट्रिविंग स्ट्रैंडिंग फॉर्म का उपयोग किया गया है।
आवेदन
मुख्य रूप से चार गोल अछूता कोरों को घुमाने के लिए उपयोग किया जाता है, जिसमें एकीकृत भरने और गैर-धातु टेपिंग कार्य होते हैं।
तकनीकी विनिर्देश
| मॉडल (स्किप स्ट्रैंडिंग मशीन) |
JGB-630 ((500) |
जेजीबी-700 |
JGB-800 |
| एकल तार का व्यास - तांबा |
φ1.8-5 मिमी |
φ2-5 मिमी |
φ2.5-5 मिमी |
| एकल तार का व्यास - एल्यूमीनियम |
φ2.0-5 मिमी |
φ2.5-5 मिमी |
φ3.0-5 मिमी |
| एकल तार का व्यास - जस्ती इस्पात तार |
φ1.0-4.0 मिमी |
φ1.2-4.0 मिमी |
φ1.5-4.0 मिमी |
| अधिकतम फंसे हुए कंडक्टर ओडी |
φ35-55 मिमी |
φ35-55 मिमी |
φ35-55 मिमी |
| स्ट्रांगिंग पिच - 6 बॉबिन स्ट्रांगिंग केज |
31.1-235.0 मिमी |
31.1-235.0 मिमी |
31.1-235.0 मिमी |
| अधिकतम घूर्णन गति - 6 बॉबिन स्ट्रैंडिंग केज |
1000 r/min |
800 आर/मिनट |
700 आर/मिनट |
| कैपस्टन व्हील व्यास |
1200 मिमी |
1400 मिमी |
1400 मिमी |
| अधिकतम खींचने का बल |
10 टी |
10 टी |
12 टी |
| मोटर शक्ति |
37 किलोवाट |
45 किलोवाट |
55 किलोवाट |
| बोबिन का आकार |
630*475*127 |
710*530*127 |
800*600*127 |
| केंद्र भुगतान बॉबिन |
630*475*127 |
710*530*127 |
800*600*127 |
| बोबिन |
1250*950*80 |
1600*1180*80 |
1600*1180*80 |
| अधिकतम रिहॉल-ऑफ रैखिक गति |
235 मी/मिनट |
200 मी/मिनट |
170 मी/मिनट |
| मध्य ऊंचाई |
1000 मिमी |
1000 मिमी |
1000 मिमी |
मुख्य घटक
- केंद्रीय भुगतान स्टैंड
- फंसने वाला पिंजरा
- मिरर धारक
- गैर धातु टेपिंग सिर
- यांत्रिक मीटर काउंटर
- स्तंभ का प्रकार पार के साथ लेना
- मैकेनिकल ट्रांसमिशन सिस्टम
- विद्युत नियंत्रण प्रणाली

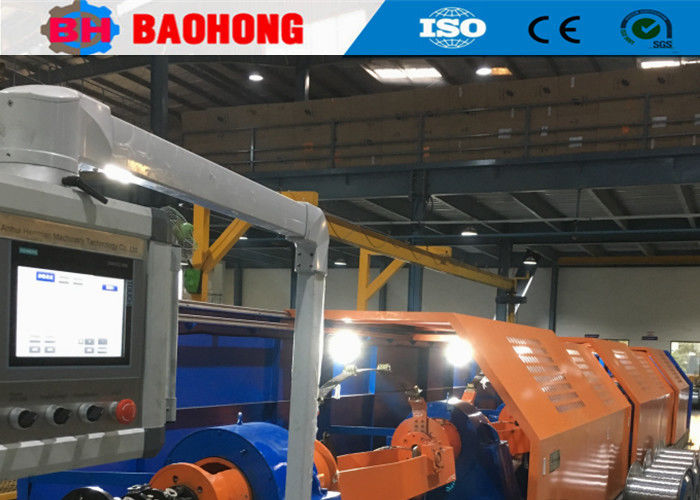

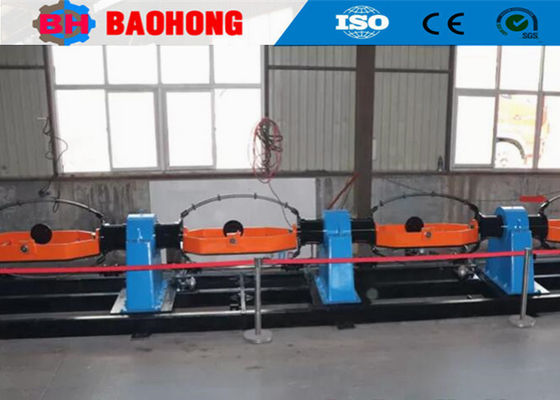

उत्पाद चित्र
पैकेजिंग
निर्माता की जानकारी
हेजियान बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड 2006 में स्थापित किया गया था। हमारी कंपनी हेबेई प्रांत के हेजियान शहर के आर्थिक विकास क्षेत्र में स्थित है,और उत्तरी चीन में तार स्ट्रैंडिंग मशीन और बिछाने की मशीन के लिए सबसे बड़ा पेशेवर निर्माता बन गया है.
2006 के बाद से, बाओहोंग मशीनरी महत्वपूर्ण तकनीकी प्रगति प्राप्त करते हुए तार स्ट्रैंडिंग और बिछाने वाली मशीनों के अनुसंधान और विकास के लिए समर्पित है।हम विधानसभा लाइन प्रसंस्करण में जेएलके कठोर स्ट्रैंडिंग मशीन श्रृंखला विकसित करने में सक्षम चीन में एकमात्र कारखाने हैंहमने स्वतंत्र रूप से जेजीबी बो स्किप स्ट्रैंडिंग लाइनें, सीजीबी बो स्किप टाइप केबलिंग लाइनें और सीएलवाई हाई स्पीड क्रेडल टाइप लेडिंग-अप लाइनें विकसित की हैं।
हेजियान बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड 10,000 वर्ग मीटर के उत्पादन कार्यशाला के साथ 8,000 वर्ग मीटर के एक क्षेत्र को कवर करता है। हमारी कंपनी 60 कर्मचारियों को रोजगार देती है,जिसमें 10 अनुसंधान एवं विकास पेशेवर शामिल हैं10 मिलियन डॉलर से अधिक के वार्षिक उत्पादन मूल्य के साथ, हम चीन के सबसे महत्वपूर्ण स्ट्रैंडिंग मशीन निर्माताओं में से एक में विकसित हुए हैं।
