उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Name: | 69m/Min Rigid Stranding Machine | Usage: | Wire stranding |
|---|---|---|---|
| Wire materials: | Copper, aluminum, steel, etc | Max. Haul-off Linear Speed: | 69m/min |
| PLC brand: | SIEMENS | Inverter brand: | DANFOSS |
| Bearing brand: | NSK | Machine color: | Optional |
| प्रमुखता देना: | 69 मीटर / मिन कठोर स्ट्रैंडिंग मशीन,घुमावदार कठोर स्ट्रैंडिंग मशीन,कॉम्पैक्टिंग कठोर स्ट्रैंडिंग मशीन |
||
69 मीटर/मिनट कठोर स्ट्रैंडिंग मशीन घुमावदार तार केबल बनाने की मशीन
कठोर स्ट्रैंडिंग मशीन का उपयोग गोल या सेक्टर कंडक्टरों को मोड़ने और कॉम्पैक्ट करने के साथ-साथ स्प्लिट कंडक्टरों को प्री-स्पाइरल करने के लिए किया जाता है। उदाहरण के लिए, एएसी, एएएसी, एसीएसआर,तांबा कंडक्टर 15 वर्ग मिमी से 1500 वर्ग मिमी एल्यूमीनियम और तांबा कंडक्टरइसका उपयोग इस्पात तार कवच परतों के उत्पादन के लिए भी किया जाता था।
2.1 भुगतान
2.2 12B.18B.24B कठोर स्ट्रैंडर
2.3 संपीड़न और असेंबली डाई धारक
2.4 एकाग्र टेपिंग मशीन
2.5 मीटर काउंटर
2.6 कैपस्टान (36-चरण गियरबॉक्स के साथ)
2.7 क्रॉसिंग स्टैंड
2.8 स्तंभ प्रकार का ग्रहण
2.9 ट्रांसमिशन शाफ्ट
2.10 इलेक्ट्रिक कंट्रोल कैबिनेट (मुख्य कैबिनेट और ऑपरेशन कैबिनेट)
3विशेषताएं
3.1 कठोर फ्रेम स्ट्रैंडिंग को 1+6+12+18+24+30+36 बॉबिन केज के साथ डिज़ाइन किया गया है।
3.2 बॉबिन: 500 मिमी, 630 मिमी, 710 मिमी डीआईएन 46397 मानक / संशोधित।
3.3 भारी शुल्क फ्रेम प्रकार कठोर पिंजरे स्ट्रांगिंग मशीन, पिंजरे दोनों छोरों पर स्व-संरेखण रोलर असर पर समर्थित हैं. पूरी तरह से संलग्न गियर, असर के लिए केंद्रीकृत स्नेहन प्रणाली, पिंजरे के लिए ड्राइव।
3.4 उच्च दक्षता और गति. पिंजरे अधिकतम गति 253 आरपीएम. अधिकतम लाइन गति 62.3 मीटर / मिनट.
4. तकनीकी मापदंड
| मॉडल (कठोर स्ट्रैंडिंग मशीन) | जेएलके-500 | JLK-630 | JLK-710/720 | |
| एकल तार का व्यास | तांबा | φ1.5-5 मिमी | φ1.5-5 मिमी | φ1.5-5 मिमी |
| एल्यूमीनियम | φ1.5-5 मिमी | φ1.5-5 मिमी | φ1.5-5 मिमी | |
| अधिकतम फंसे हुए कंडक्टर ओडी | φ35-55 मिमी | φ35-55 मिमी | φ35-55 मिमी | |
| स्ट्रैंडिंग पिच | 6 बब्बिन स्ट्रांगिंग केज | 40-719 मिमी | 51-896 मिमी | 54-963 मिमी |
| 12 बबिन स्ट्रैंडिंग केज | 40-719 मिमी | 51-896 मिमी | 54-963 मिमी | |
| 18 बब्बिन स्ट्रांगिंग केज | 44-793 मिमी | 63-1056 मिमी | 57-1012 मिमी | |
| 24 बब्बिन स्ट्रांगिंग केज | 51-924 मिमी | 71-1246 मिमी | 66-1190 मिमी | |
| 30 बब्बिन स्ट्रांगिंग केज | 57-1028 मिमी | 87-1553 मिमी | 79-1403 मिमी | |
| घूर्णन गति | 6 बब्बिन स्ट्रांगिंग केज | 230.6 आर/मिनट | 180.1 आर/मिनट | 150.6 आर/मिनट |
| 12 बबिन स्ट्रैंडिंग केज | 230.6 आर/मिनट | 180.1 आर/मिनट | 150.6 आर/मिनट | |
| 18 बब्बिन स्ट्रांगिंग केज | 208.5 आर/मिनट | 155 रिन/मिनट | 142.6 आर/मिनट | |
| 24 बब्बिन स्ट्रांगिंग केज | 179 आर/मिनट | 130.1 आर/मिनट | 122.3 आर/मिनट | |
| 30 बब्बिन स्ट्रांगिंग केज | 161.8 आर/मिनट | 115.9 आर/मिनट | 102.7 आर/मिनट | |
| कैपस्टान | कैपस्टन व्हील व्यास | 2000 मिमी | 2000 मिमी | 2000 मिमी |
| अधिकतम खींचने का बल | 30 टी | 30 टी | 40 टी | |
| प्री-स्पाइरल डिवाइस | पिच | 500-2500 मिमी | 500-2500 मिमी | 500-2500 मिमी |
| मोटर शक्ति | 90-180 किलोवाट | 110-180 किलोवाट | 130-180 किलोवाट | |
| बोबिन का आकार | 500*375*127 | 630*475*127 | 710*530*127 | |
| केंद्र भुगतान बॉबिन | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| बोबिन | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| अधिकतम रिहॉल-ऑफ रैखिक गति | 69 मी/मिनट | 69 मी/मिनट | 62 मी/मिनट | |

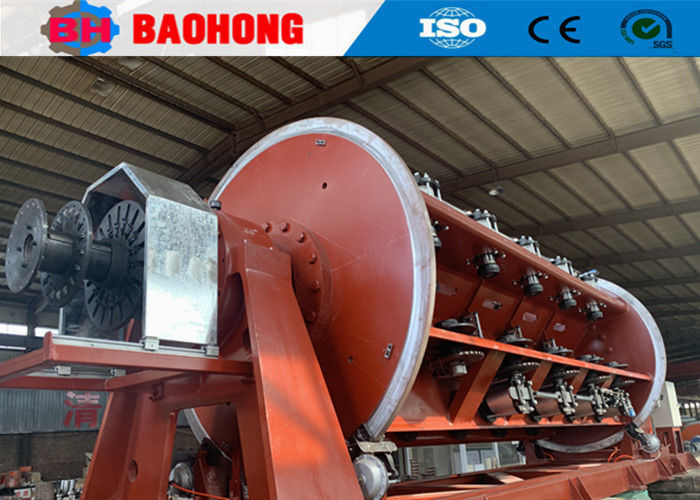

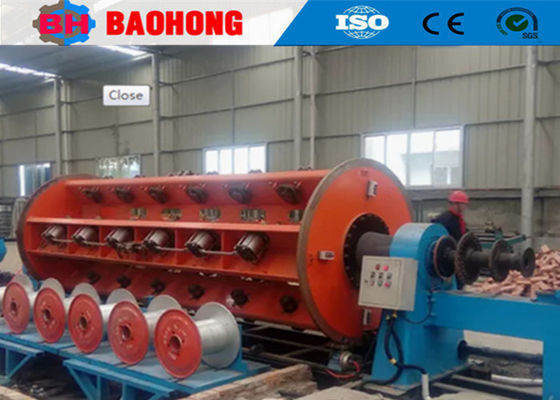

5. तस्वीरें
6पैकिंग तस्वीरें
7हमारे कारखाने और कंपनी का परिचय
हेजियान बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड 2006 में स्थापित किया गया था। हमारी कंपनी हेबेई प्रांत के हेजियान शहर के आर्थिक विकास क्षेत्र में स्थित है,उत्तरी चीन में तार स्ट्रैंडिंग मशीन और बिछाने की मशीन के लिए सबसे बड़ा पेशेवर निर्माता रहा है.
2006 से, हमारे ग्राहकों की देखभाल और समर्थन पर भरोसा करते हुए,Baohong मशीनरी के अनुसंधान और तार stranding मशीन और बिछाने मशीन के विकास के लिए समर्पित किया गया है और बहुत सुधार किया हैअब हम एकमात्र कारखाना बन गए हैं जो चीन में एक असेंबली लाइन प्रसंस्करण के लिए जेएलके कठोर स्ट्रैंडिंग मशीन श्रृंखला के उत्पादन को विकसित कर सकते हैं,और हम भी स्वतंत्र रूप से JGB धनुष छोड़ stranding लाइनों विकसित किया है, सीजीबी बो स्किप प्रकार के केबलिंग लाइनें और सीएलवाई हाई स्पीड क्रेड प्रकार के बिछाने की लाइनें।
अब, हेजियान बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड, 10000 वर्ग मीटर के क्षेत्र को कवर करता है, 8000 वर्ग मीटर की उत्पादन कार्यशाला। हमारी कंपनी में 10 आर एंड डी कर्मचारियों सहित 60 कर्मचारी हैं।वर्तमान में वार्षिक उत्पादन मूल्य 10 मिलियन डॉलर से अधिक है।औरचीन में सबसे महत्वपूर्ण स्ट्रैंडिंग मशीन निर्माता में से एक बन गया है।
