उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नाम: | कॉपर वायर कठोर फ्रेम स्ट्रैंडर | अटेरन आकार: | 500/630/710/720 |
|---|---|---|---|
| सामग्री: | कॉपर, एल्यूमीनियम तार और स्टील के तार | उपयोग के लिए: | कठोर किनारा |
| वोल्टेज: | 380 वी / 415 वी 50/60 हर्ट्ज | मशीन का रंग: | वैकल्पिक |
| केंद्र की ऊंचाई: | 1100 मिमी | वारंटी अवधि: | एक वर्ष |
| प्रमुखता देना: | हाई स्पीड कठोर स्ट्रैंडिंग मशीन,कॉपर वायर कठोर फ्रेम स्ट्रैंडर,500 मिमी बॉबिन कठोर फ्रेम स्ट्रैंडर |
||
उच्च गति कठोर stranding मशीन मुख्य रूप से गैर-बैक-ट्रिस्ट stranding और गोल तांबे कंडक्टर और खंड एल्यूमीनियम कंडक्टर के compacting के लिए प्रयोग किया जाता है;और यह भी बड़े अनुभाग के गैर वापस मोड़ स्ट्रैंडिंग के लिए इस्तेमाल किया जा सकता है, लंबी लंबाई के तांबे के कोर वाले एल्यूमीनियम तार और एल्यूमीनियम मिश्र धातु के कंडक्टर।
2विशेषताएं
2.1 कठोर फ्रेम प्रकार के स्ट्रैंडिंग को 1+6+12+18+24+30+36 बॉबिन केज के साथ डिज़ाइन किया गया है।
2.2 बॉबिन: 500 मिमी, 630 मिमी, 710 मिमी डीआईएन 46397 मानक / संशोधित।
2.3 यह डिजिटल मात्रा स्कैनिंग का उपयोग करके प्रत्येक स्ट्रैन्डिंग पिंजरे में किसी भी स्लिबिन के टूटने के संकेत का सटीक अनुमान लगा सकता है और टच स्क्रीन पर टूटने की स्थिति दिखाई जा सकती है।
2.4 बिजली की विफलता की स्थिति में, आपातकालीन ब्रेक प्रणाली द्वारा मशीन को नियंत्रित रोक दिया जाता है, जिससे स्प्रिंग दबाव द्वारा एक द्वितीयक सकारात्मक लॉक के साथ स्पिंडल को रखा जा सकता है।कोलिबिन की रिहाई बाहरी रूप से प्लग वायवीय संपीड़ित हवा द्वारा है.
2.5 Constant Bobbin back tension achieved by Electronic pneumatic valve & Single bobbin rotation is electronically sensed for maintaining consistent tension by positive motor control system or passive mechanical equipment.
3. मशीन पैरामीटर
| मॉडल (कठोर स्ट्रैंडिंग मशीन) | जेएलके-500 | JLK-630 | JLK-710/720 | |
| एकल तार का व्यास | तांबा | φ1.5-5 मिमी | φ1.5-5 मिमी | φ1.5-5 मिमी |
| एल्यूमीनियम | φ1.5-5 मिमी | φ1.5-5 मिमी | φ1.5-5 मिमी | |
| अधिकतम फंसे हुए कंडक्टर ओडी | φ35-55 मिमी | φ35-55 मिमी | φ35-55 मिमी | |
| स्ट्रैंडिंग पिच | 6 बब्बिन स्ट्रांगिंग केज | 40-719 मिमी | 51-896 मिमी | 54-963 मिमी |
| 12 बबिन स्ट्रैंडिंग केज | 40-719 मिमी | 51-896 मिमी | 54-963 मिमी | |
| 18 बब्बिन स्ट्रांगिंग केज | 44-793 मिमी | 63-1056 मिमी | 57-1012 मिमी | |
| 24 बब्बिन स्ट्रांगिंग केज | 51-924 मिमी | 71-1246 मिमी | 66-1190 मिमी | |
| 30 बब्बिन स्ट्रांगिंग केज | 57-1028 मिमी | 87-1553 मिमी | 79-1403 मिमी | |
| घूर्णन गति | 6 बब्बिन स्ट्रांगिंग केज | 230.6 आर/मिनट | 180.1 आर/मिनट | 150.6 आर/मिनट |
| 12 बबिन स्ट्रैंडिंग केज | 230.6 आर/मिनट | 180.1 आर/मिनट | 150.6 आर/मिनट | |
| 18 बब्बिन स्ट्रांगिंग केज | 208.5 आर/मिनट | 155 रिन/मिनट | 142.6 आर/मिनट | |
| 24 बब्बिन स्ट्रांगिंग केज | 179 आर/मिनट | 130.1 आर/मिनट | 122.3 आर/मिनट | |
| 30 बब्बिन स्ट्रांगिंग केज | 161.8 आर/मिनट | 115.9 आर/मिनट | 102.7 आर/मिनट | |
| कैपस्टान | कैपस्टन व्हील व्यास | 2000 मिमी | 2000 मिमी | 2000 मिमी |
| अधिकतम खींचने का बल | 30 टी | 30 टी | 40 टी | |
| प्री-स्पाइरल डिवाइस | पिच | 500-2500 मिमी | 500-2500 मिमी | 500-2500 मिमी |
| मोटर शक्ति | 90-180 किलोवाट | 110-180 किलोवाट | 130-180 किलोवाट | |
| बोबिन का आकार | 500*375*127 | 630*475*127 | 710*530*127 | |
| केंद्र भुगतान बॉबिन | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| बोबिन | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| अधिकतम रिहॉल-ऑफ रैखिक गति | 69 मी/मिनट | 69 मी/मिनट | 62 मी/मिनट | |

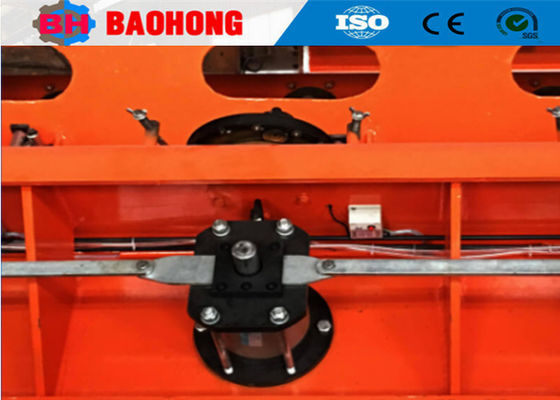

4. तस्वीरें

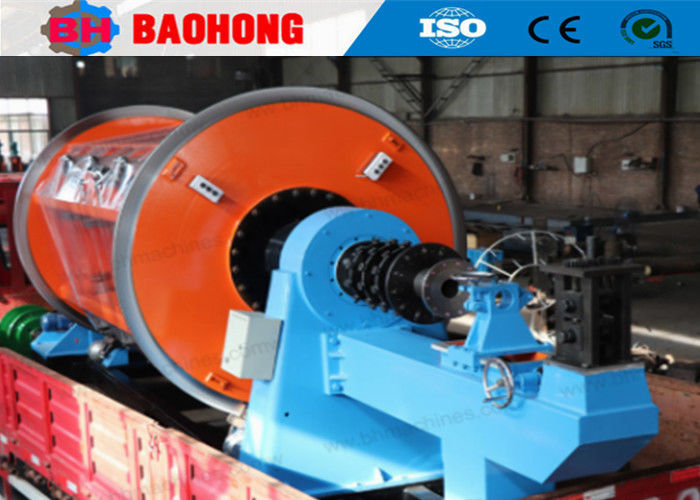

5पैकिंग तस्वीरें
6.हमारा कारखाना और परिचय
हेजियान बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड 2006 में स्थापित किया गया था। हमारी कंपनी हेबेई प्रांत के हेजियान शहर के आर्थिक विकास क्षेत्र में स्थित है,उत्तरी चीन में तार स्ट्रैंडिंग मशीन और बिछाने की मशीन के लिए सबसे बड़ा पेशेवर निर्माता रहा है.
2006 से, हमारे ग्राहकों की देखभाल और समर्थन पर भरोसा करते हुए,Baohong मशीनरी के अनुसंधान और तार stranding मशीन और बिछाने मशीन के विकास के लिए समर्पित किया गया है और बहुत सुधार किया हैअब हम एकमात्र कारखाना बन गए हैं जो चीन में एक असेंबली लाइन प्रसंस्करण के लिए जेएलके कठोर स्ट्रैंडिंग मशीन श्रृंखला के उत्पादन को विकसित कर सकते हैं,और हम भी स्वतंत्र रूप से JGB धनुष छोड़ stranding लाइनों विकसित किया है, सीजीबी बो स्किप प्रकार के केबलिंग लाइनें और सीएलवाई हाई स्पीड क्रेड प्रकार के बिछाने की लाइनें।
अब, हेजियान बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड, 10000 वर्ग मीटर के क्षेत्र को कवर करता है, 8000 वर्ग मीटर की उत्पादन कार्यशाला। हमारी कंपनी में 10 आर एंड डी कर्मचारियों सहित 60 कर्मचारी हैं।वर्तमान में वार्षिक उत्पादन मूल्य 10 मिलियन डॉलर से अधिक है।,और चीन में सबसे महत्वपूर्ण Stranding मशीन निर्माता में से एक में विकसित किया है।
