पालना प्रकार विद्युत केबल बिछाने की मशीन 800mm Stranding
1आवेदन
इस मशीन का उपयोग विभिन्न प्रकार के क्रॉस-सेक्शन कोर रबर केबल, पावर केबल, कंट्रोल केबल और चार्जिंग पाइल केबल उत्पादन प्रक्रिया के लिए किया जाता है।
2. घटक
केंद्रीय भुगतान, फ्रेम होस्ट, इकट्ठा धारक, टेपिंग डिवाइस, बख्तरबंद डिवाइस, मीटर काउंटर, कर्षण डिवाइस, लेने और ट्रैवर्स डिवाइस, ट्रांसमिशन और विद्युत नियंत्रण प्रणाली।
3मुख्य पात्र
3.1 अधिक प्रकार और विनिर्देश, इस श्रृंखला की मशीन का व्यापक रूप से उपयोग किया जा सकता है, ताकि ग्राहक बिछाने के उपकरण का चयन कर सकें।
3.2 रिट्रीट-स्पाइरल और नॉन-रिट्रीट-स्पाइरल फ़ंक्शन से लैस। रिट्रीट-स्पाइरल के तरीके रिट्रीट-स्पाइरल सर्कल, प्लैनेट रिट्रीट-स्पाइरल और रैक रिट्रीट-स्पाइरल हैं।
3.3 प्री-स्पाइरलिंग का तरीका मैन्युअल और ऑटोमैटिक है, वही थ्रेड रील क्लैंप के लिए है.और टेकअप एक्सल या नॉन-एक्सल है.
4.तकनीकी मापदंड
| मॉडल (लेआउट मशीन) | CLY-630/3+3 | CLY-800/3+3 | CLY -1000/3+1+1 | CLY -1250/3+1+1 | CLY -1600/3+1+1 |
| एकल तार का व्यास | φ5-10 मिमी | φ5-12 मिमी | φ8-20 मिमी | φ8-25 मिमी | φ10-35 मिमी |
| अधिकतम फंसे हुए कंडक्टर ओडी | φ30 मिमी | φ40 मिमी | φ63 मिमी | φ70 मिमी | φ80 मिमी |
| स्ट्रैंडिंग पिच | 50-800 मिमी | 95 से 1500 मिमी | 200-2000 मिमी | 420-3500 मिमी | 550-5176 मिमी |
| कैपस्टान | कैपस्टन व्हील व्यास | 1000 मिमी | 1200 मिमी | 1800 मिमी | 2000 मिमी | 2500 मिमी |
| अधिकतम खींचने का बल | 10 टी | 12 टी | 15 टी | 20 टी | 25 टी |
| मोटर शक्ति | 18.5 किलोवाट | 22 किलोवाट | 30 किलोवाट | 37 किलोवाट | 55 किलोवाट |
| बोबिन का आकार | 630 मिमी | 800 मिमी | 1000 मिमी | 1250 मिमी | 1600 मिमी |
| बोबिन | 1600 मिमी | 1800 मिमी | 2000 मिमी | 2500 मिमी | 3150 मिमी |
| अधिकतम रिहॉल-ऑफ रैखिक गति | 60 मी/मिनट | 60 मी/मिनट | 34 मी/मिनट | 28 मी/मिनट | 21 मी/मिनट |
| मध्य ऊंचाई | 1000 मिमी | 1000 मिमी | 1000 मिमी | 1000 मिमी | 1000 मिमी |

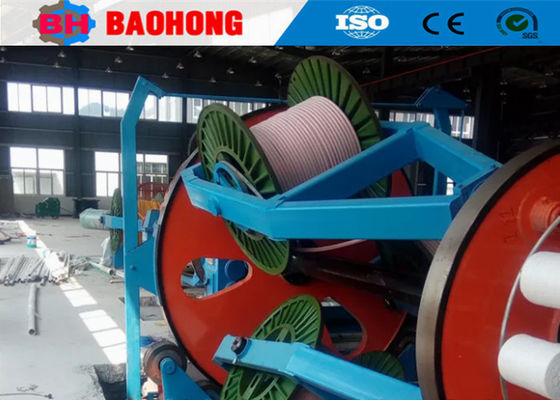

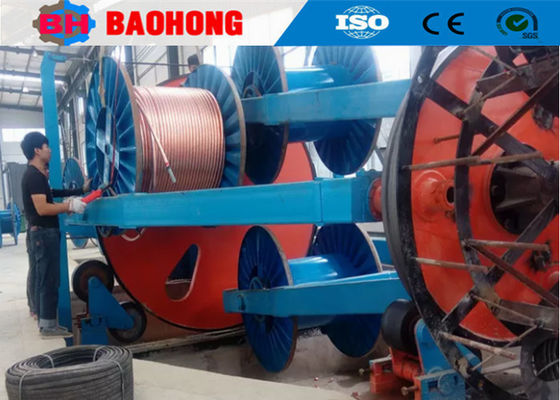

5. तस्वीरें
6पैकिंग तस्वीरें
7हमारा कारखाना और परिचय
हेजियान बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड 2006 में स्थापित किया गया था। हमारी कंपनी हेबेई प्रांत के हेजियान शहर के आर्थिक विकास क्षेत्र में स्थित है,उत्तरी चीन में तार स्ट्रैंडिंग मशीन और बिछाने की मशीन के लिए सबसे बड़ा पेशेवर निर्माता रहा है.
2006 से, हमारे ग्राहकों की देखभाल और समर्थन पर भरोसा करते हुए,Baohong मशीनरी के अनुसंधान और तार stranding मशीन और बिछाने मशीन के विकास के लिए समर्पित किया गया है और बहुत सुधार किया हैअब हम एकमात्र कारखाना बन गए हैं जो चीन में एक असेंबली लाइन प्रसंस्करण के लिए जेएलके कठोर स्ट्रैंडिंग मशीन श्रृंखला के उत्पादन को विकसित कर सकते हैं,और हम भी स्वतंत्र रूप से JGB धनुष छोड़ stranding लाइनों विकसित किया है, सीजीबी बो स्किप प्रकार के केबलिंग लाइनें और सीएलवाई हाई स्पीड क्रेड प्रकार के बिछाने की लाइनें।
अब, हेजियान बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड, 10000 वर्ग मीटर के क्षेत्र को कवर करता है, 8000 वर्ग मीटर की उत्पादन कार्यशाला। हमारी कंपनी में 10 आर एंड डी कर्मचारियों सहित 60 कर्मचारी हैं।वर्तमान में वार्षिक उत्पादन मूल्य 10 मिलियन डॉलर से अधिक है।,और चीन में सबसे महत्वपूर्ण Stranding मशीन निर्माता में से एक में विकसित किया है।
