विद्युत केबल नियंत्रण 1400 मिमी कैपस्टान के साथ स्किप स्ट्रैंडिंग मशीन
1आवेदन
इस मशीन का उपयोग मुख्य रूप से नियंत्रण केबल, मिन केबल और एबीसी केबल स्ट्रैंडिंग प्रक्रिया के लिए किया जाता है, साथ ही उच्च गति और कम शोर के साथ कंडक्टर कोर मोड़ने के लिए भी किया जाता है।
2घटक
केंद्रीय पे-ऑफ स्ट्रैंड, मेल बो प्रकार के स्ट्रांगिंग केज, एसेम्बलिंग डाई धारक, भरने के लिए रस्सी स्टैंड, गैर धातु टेपिंग मशीन, ट्रैक्शन डिवाइस, ट्रैवर्स के साथ अप लेने, विद्युत नियंत्रण प्रणाली,और सुरक्षा सुरक्षा प्रणाली.
3. तकनीकी डेटा
| मॉडल (स्किप स्ट्रैंडिंग मशीन) |
JGB-630 ((500) |
जेजीबी-700 |
JGB-800
|
| एकल तार का व्यास |
तांबा |
φ1.8-5 मिमी |
φ2-5 मिमी |
φ2.5-5 मिमी |
| एल्यूमीनियम |
φ2.0-5 मिमी |
φ2.5-5 मिमी |
φ3.0-5 मिमी |
जस्ती स्टील के तार
|
φ1.0-4.0 मिमी |
φ1.2-4.0 मिमी |
φ1.5-4.0 मिमी |
अधिकतम फंसे हुए कंडक्टर ओडी
|
φ35-55 मिमी |
φ35-55 मिमी |
φ35-55 मिमी |
| स्ट्रैंडिंग पिच |
6 बब्बिन स्ट्रांगिंग केज |
31.1-235.0 मिमी |
31.1-235.0 मिमी |
31.1-235.0 मिमी |
| अधिकतम घूर्णन गति |
6 बब्बिन स्ट्रांगिंग केज |
1000 r/min |
800 आर/मिनट |
700 आर/मिनट |
| कैपस्टान |
कैपस्टन व्हील व्यास |
1200 मिमी |
1400 मिमी |
1400 मिमी |
| अधिकतम खींचने का बल |
10 टी |
10 टी |
12 टी |
मोटर शक्ति
|
37 किलोवाट |
45 किलोवाट |
55 किलोवाट |
बोबिन का आकार
|
630*475*127 |
710*530*127 |
800*600*127 |
केंद्र भुगतान बॉबिन
|
630*475*127 |
710*530*127 |
800*600*127 |
बोबिन
|
1250*950*80 |
1600*1180*80 |
1600*1180*80 |
अधिकतम रिहॉल-ऑफ रैखिक गति
|
235 मी/मिनट |
200 मी/मिनट |
170 मी/मिनट |
मध्य ऊंचाई
|
1000 मिमी |
1000 मिमी |
1000 मिमी |

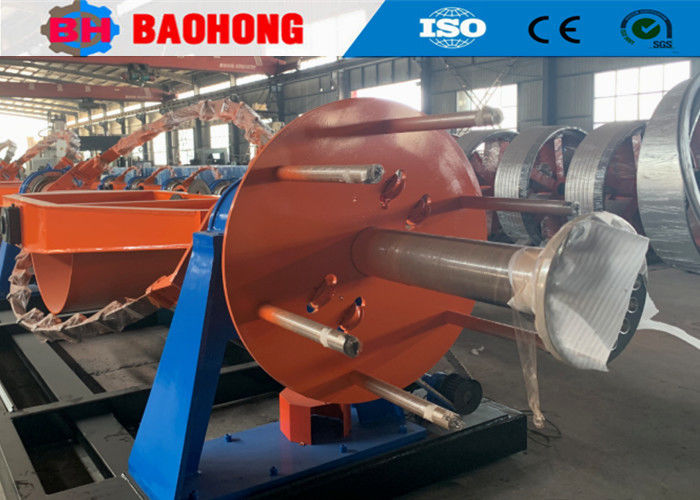

4. तस्वीरें
5पैकिंग तस्वीरें
6हमारा कारखाना और परिचय
हेजियान बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड 2006 में स्थापित किया गया था। हमारी कंपनी हेबेई प्रांत के हेजियान शहर के आर्थिक विकास क्षेत्र में स्थित है,उत्तरी चीन में तार स्ट्रैंडिंग मशीन और बिछाने की मशीन के लिए सबसे बड़ा पेशेवर निर्माता रहा है.
2006 से, हमारे ग्राहकों की देखभाल और समर्थन पर भरोसा करते हुए,Baohong मशीनरी के अनुसंधान और तार stranding मशीन और बिछाने की मशीन के विकास के लिए समर्पित किया गया है और बहुत सुधार किया हैअब हम एकमात्र कारखाना बन गए हैं जो चीन में एक असेंबली लाइन प्रसंस्करण के लिए जेएलके कठोर स्ट्रैंडिंग मशीन श्रृंखला के उत्पादन को विकसित कर सकते हैं,और हम भी स्वतंत्र रूप से JGB धनुष छोड़ stranding लाइनों विकसित किया है, सीजीबी बो स्किप प्रकार के केबलिंग लाइनें और सीएलवाई हाई स्पीड क्रेड प्रकार के बिछाने की लाइनें।
अब, हेजियान बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड, 10000 वर्ग मीटर के क्षेत्र को कवर करता है, 8000 वर्ग मीटर की उत्पादन कार्यशाला। हमारी कंपनी में 10 आर एंड डी कर्मचारियों सहित 60 कर्मचारी हैं।वर्तमान में वार्षिक उत्पादन मूल्य 10 मिलियन डॉलर से अधिक है।,और चीन में सबसे महत्वपूर्ण Stranding मशीन निर्माता में से एक में विकसित किया है।
