उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उपकरण का नाम: | कॉपर वायर केबल स्ट्रैंडिंग मशीन | प्रकार: | जेजीजी-400/जेजीजी-500/जेजीजी-630 |
|---|---|---|---|
| आकार: | ट्यूबलर | सामग्री: | कॉपर, अल, स्टील के तार |
| लागू: | वायर स्ट्रैंडिंग | गारंटी अवधि: | 1 वर्ष |
| उपकरण का रंग: | स्वनिर्धारित | ||
| प्रमुखता देना: | ट्यूबलर टाइप केबल स्ट्रैंडिंग मशीन,कॉपर वायर ट्यूबलर स्ट्रैंडर,इलेक्ट्रिकल वायर केबल स्ट्रैंडिंग मशीन |
||

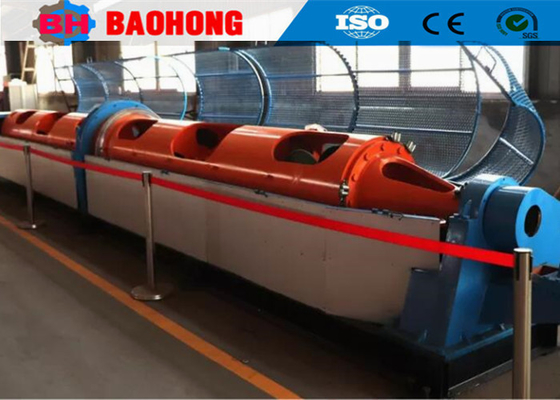

विद्युत कॉपर वायर केबल स्ट्रैंडिंग मशीन ट्यूबलर टाइप
1. अनुप्रयोग
उच्च गति वाली मशीनें मुख्य रूप से कॉपर वायर, एल्यूमीनियम वायर, स्टील वायर, ACSR और वायर रोप को स्ट्रैंड करने के लिए उपयोग की जाती हैं। टेपिंग हेड के साथ, इसका उपयोग इंसुलेशन कोर और कुछ कंट्रोल केबल स्ट्रैंडिंग प्रक्रिया के लिए किया जा सकता है।
2. फ़ीचर
2.1 ट्यूबलर बॉडी एक पूरे में है जिसमें थोड़ा रेडियल रन आउट होता है। यह दोनों सिरों पर बेयरिंग पर समर्थित है, और बहुत कम शोर पर चलता है।
2.2 बॉबिन को डिस्क स्प्रिंग्स द्वारा क्लैंप किया जाता है और न्यूमेटिक डिवाइस द्वारा छोड़ा जाता है।
2.3 यह डिजिटल मात्रा स्कैनिंग का उपयोग करके प्रत्येक स्ट्रैंडिंग पिंजरे में किसी भी बॉबिन के टूटने के संकेत का सटीक अनुमान लगा सकता है, और टूटने की स्थिति टचिंग स्क्रीन पर दिखाई जा सकती है
2.4 मशीन पूरी लाइन को नियंत्रित करने के लिए PLC को अपनाती है। विद्युत नियंत्रण प्रणाली तकनीक में उन्नत है, संचालन में आसान है, चलने में विश्वसनीय है।
3. उपकरण घटक
3.1.पे ऑफ मशीन 1 सेट
3.2.स्ट्रैंडर 1 सेट
3.3.मुख्य ट्रांसमिशन संरचना 1 सेट
3.4.मीटर डिवाइस 1 सेट
3.5.36 ट्रांसमिशन का स्तर 1 सेट
3.6.डबल व्हील ट्रैक्टर मशीन 1 सेट
3.7.अक्ष टेक अप रिबन केबल वायर फ्रेम 1 सेट
3.8.इलेक्ट्रिक कंट्रोल सिस्टम 1 सेट
4. तकनीकी पैरामीटर
|
मॉडल (ट्यूबलर स्ट्रैंडिंग मशीन)
|
JGG-400 | JGG-500 | JGG-630 | |
| सिंगल वायर का व्यास |
कॉपर
|
φ1.2-2.6 मिमी | φ1.4-4 मिमी | φ2-7 मिमी |
|
एल्यूमीनियम
|
φ1.8-2.6 मिमी | φ1.8-4 मिमी | φ2-7 मिमी | |
|
अधिकतम फंसे हुए कंडक्टर OD
|
φ7 मिमी | φ10 मिमी | φ12 मिमी | |
| स्ट्रैंडिंग पिच | 6 बॉबिन स्ट्रैंडिंग पिंजरा | 37-281 मिमी | 44-338 मिमी | 82-620 मिमी |
| 12 बॉबिन स्ट्रैंडिंग पिंजरा | 37-281 मिमी | 44-338 मिमी | 82-620 मिमी | |
| 18 बॉबिन स्ट्रैंडिंग पिंजरा | 44-334 मिमी | 44-338 मिमी | 82-620 मिमी | |
| घूर्णन गति | 6 बॉबिन स्ट्रैंडिंग पिंजरा | 600 आर/मिनट | 600 आर/मिनट | 400 आर/मिनट |
| 12 बॉबिन स्ट्रैंडिंग पिंजरा | 600 आर/मिनट | 500 आर/मिनट | 300 आर/मिनट | |
| 18 बॉबिन स्ट्रैंडिंग पिंजरा | 450 आर/मिनट | 400 आर/मिनट | 230 आर/मिनट | |
| कैपस्टन | कैपस्टन व्हील व्यास | φ600 मिमी | φ800 मिमी | φ1000 मिमी |
|
अधिकतम हॉल-ऑफ फोर्स
|
3T | 5T | 5T | |
|
मोटर पावर
|
22 KW | 30 KW | 37 KW | |
|
बॉबिन का आकार
|
400 मिमी | 500 मिमी | 630 मिमी | |
|
सेंटर पेऑफ बॉबिन
|
400 मिमी | 500 मिमी | 630 मिमी | |
|
टेक-अप बॉबिन
|
1250 मिमी | 1600 मिमी | 2000 मिमी | |
5. तस्वीरें
6. पैकिंग तस्वीरें
7. हमारी फैक्ट्री और परिचय
हेजियन बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड की स्थापना 2006 में हुई थी। हमारी कंपनी हेबेई प्रांत के हेजियन शहर के आर्थिक विकास क्षेत्र में स्थित है, जो उत्तरी चीन में वायर स्ट्रैंडिंग मशीन और लेइंग-अप मशीन के लिए सबसे बड़ा पेशेवर निर्माता रहा है।
2006 से, हमारे ग्राहकों की देखभाल और समर्थन पर भरोसा करते हुए, बाओहोंग मशीनरी वायर स्ट्रैंडिंग मशीन और लेइंग-अप मशीन के अनुसंधान और विकास के लिए समर्पित है और इसमें बहुत सुधार हुआ है। अब हम एकमात्र फैक्ट्री बन गए हैं जो चीन में एक असेंबली लाइन प्रसंस्करण होने के लिए JLK रिजिड स्ट्रैंडिंग मशीन श्रृंखला का विकास कर सकती है, और हमने स्वतंत्र रूप से JGB बो स्किप स्ट्रैंडिंग लाइनें, CGB बो स्किप टाइप केबलिंग लाइनें और CLY हाई स्पीड क्रैडल टाइप लेइंग-अप लाइनें भी विकसित की हैं।
अब, हेजियन बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड, 10000 वर्ग मीटर के क्षेत्र को कवर करता है, उत्पादन कार्यशाला 8000 वर्ग मीटर। हमारी कंपनी में 60 कर्मचारी हैं, जिनमें 10 आर एंड डी कर्मचारी शामिल हैं। वर्तमान में वार्षिक उत्पादन मूल्य 10 मिलियन डॉलर से अधिक है, और चीन में सबसे महत्वपूर्ण स्ट्रैंडिंग मशीन निर्माताओं में से एक के रूप में विकसित हुआ है।
