उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Name: | Wire Cable Armouring Machine | Drum sizes: | 400 mm, 500 mm, 630 mm ,etc |
|---|---|---|---|
| Shape: | Planetary & Sun shape | Materials: | Steel/Cu/Al |
| Center height: | 1000 mm | Motor Power(630): | 75 KW |
| Machine painting: | Optional | HS code: | 8479400000 |
| प्रमुखता देना: | ग्रहीय प्रकार केबल स्ट्रैंडर,1000 मिमी वायर स्ट्रैंडर,75 किलोवाट स्टील वायर आर्मरिंग मशीन |
||

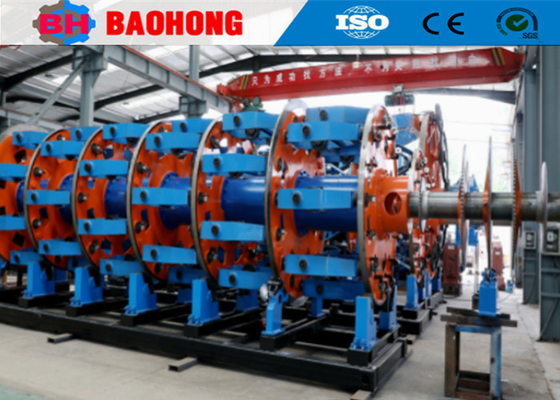

1000 मिमी स्टील वायर बख्तरबंद मशीन प्लैनेटरी प्रकार 75 KW केबल स्ट्रैंडर
1आवेदन
प्लैनेटरी प्रकार की स्टील वायर बख्तरबंद मशीनमुख्य रूप से वापस घुमावदार एल.ए. लेपित स्टील,ओ.पी.जी.डब्ल्यू,एल.ए. मिश्र धातु कंडक्टर, तांबे और एल.ए. लेपित तार और स्टील कोर के साथ एल.ए. लेपित तार के साथ स्ट्रैन्डिंग के लिए उपयोग किया जाता है।
2मुख्य घटक
2.1. 1600 पोर्टल पे-ऑफ स्टैंड
2.2. तनाव नियंत्रक का भुगतान करें
2.3. 8B पिंजरा
2.4. 16B पिंजरा
2.5तार इकट्ठा मर
2.6मीटर काउंटर
2.7. 1600 दोहरी कैपस्टन डिवाइस
2.8. 2500 पोर्टल ले लो पार स्टैंड के साथ
2.9. तंत्र संचरण प्रणाली
2.10विद्युत नियंत्रण प्रणाली
2.11सुरक्षा बाड़
3मुख्य विशेषताएं
3.1 यह मशीन निम्नलिखित बिजली केबलों के उत्पादन के लिए लंबी लंबाई और अनुभाग नग्न एल्यूमीनियम तांबे, एल्यूमीनियम मिश्र धातु, एल्यूमीनियम केबल स्टील सुदृढीकरण तारों को स्ट्रैप करने के लिए उपयुक्त है।सेक्टर के आकार के कंडक्टर, गोल compacted, एकल कोर prespiralled.
3.2 रीलों को पिंजरों के चारों ओर चौगुना किया जाता है। केंद्रीकृत साइड लोडिंग सिस्टम दक्षता को और अधिक बढ़ा सकता है, उपकरण में उच्च शक्ति, उच्च गति है।
3.3 यह 36-चरण गियरबॉक्स द्वारा संचालित होता है, डबल व्हील कैपस्टान के टो व्हील्स शाफ्ट पर समर्थित ओवरहंग स्थिति में होते हैं।एक पहिया सीधी है और अन्य सामग्री बाहर खींचा जा रहा है की अच्छी देखभाल सुनिश्चित करने के लिए व्यवस्थित झुकाव स्थिति हैअधिकतम खींचने का बल 15T तक पहुंचता है। प्रत्येक रील में एक उन्नत टूटी तार डिटेक्टर से लैस है, जो टूटी तार की स्थिति में मशीन को स्वचालित रूप से रोकने की अनुमति देता है।
4. तकनीकी मापदंड
मॉडल (स्टील वायर बख्तरबंद मशीन) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| इस्पात तार का व्यास | 1-2.5 मिमी | 1-2.5 मिमी | 1-2.5 मिमी | 1-2.5 मिमी | |
| अधिकतम फंसे हुए ओडी | 40 मिमी | 55 मिमी | 60 मिमी | 70 मिमी | |
| स्ट्रैंडिंग पिच | 24 बब्बिन स्ट्रांगिंग केज |
38-752 | 51-942 | 63- 1144 | 500-4120 |
36 बबिन स्ट्रैडिंग केज |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
42 बॉबिन स्ट्रांगिंग केज |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
| 48 बॉबिन स्ट्रांगिंग केज | 38-752 | 51-942 | 63- 1144 | 500-4120 | |
| घूर्णन गति | 24 बब्बिन स्ट्रांगिंग केज | 98 र/मिनट | 90 आर/मिनट | 68.3 आर/मिनट | 55 आर/मिनट |
| 36 बबिन स्ट्रैडिंग केज | 88 रु/मिनट | 80 आर/मिनट | 58।3 आर/मिनट | 45 रु/मिनट | |
| 42 बॉबिन स्ट्रांगिंग केज | 78 आर/मिनट | 70 आर/मिनट | 48.3 आर/मिनट | 35 आर/मिनट | |
| 48 बॉबिन स्ट्रांगिंग केज | 68 r/min | 60 आर/मिनट | 38.3 आर/मिनट | 28 r/min | |
कैपस्टान |
कैपस्टन व्हील व्यास | 1600 मिमी | 2000 मिमी | 2000 मिमी | 2500 मिमी |
| अधिकतम खींचने का बल | 10T | 15T | 15T | 20T | |
मोटर शक्ति |
45 किलोवाट | 55 किलोवाट | 55 किलोवाट | 75 किलोवाट | |
बोबिन का आकार |
315 मिमी | 400 मिमी | 500 मिमी | 630 मिमी | |
केंद्र भुगतान बॉबिन |
1250 मिमी | 2000 मिमी | 2000 मिमी | 3150 मिमी | |
बोबिन उठाओ |
1250 मिमी | 2000 मिमी | 2000 मिमी | 3150 मिमी | |
अधिकतम रिहॉल-ऑफ रैखिक गति |
25 मी/मिनट | 30 मी/मिनट | 34.7 मी/मिनट | 45 मी/मिनट | |
मध्य ऊंचाई |
1000 मिमी | 1000 मिमी | 1000 मिमी | 1100 मिमी | |
5. तस्वीरें
6पैकिंग फोटो
7.हमारा कारखाना और परिचय
हेजियान बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड 2006 में स्थापित किया गया था। हमारी कंपनी हेबेई प्रांत के हेजियान शहर के आर्थिक विकास क्षेत्र में स्थित है,उत्तरी चीन में तार स्ट्रैंडिंग मशीन और बिछाने की मशीन के लिए सबसे बड़ा पेशेवर निर्माता रहा है.
2006 से, हमारे ग्राहकों की देखभाल और समर्थन पर भरोसा करते हुए,Baohong मशीनरी के अनुसंधान और तार stranding मशीन और बिछाने मशीन के विकास के लिए समर्पित किया गया है और बहुत सुधार किया हैअब हम एकमात्र कारखाना बन गए हैं जो चीन में एक असेंबली लाइन प्रसंस्करण के लिए जेएलके कठोर स्ट्रैंडिंग मशीन श्रृंखला के उत्पादन को विकसित कर सकते हैं,और हम भी स्वतंत्र रूप से JGB धनुष छोड़ stranding लाइनों विकसित किया है, सीजीबी बो स्किप प्रकार के केबलिंग लाइनें और सीएलवाई हाई स्पीड क्रेड प्रकार के बिछाने की लाइनें।
अब, हेजियान बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड, 10000 वर्ग मीटर के क्षेत्र को कवर करता है, 8000 वर्ग मीटर की उत्पादन कार्यशाला। हमारी कंपनी में 10 आर एंड डी कर्मचारियों सहित 60 कर्मचारी हैं।वर्तमान में वार्षिक उत्पादन मूल्य 10 मिलियन डॉलर से अधिक है।,और चीन में सबसे महत्वपूर्ण Stranding मशीन निर्माता में से एक में विकसित किया है।
