| name: | Cable Armouring Machine | Type: | Planetary & Sun |
|---|---|---|---|
| Material: | Steel/Cu/Al | Bobbins: | 400 mm, 500 mm, 630 mm ,etc |
| Wire dia.: | 1.5-2.5mm | Power(630): | 75kw |
| Capstan wheel Diameter (500/400): | 2000 mm | Equipment painting: | As request |
| Guarantee time: | 1 year | ||
| प्रमुखता देना: | 2000 मिमी विद्युत केबल बनाने की मशीन,ग्रह केबल बनाने की मशीन,बख़्तरबंद केबल स्ट्रैंडिंग मशीन |
||

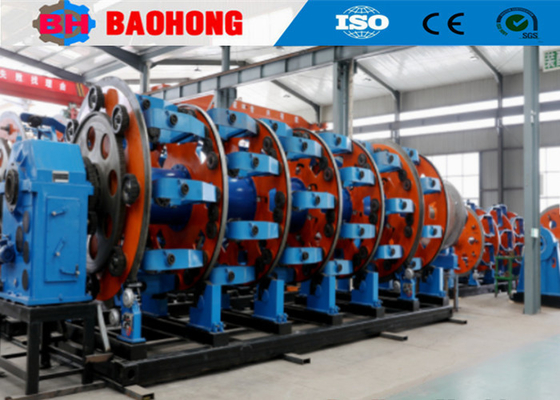

2000 मिमी विद्युत केबल बनाने की मशीन
1आवेदन
यह उच्च गति वाली मशीन मुख्यतः तांबे के तार, एल्यूमीनियम के तार, स्टील के तार,एसीएसआर और तार रस्सी के लिए उपयोग की जाती है।यह इन्सुलेशन कोर और कुछ नियंत्रण केबल स्ट्रैंडिंग प्रक्रिया के लिए इस्तेमाल किया जा सकता है, और स्टील तार कवच।
2मुख्य विशेषताएं
2.1 टूटी हुई तार की अलार्म सिग्नल पल्स द्वारा प्रेषित की जाती है और टूटी हुई तार को रोकने की दर 100% होती है।
2.2 कैबिनेट प्रकार का टच स्क्रीन ऑपरेशन डेस्क, जो ऑपरेशन के लिए सुविधाजनक और सुंदर रूप में है।
2.3 एकल प्लेट के झटके से बचने के लिए मुख्य स्ट्रैंडर के सुदृढीकरण के रूप में आयताकार चौकोर ट्यूब का प्रयोग किया जाता है।
2.4 नई बेल्ट प्रकार के तनावकर्ता में उच्च पहनने प्रतिरोधी घर्षण ब्लॉक को अपनाया गया है, जो समायोजन को अधिक सुविधाजनक और सेवा जीवन को लंबा बनाता है।
2.5 क्षति और अव्यवस्था से बचने के लिए मशीन के अंदर के केबल और हवा का मार्ग आधार वर्ग ट्यूब में छिपा हुआ है।
3प्रसंस्करण प्रौद्योगिकी
बड़ी झुकने वाली मशीन का उपयोग इस्पात प्लेट को फ्रेम संरचना में झुकाने के लिए किया जाता है। चार फ्रेम संरचनाएं समान रूप से सर्कल को साझा करती हैं, और उन्हें दोनों तरफ बड़ी डिस्क के साथ एक साथ वेल्डेड किया जाता है।इसके अलावा सभी संरचनाओं केंद्र मोटी दीवार ट्यूब के लिए वेल्डेड कर रहे हैंपूरी संरचना मजबूत और सुंदर है।
वेल्डेड प्रक्रिया के बाद, संपूर्ण संरचना को एनीलिंग फर्नेस में एनील किया जाता है, जो आंतरिक तनावों को हटा देगा।
फिर पूरे ढांचे को बड़े क्षैतिज टर्न पर मशीनीकृत किया जाएगा। यह क्षैतिज टर्न एक ही चरण में प्रत्येक भाग को मशीनीकृत करने के लिए पर्याप्त बड़ा है, बिना एक छोर को दूसरे छोर में बदलते हुए।इस प्रक्रिया से पूरी संरचना की समकक्षता बनी रहेगी।, दोनों छोरों पर असर के सेवा जीवन को बढ़ाता है।
गहरी छेद ड्रिलिंग और बोरिंग मशीन clamping उपकरणों के लिए स्थापित छेद बारी कर सकते हैं। clamping उपकरणों की एक जोड़ी के लिए छेद एक कदम में बारी कर रहे हैं,जो दोनों छेद एक ही concentricity में रखता है. एकरूपता तार टूटने की दर को कम करेगी और क्लैंपिंग डिवाइस के लिए असर को लम्बा करेगी।
इस डबल कॉलम वर्टिकल टर्न का उपयोग कुंडल प्रकार की बिछाने वाली मशीन के लिए बड़ी डिस्क और स्ट्रैंडिंग मशीन के कैपस्टान को घुमाने के लिए किया जाता है।इस मशीन केबल की रक्षा के लिए और एक ही Hual-बंद बल रखने के लिए बारी और छिद्रण कर सकते हैं.
बड़े प्लैनर प्रकार की फ्रिलिंग मशीन, जिसका उपयोग मुख्य स्ट्रैन्डिंग केज के मुख्य चेसिस और टेक-अप और पे-ऑफ चेसिस को फ्रिल करने के लिए किया जाता है।बड़े प्लैनर प्रकार की पीसने की मशीन सुनिश्चित कर सकते हैं कि प्रत्येक सपाट सतहों पीसने की मशीन द्वारा मशीनीकृत सतह की समरूप ऊंचाई वितरण बनाए रखने के लिए एक बार में मशीनीकृत कर रहे हैंयह सब मशीन को सुचारू रूप से चलाने में मदद करेगा।
गतिशील संतुलन मशीन तेजी से चलने वाले तार और केबल उपकरण, विशेष रूप से कठोर फ्रेम स्ट्रैंडिंग पिंजरे और ट्यूबलर स्ट्रैंडिंग पिंजरे के उत्पादन के लिए प्रमुख उत्पादन उपकरण है।Stranding पिंजरे की मशीनिंग प्रक्रिया अलग सनकी बल के लिए नेतृत्व करेंगे, जो गतिशील संतुलन मशीन द्वारा पता लगाया जाएगा। सही करने के बाद स्ट्रैडिंग पिंजरे आसानी से उच्च गति रोटेशन की आवश्यकता को पूरा करेगा और सेवा जीवन को बढ़ाएगा।
तार और केबल बनाने वाली मशीन, विशेष रूप से कठोर फ्रेम स्ट्रैंडिंग मशीन और ट्यूबलर स्ट्रैंडिंग मशीन के उत्पादन के लिए इलेक्ट्रिक एनीलिंग फर्नेस अपरिहार्य है।मुख्य स्ट्रैंडिंग पिंजरे के आंतरिक तनाव महान है जब यह एक साथ वेल्डेड है. आंतरिक तनाव गर्मी उपचार द्वारा दृढ़ता से जारी किया जाता है। यह उत्पादन प्रक्रिया यह सुनिश्चित करेगी कि आंतरिक गुणवत्ता में सुधार के लिए विरूपण और फ्रैक्चर के बिना स्ट्रैंडिंग पिंजरे।
4. तकनीकी मापदंड
मॉडल (स्टील वायर बख्तरबंद मशीन) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| इस्पात तार का व्यास | 1-2.5 मिमी | 1-2.5 मिमी | 1-2.5 मिमी | 1-2.5 मिमी | |
| अधिकतम फंसे हुए ओडी | 40 मिमी | 55 मिमी | 60 मिमी | 70 मिमी | |
| स्ट्रैंडिंग पिच | 24 बब्बिन स्ट्रांगिंग केज |
38-752 | 51-942 | 63- 1144 | 500-4120 |
36 बबिन स्ट्रैडिंग केज |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
42 बॉबिन स्ट्रांगिंग केज |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
| 48 बॉबिन स्ट्रांगिंग केज | 38-752 | 51-942 | 63- 1144 | 500-4120 | |
| घूर्णन गति | 24 बब्बिन स्ट्रांगिंग केज | 98 र/मिनट | 90 आर/मिनट | 68.3 आर/मिनट | 55 आर/मिनट |
| 36 बबिन स्ट्रैडिंग केज | 88 रु/मिनट | 80 आर/मिनट | 58।3 आर/मिनट | 45 रु/मिनट | |
| 42 बॉबिन स्ट्रांगिंग केज | 78 आर/मिनट | 70 आर/मिनट | 48.3 आर/मिनट | 35 आर/मिनट | |
| 48 बॉबिन स्ट्रांगिंग केज | 68 r/min | 60 आर/मिनट | 38.3 आर/मिनट | 28 r/min | |
कैपस्टान |
कैपस्टन व्हील व्यास | 1600 मिमी | 2000 मिमी | 2000 मिमी | 2500 मिमी |
| अधिकतम खींचने का बल | 10T | 15T | 15T | 20T | |
मोटर शक्ति |
45 किलोवाट | 55 किलोवाट | 55 किलोवाट | 75 किलोवाट | |
बोबिन का आकार |
315 मिमी | 400 मिमी | 500 मिमी | 630 मिमी | |
केंद्र भुगतान बॉबिन |
1250 मिमी | 2000 मिमी | 2000 मिमी | 3150 मिमी | |
बोबिन उठाओ |
1250 मिमी | 2000 मिमी | 2000 मिमी | 3150 मिमी | |
अधिकतम रिहॉल-ऑफ रैखिक गति |
25 मी/मिनट | 30 मी/मिनट | 34.7 मी/मिनट | 45 मी/मिनट | |
मध्य ऊंचाई |
1000 मिमी | 1000 मिमी | 1000 मिमी | 1100 मिमी | |
5. तस्वीरें
6पैकिंग फोटो
7.हमारा कारखाना और परिचय
हेजियान बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड 2006 में स्थापित किया गया था। हमारी कंपनी हेबेई प्रांत के हेजियान शहर के आर्थिक विकास क्षेत्र में स्थित है,उत्तरी चीन में तार स्ट्रैंडिंग मशीन और बिछाने की मशीन के लिए सबसे बड़ा पेशेवर निर्माता रहा है.
2006 से, हमारे ग्राहकों की देखभाल और समर्थन पर भरोसा करते हुए,Baohong मशीनरी के अनुसंधान और तार stranding मशीन और बिछाने मशीन के विकास के लिए समर्पित किया गया है और बहुत सुधार किया हैअब हम एकमात्र कारखाना बन गए हैं जो चीन में एक असेंबली लाइन प्रसंस्करण के लिए जेएलके कठोर स्ट्रैंडिंग मशीन श्रृंखला के उत्पादन को विकसित कर सकते हैं,और हम भी स्वतंत्र रूप से JGB धनुष छोड़ stranding लाइनों विकसित किया है, सीजीबी बो स्किप प्रकार के केबलिंग लाइनें और सीएलवाई हाई स्पीड क्रेड प्रकार के बिछाने की लाइनें।
अब, हेजियान बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड, 10000 वर्ग मीटर के क्षेत्र को कवर करता है, 8000 वर्ग मीटर की उत्पादन कार्यशाला। हमारी कंपनी में 10 आर एंड डी कर्मचारियों सहित 60 कर्मचारी हैं।वर्तमान में वार्षिक उत्पादन मूल्य 10 मिलियन डॉलर से अधिक है।,और चीन में सबसे महत्वपूर्ण Stranding मशीन निर्माता में से एक में विकसित किया है।
