उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रोडक्ट का नाम: | सन टाइप Cu वायर केबल आर्मोरिंग मशीन | रील आयाम: | 400 मिमी, 500 मिमी, 630 मिमी, आदि |
|---|---|---|---|
| उपकरण प्रकार: | ग्रह और सूर्य प्रकार | लोडिंग पद्धति: | साइड / साइड बॉटम लोडिंग |
| वायर दीया।: | 1.5-2.5 मिमी | हॉल-ऑफ व्हील व्यास (500): | 2000 मिमी |
| पीएलसी ब्रांड: | वैकल्पिक | उपकरण का रंग: | वैकल्पिक |
| प्रमुखता देना: | हाई स्पीड केबल स्ट्रैंडिंग मशीन,सन टाइप वायर स्ट्रैंडिंग मशीन,क्यू केबल आर्मरिंग मशीन |
||

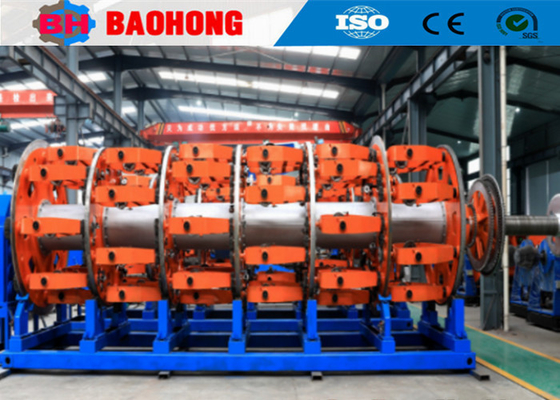

सन टाइप क्यू वायर केबल आर्मरिंग मशीन हाई स्पीड
1. अनुप्रयोग
उत्कृष्ट प्रदर्शन हाई स्पीड स्टील वायर केबल आर्मरिंग मशीन मुख्य रूप से का उपयोग स्टील वायर और कॉपर वायर शील्डिंग के एकल-परत आर्मर के लिए किया जाता है 30 से कम तार.टेपिंग हेड के साथ, इसका उपयोग इंसुलेशन कोर और कुछ कंट्रोल केबल स्ट्रैंडिंग प्रक्रिया के लिए किया जा सकता है। टूटे हुए तार का अलार्म सिग्नल पल्स द्वारा प्रेषित होता है, और टूटे हुए तार की स्टॉप दर 100% है। कैपस्टन व्हील की सतह पॉलिशिंग।
2. मुख्य घटक
सेंट्रल पे-ऑफ स्ट्रैंड, आर्मरिंग होज़, डाई होल्डर, टेपिंग डिवाइस, ट्रैक्शन डिवाइस, मीटर काउंटर, टेक-अप ट्रैवर्स डिवाइस, ट्रांसमिशन सिस्टम और इलेक्ट्रिक कंट्रोल सिस्टम।
3. मुख्य विशेषताएं
3.1 मशीन लंबी लंबाई और सेक्शन बेयर एल्यूमीनियम कॉपर, एल्यूमीनियम मिश्र धातु, एल्यूमीनियम केबल स्टील रिइंफोर्सिंग तारों को निम्नलिखित पावर केबलों के उत्पादन के लिए उपयुक्त है। सेक्टर शेप्ड कंडक्टर, राउंड कॉम्पैक्टेड, सिंगल कोर प्रीस्पिरल्ड।
3.2 रील पिंजरों के चारों ओर क्वार्टरिंग की जाती हैं। केंद्रीकृत साइड लोडिंग सिस्टम दक्षता को बहुत अधिक बढ़ा सकता है, उपकरण में उच्च-संचालित, उच्च गति है।
3.3 यह 36-स्टेज गियर-बॉक्स द्वारा संचालित है, डबल व्हील कैपस्टन के दो पहिए शाफ्ट पर ओवरहंग स्थिति में समर्थित हैं। एक पहिया सीधा है और दूसरा झुका हुआ है जो खींचे जाने वाली सामग्री की अच्छी देखभाल सुनिश्चित करने के लिए व्यवस्थित है। अधिकतम खींचने वाला बल 15T तक पहुँचता है। प्रत्येक रील एक उन्नत टूटे हुए तार डिटेक्टर से सुसज्जित है, जिससे टूटे हुए तार की स्थिति में मशीन को स्वचालित रूप से रोका जा सकता है।
4. तकनीकी पैरामीटर
मॉडल (स्टील वायर आर्मरिंग मशीन) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| स्टील वायर व्यास | 1-2 .5 मिमी | 1-2 .5 मिमी | 1-2 .5 मिमी | 1-2 .5 मिमी | |
| अधिकतम फंसे हुए OD | 40 मिमी | 55 मिमी | 60 मिमी | 70 मिमी | |
| स्ट्रैंडिंग पिच | 24 बॉबिन स्ट्रैंडिंग केज |
38-752 | 51-942 | 63- 1144 | 500-4120 |
36 बॉबिन स्ट्रैंडिंग केज |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
42 बॉबिन स्ट्रैंडिंग केज |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
| 48 बॉबिन स्ट्रैंडिंग केज | 38-752 | 51-942 | 63- 1144 | 500-4120 | |
| घूर्णन गति | 24 बॉबिन स्ट्रैंडिंग केज | 98 आर/मिनट | 90 आर/मिनट | 68 .3 आर/मिनट | 55 आर/मिनट |
| 36 बॉबिन स्ट्रैंडिंग केज | 88 आर/मिनट | 80 आर/मिनट | 58 .3 आर/मिनट | 45 आर/मिनट | |
| 42 बॉबिन स्ट्रैंडिंग केज | 78 आर/मिनट | 70 आर/मिनट | 48 .3 आर/मिनट | 35 आर/मिनट | |
| 48 बॉबिन स्ट्रैंडिंग केज | 68 आर/मिनट | 60 आर/मिनट | 38 .3 आर/मिनट | 28 आर/मिनट | |
कैपस्टन |
कैपस्टन व्हील व्यास | 1600 मिमी | 2000 मिमी | 2000 मिमी | 2500 मिमी |
| अधिकतम हॉल-ऑफ फोर्स | 10T | 15T | 15T | 20T | |
मोटर पावर |
45 किलोवाट | 55 किलोवाट | 55 किलोवाट | 75 किलोवाट | |
बॉबिन आकार |
315 मिमी | 400 मिमी | 500 मिमी | 630 मिमी | |
सेंटर पेऑफ बॉबिन |
1250 मिमी | 2000 मिमी | 2000 मिमी | 3150 मिमी | |
टेक-अप बॉबिन |
1250 मिमी | 2000 मिमी | 2000 मिमी | 3150 मिमी | |
अधिकतम हॉल-ऑफ रैखिक गति |
25 मीटर/मिनट | 30 मीटर/मिनट | 34 .7 मीटर/मिनट | 45 मीटर/मिनट | |
केंद्रीय ऊंचाई |
1000 मिमी | 1000 मिमी | 1000 मिमी | 1100 मिमी | |
5. तस्वीरें
6. पैकिंग फोटो
7. हमारी फैक्ट्री और परिचय
हेज़ियन बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड की स्थापना 2006 में हुई थी। हमारी कंपनी हेबेई प्रांत के हेज़ियन शहर के आर्थिक विकास क्षेत्र में स्थित है, जो उत्तरी चीन में वायर स्ट्रैंडिंग मशीन और लेइंग-अप मशीन के लिए सबसे बड़ा पेशेवर निर्माता रहा है।
2006 से, हमारे ग्राहकों की देखभाल और समर्थन पर भरोसा करते हुए, बाओहोंग मशीनरी वायर स्ट्रैंडिंग मशीन और लेइंग-अप मशीन के अनुसंधान और विकास के लिए समर्पित है और इसमें बहुत सुधार हुआ है। अब हम एकमात्र फैक्ट्री बन गए हैं जो चीन में एक असेंबली लाइन प्रसंस्करण होने के लिए JLK रिजिड स्ट्रैंडिंग मशीन श्रृंखला का विकास कर सकती है, और हमने स्वतंत्र रूप से JGB बो स्किप स्ट्रैंडिंग लाइनें, CGB बो स्किप टाइप केबलिंग लाइनें और CLY हाई स्पीड क्रैडल टाइप लेइंग-अप लाइनें भी विकसित की हैं।
अब, हेज़ियन बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड, 10000 वर्ग मीटर के क्षेत्र को कवर करता है, उत्पादन कार्यशाला 8000 वर्ग मीटर। हमारी कंपनी में 60 कर्मचारी हैं, जिनमें 10 आर एंड डी कर्मचारी शामिल हैं। वर्तमान में वार्षिक उत्पादन मूल्य 10 मिलियन डॉलर से अधिक है, और चीन में सबसे महत्वपूर्ण स्ट्रैंडिंग मशीन निर्माताओं में से एक के रूप में विकसित हुआ है।
