उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रोडक्ट का नाम: | एल्यूमीनियम वायर और केबल के लिए कठोर प्रकार की फंसे मशीन | सामग्री: | स्टील / घन / अल |
|---|---|---|---|
| अटेरन आकार: | 500/630/700 | उपकरण चित्रकला: | स्वनिर्धारित |
| वारंटी समय: | 1 वर्ष | अटेरन लोड हो रहा है: | एकल रील लोडिंग |
| प्रमुखता देना: | एल्यूमीनियम तार के लिए कठोर प्रकार की स्ट्रैंडिंग मशीन,एल्यूमीनियम केबल स्ट्रैंडिंग मशीन,तार के लिए स्किप स्ट्रैंडिंग मशीन |
||
एल्यूमीनियम तार और केबल के लिए कठोर प्रकार के स्ट्रैन्डिंग मशीन
1आवेदन
यह मशीन मुख्य रूप से बड़े क्रॉस-सेक्शन और लंबी लंबाई वाले स्टील-कोर एल्यूमीनियम स्ट्रैंड्स (एसीएसआर) और एल्यूमीनियम मिश्र धातु कंडक्टरों के गैर-टोरशन स्ट्रैंडिंग के लिए उपयोग की जाती है।यह भी दौर के साथ तांबे के कंडक्टरों के गैर-टोरशन stranding और compacting के लिए लागू किया जा सकता है, विशेष आकार के, और क्षेत्र के आकार के कोर।
2मुख्य घटक
2.1 Φ1600 पे-ऑफ स्टैंड
2.2 #प्रकार तार मार्गदर्शन स्टैंड
2.3 12B, 18B स्ट्रैंडर
2.4 तारों को इकट्ठा करने के लिए मरने और संपीड़न उपकरण
2.5 मीटर काउंटर ((मैकेनिकल, इलेक्ट्रॉनिक)
2.6 Φ 1600 मजबूत डबल कैपस्टान
2.7 Φ 1800 स्तंभ प्रकार के साथ क्रॉसिंग
2.8 विद्युत नियंत्रण प्रणाली
2.9 सुरक्षा सुरक्षा प्रणाली
3विशेषताएं
3.1 पूरी मशीन स्वतंत्र मोटर द्वारा संचालित होती है और पिंजरे और कैपस्टान के प्रत्येक खंड को एक अलग स्थायी चुंबक सिंक्रोनस सर्वो मोटर द्वारा संचालित किया जाता है।पिंजरे एक समर्पित गियरबॉक्स के माध्यम से घूमने के लिए चलाया जाता है, जो पारंपरिक ग्राउंड शाफ्ट लिंकेज चालित कठोर प्रकार के स्ट्रैंडर की तुलना में संरचना को सरल बनाता है और उपकरण रखरखाव को अधिक सुविधाजनक बनाता है।
3.2 पूरी मशीन का नियंत्रण इनोवेशन सीरीज पीएलसी को अपनाता है और विभिन्न उत्पादन प्रक्रिया मापदंडों को टच स्क्रीन के माध्यम से सेट किया जाता है।पिंजरे के प्रत्येक खंड और capstan एक Jiangsu Zhima सर्वो मोटर द्वारा संचालित कर रहे हैं, और मोटर ड्राइवर एक आवृत्ति कनवर्टर डिवाइस है। ट्रांसमिशन सटीकता सुनिश्चित करने के लिए, ट्रांसमिशन मोटर एक ग्रिड एन्कोडर प्रतिक्रिया को अपनाता है,और पूरी मशीन संकेत संचरण सटीकता सुनिश्चित करने के लिए एक बस संचार विधि को अपनाता हैवास्तविक उत्पादन में,उपयोगकर्ताओं को आवश्यक केबल विनिर्देशों के अनुसार टच स्क्रीन पर पिच के प्रत्येक खंड के पिच और उत्पादन लाइन की गति जैसे प्रक्रिया मापदंडों सेटप्रारंभ के समय, प्रत्येक ट्रांसमिशन भाग की गति स्वचालित रूप से पीएलसी द्वारा गणना की जाती है ताकि पूरी मशीन का सिंक्रनाइज़ेशन और घुमावदार तार पिच की सटीकता सुनिश्चित हो सके।और पूरे मशीन के चरणहीन गति विनियमन प्राप्त करने के लिएइलेक्ट्रॉनिक नियंत्रण प्रणाली में उन्नत प्रौद्योगिकी, सुविधाजनक संचालन और विश्वसनीय संचालन है।
3.3 तार टूटने का पता लगाने के लिए पल्स सिद्धांत का प्रयोग किया जाता है, जो पिंजरे के प्रत्येक खंड में किसी भी रोबिन के तार टूटने के संकेत को सटीक रूप से निर्धारित कर सकता है, जिससे पता लगाने की सटीकता सुनिश्चित होती है।टच स्क्रीन पर प्रदर्शन के माध्यम से, ऑपरेटर जल्दी से समस्या को हल कर सकते हैं और अगले स्टार्टअप शुरू कर सकते हैं।
3.4 मशीन में मशीन के सभी भागों की कार्य स्थिति को एकीकृत करने और समन्वयित करने के लिए Inovance पीएलसी प्रोग्राम करने योग्य नियंत्रक और फील्ड बस का उपयोग किया जाता है,और एक आवृत्ति कनवर्टर का उपयोग करता है एसी मोटर के प्रारंभ और संचालन को नियंत्रित करने के लिए. इनोवेशन टच स्क्रीन का उपयोग विभिन्न प्रक्रिया मापदंडों को सेट करने और प्रदर्शित करने के लिए किया जाता है। इलेक्ट्रॉनिक नियंत्रण प्रणाली तकनीकी रूप से उन्नत, संचालित करने में आसान और संचालन में विश्वसनीय है।
4मुख्य तकनीकी मापदंड
| मॉडल (कठोर स्ट्रैंडिंग मशीन) | JLK-500/6 | JLK-500/6+12 | JLK-500/6+12+18 | |
| एकल तार का व्यास | तांबा | φ1.5-5 मिमी | φ1.5-5 मिमी | φ1.5-5 मिमी |
| एल्यूमीनियम | φ1.8-5 मिमी | φ1.8-5 मिमी | φ1.8-5 मिमी | |
| अधिकतम फंसे हुए कंडक्टर ओडी | φ15 मिमी | φ25 मिमी | φ35 मिमी | |
| स्ट्रैंडिंग पिच | 6 बब्बिन स्ट्रांगिंग केज | 60-500 मिमी | 60-500 मिमी | 60-500 मिमी |
| 12 बबिन स्ट्रैंडिंग केज | 75-560 मिमी | 75-560 मिमी | ||
| 18 बब्बिन स्ट्रांगिंग केज | 92-680 मिमी | |||
| घूर्णन गति | 6 बब्बिन स्ट्रांगिंग केज | 308 आर/मिनट | 308 आर/मिनट | 308 आर/मिनट |
| 12 बबिन स्ट्रैंडिंग केज | 286 र/मिनट | 286 र/मिनट | ||
| 18 बब्बिन स्ट्रांगिंग केज | 252 आर/मिनट | |||
| कैपस्टान | कैपस्टन व्हील व्यास | 1250 मिमी | 1600 मिमी | 2000 मिमी |
| अधिकतम खींचने का बल | 8 टी | 10 टी | 12 टी | |
| बब्बिन | PND500 | PND500 | PND500 | |
| केंद्र भुगतान बॉबिन | PND500 | PND500 | PND500 | |
| बोबिन | 1800 मिमी | 2500 मिमी | 2500 मिमी | |
| अधिकतम रिहॉल-ऑफ रैखिक गति | 40 मीटर/मिनट | 45 मीटर/मिनट | 50 मी/मिनट | |
| मध्य ऊंचाई | 1000 मिमी | 1000 मिमी | 1000 मिमी | |

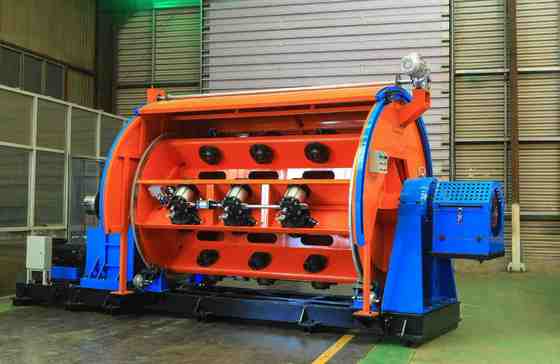

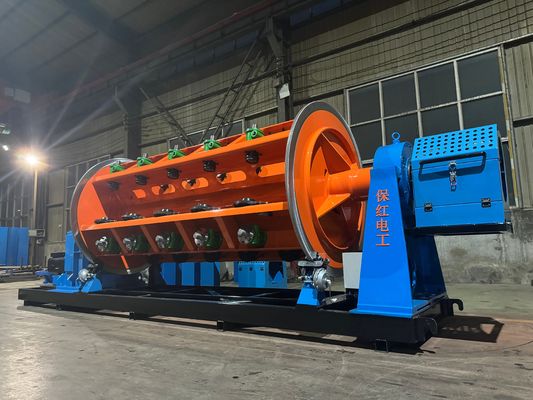

5.तस्वीरें
6.पैकिंग फोटो
7.हमारा कारखाना और परिचय
हेबेई बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड की स्थापना 1 अगस्त 2006 को हुई थी। यह हेबेई शहर के शावा टाउनशिप के औद्योगिक क्षेत्र में स्थित है, जो बीजिंग के त्रिकोणीय केंद्र में स्थित है,तियानजिन और शिजियाज़ुआंग, कंपनी सुविधाजनक परिवहन और प्रचुर मात्रा में लोहे और इस्पात का आनंद लेता है स्ट्रेन्डिंग मशीन श्रृंखला उत्पादों के उत्पादन से शुरू होकर, इसने 18 वर्षों के विकास का अनुभव किया है।
प्रतिभाओं और तकनीकी शक्ति पर पूरी तरह से भरोसा करते हुए, कंपनी लगातार नई प्रौद्योगिकियों और प्रक्रियाओं का शोध और विकास करती है। विकास और उन्नत विनिर्माण प्रौद्योगिकी, मजबूत उत्पादन क्षमता के साथ एक व्यापक आर्थिक इकाई में धीरे-धीरे विकसित होना और पूरे देश और विदेशों को कवर करने वाले बिक्री नेटवर्क।
कंपनी 30,000 वर्ग मीटर के कारखाने के क्षेत्र को कवर करती है, जिसमें 12 मैकेनिकल और इलेक्ट्रिकल इंजीनियरों सहित 100 से अधिक कर्मचारी हैं, और इसके प्रसंस्करण उपकरण 60 मिलियन युआन से अधिक हैं.वर्तमान में, बड़े पैमाने पर प्रसंस्करण उपकरण की शुरूआत और अनुसंधान, विकास और प्रक्रियाओं में सुधार, कंपनी चीन में एकमात्र निर्माता है कि JLK पिंजरे का उत्पादन बन गया है एक असेंबली लाइन पर स्ट्रैंडिंग मशीन श्रृंखला इकाइयों.
