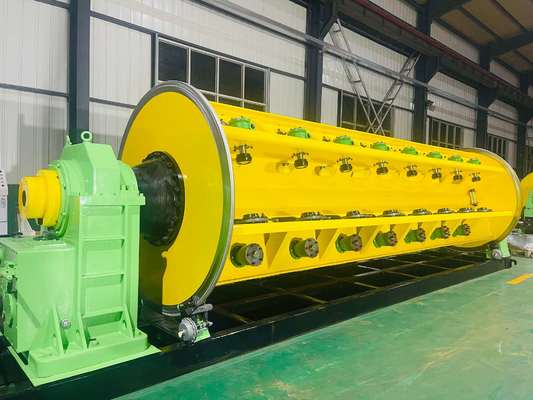

तार और केबल के लिए उच्च दक्षता वाली फ़्लोर-लोडिंग कठोर स्ट्रैंडिंग मशीन

तार और केबल के लिए उच्च दक्षता वाली फर्श-लोडिंग कठोर स्ट्रैंडिंग मशीन

1.आवेदन

यह  मशीन है मुख्यतः के लिए प्रयोग किया जाता है द उत्पादन बहुतई-सेक्शन और बड़े लम्बे स्टील-कोरएल्यूमीनियम फंसे हुए तार और तांबा, अलमइनामी और एल्यूमीनियम मिश्र धातु कंडक्टर बिना पीछे की ओर मुड़ना लंगर लगाना; यह कर सकते हैं भी होना प्रयुक्त के लिए द गैर-बैक-ट्रिस्ट घुमावदार और संपीड़ित करना गोल, विशेष-शापेड और क्षेत्र के आकार में कंडक्टर कोर

2.मुख्य घटक

2.1.Φ630भुगतान करना-बंद करना खड़े होना

2.2.#प्रकार तार मार्गदर्शन स्टैंड

2.3.6बी, 12बी, 18बी,24Bतैरना

2.4.तारों को इकट्ठा करने के लिए मरने और संपीड़न उपकरण

2.5.एमएटर काउंटर ((मैकेनिकल, इलेक्ट्रॉनिक)

2.6.Φ 2000 मजबूत डबल कैपस्टन

2.7.Φ2500 गैन्ट्री प्रकार के टेकअप और पे-ऑफ स्टैंड

2.8.विद्युत नियंत्रण प्रणाली

2.9.सुरक्षा सुरक्षा प्रणाली

2.10.साइड बॉटम रील लोडिंग डिवाइस

3.मुख्य विशेषताएं

3.1.द पूर्ण मशीन है प्रवृत्त द्वारा द स्वतंत्र मोटर, और प्रत्येक अनुभाग के पिंजरा और कैपस्टान हैं प्रवृत्त द्वारा अ seस्थायी चुंबक समकालिक सर्वो मोटर। पिंजरा है dफटाना घूमना के माध्यम से एक विशेष गियरबॉक्स, जो पारंपरिक ग्राउंड शाफ्ट लिंकेज चालित कठोर प्रकार के स्ट्रैंडर की तुलना में संरचना को सरल बनाता है और उपकरण रखरखाव को अधिक सुविधाजनक बनाता है।

3.2.पूरे मशीन के नियंत्रण को अपनाता हैएस7-चतुर200श्रृंखला पीएलसी, और विभिन्न उत्पादन प्रक्रिया मापदंडों टच स्क्रीन के माध्यम से सेट कर रहे हैं। पिंजरे और capstan के प्रत्येक खंड एक Jiangsu Zhima सर्वो मोटर द्वारा संचालित कर रहे हैं,और मोटर ड्राइवर एक आवृत्ति कनवर्टर डिवाइस हैप्रेषण की सटीकता सुनिश्चित करने के लिए, प्रेषण मोटर एक ग्रिटिंग एन्कोडर फीडबैक को अपनाता है,और पूरी मशीन संकेत संचरण सटीकता सुनिश्चित करने के लिए एक बस संचार विधि को अपनाता हैवास्तविक उत्पादन में,उपयोगकर्ताओं को आवश्यक केबल विनिर्देशों के अनुसार टच स्क्रीन पर पिच के प्रत्येक खंड के पिच और उत्पादन लाइन की गति जैसे प्रक्रिया मापदंडों सेट. शुरू करते समय,प्रत्येक ट्रांसमिशन भाग की गति स्वचालित रूप से पीएलसी द्वारा गणना की जाती है ताकि पूरी मशीन का सिंक्रनाइज़ेशन और घुमावदार तार पिच की सटीकता सुनिश्चित हो सकेइलेक्ट्रॉनिक नियंत्रण प्रणाली में उन्नत प्रौद्योगिकी, सुविधाजनक संचालन और विश्वसनीय संचालन है।

3.3.तार टूटने का पता लगाने के लिए पल्स सिद्धांत का उपयोग किया जाता है, जो पिंजरे के प्रत्येक खंड में किसी भी स्लिबिन के तार टूटने के संकेत को सटीक रूप से निर्धारित कर सकता है, जिससे पता लगाने की सटीकता सुनिश्चित होती है।टच स्क्रीन पर प्रदर्शन के माध्यम से, ऑपरेटर जल्दी से समस्या को हल कर सकते हैं और अगले स्टार्टअप शुरू कर सकते हैं।

3.4.मशीन का उपयोग करता हैएस7-200प्रोग्राम करने योग्य नियंत्रक और फ़ील्ड बस मशीन के सभी भागों की कार्य स्थिति को एकीकृत कमांड और समन्वय करने के लिए,और एक आवृत्ति कनवर्टर का उपयोग करता है एसी मोटर के प्रारंभ और संचालन को नियंत्रित करने के लिए.मैंनोवेंस टच स्क्रीन का उपयोग विभिन्न प्रक्रिया मापदंडों को सेट करने और प्रदर्शित करने के लिए किया जाता है। इलेक्ट्रॉनिक नियंत्रण प्रणाली तकनीकी रूप से उन्नत, संचालित करने में आसान और संचालन में विश्वसनीय है।

3.5इस संरचना का यांत्रिक और विद्युत नियंत्रण चीन में वर्तमान में सबसे उन्नत पूर्ण स्वचालित कॉइल लोडिंग और अनलोडिंग प्रक्रिया को अपनाता है,जो कॉइल लोडिंग और अनलोडिंग की कार्य दक्षता में काफी सुधार करता है!

4मुख्य तकनीकी मापदंड

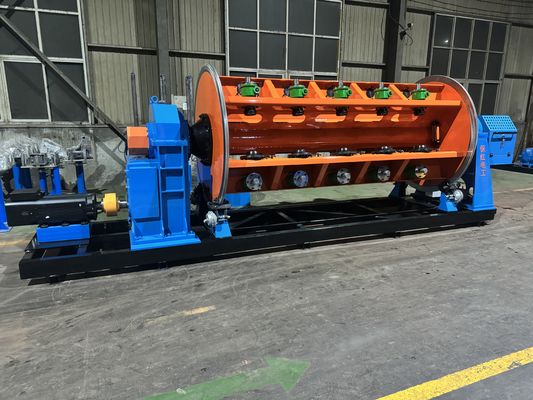

5.पीहॉट

6.पैकिंग फोटो

7.हमारा कारखाना और परिचय

हेबेई बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड की स्थापना 1 अगस्त 2006 को हुई थी। यह हेबेई शहर के शावा टाउनशिप के औद्योगिक क्षेत्र में स्थित है, जो बीजिंग के त्रिकोणीय केंद्र में स्थित है,तियानजिन और शिजियाज़ुआंग, कंपनी सुविधाजनक परिवहन और प्रचुर मात्रा में लोहे और इस्पात का आनंद लेती है स्ट्रेन्डिंग मशीन श्रृंखला उत्पादों के उत्पादन से शुरू होकर, इसने 18 वर्षों के विकास का अनुभव किया है।

प्रतिभाओं और तकनीकी शक्ति पर पूरी तरह से भरोसा करते हुए, कंपनी लगातार नई प्रौद्योगिकियों और प्रक्रियाओं का शोध और विकास करती है। विकास और उन्नत विनिर्माण प्रौद्योगिकी, मजबूत उत्पादन क्षमता के साथ एक व्यापक आर्थिक इकाई में धीरे-धीरे विकसित होना और पूरे देश और विदेशों को कवर करने वाले बिक्री नेटवर्क।

कंपनी 30,000 वर्ग मीटर के कारखाने के क्षेत्र को कवर करती है, जिसमें 100 से अधिक कर्मचारी हैं, जिनमें 12 मैकेनिकल और इलेक्ट्रिकल इंजीनियर शामिल हैं, और इसके प्रसंस्करण उपकरण कुल 60 मिलियन युआन से अधिक हैं.वर्तमान में, बड़े पैमाने पर प्रसंस्करण उपकरण की शुरूआत और अनुसंधान, विकास और प्रक्रियाओं में सुधार, कंपनी चीन में एकमात्र निर्माता है कि JLK पिंजरे का उत्पादन बन गया है एक असेंबली लाइन पर स्ट्रैंडिंग मशीन श्रृंखला इकाइयों.
