तार और केबल निर्माण के लिए 500/1+6+12 कठोर स्ट्रैंडिंग मशीन

तार और केबल के निर्माण के लिए 500/1+6+12 कठोर स्ट्रैंडिंग मशीन

1. आवेदन

यह मशीन मुख्य रूप से बड़े क्रॉस-सेक्शन और लंबी लंबाई वाले स्टील-कोर एल्यूमीनियम स्ट्रैंड्स (एसीएसआर) और एल्यूमीनियम मिश्र धातु कंडक्टरों के गैर-टोरशन स्ट्रैंडिंग के लिए उपयोग की जाती है।यह भी दौर के साथ तांबे के कंडक्टरों के गैर-टोरशन stranding और compacting के लिए लागू किया जा सकता है, विशेष आकार और क्षेत्र के आकार के कोर

2.मुख्य घटक

2.1.Φ500भुगतानखड़े होना

2.2.#प्रकार तार मार्गदर्शन स्टैंड

2.3.6बी,12बीतैरना

2.4.तार इकट्ठा मरने& संपीड़न यंत्र

2.5.एमइथरकाउंटर ((मैकेनिकल, इलेक्ट्रॉनिक)

2.6.Φ1600 मजबूत डबलकैपस्टान

2.7.Φ 1800 स्तंभप्रकार ग्रहणपार करना

2.8.विद्युत नियंत्रण प्रणाली

2.9.एमवार्षिक धक्का-पुलsसुरक्षा प्रणाली

3.मुख्य विशेषताएं

3.1.पूरी मशीन स्वतंत्र मोटर द्वारा संचालित है, और पिंजरे और capstan के प्रत्येक खंड एक अलग द्वारा संचालित कर रहे हैंपीस्थायी चुंबक सिंक्रोनस सर्वो मोटर.पिंजरे को एक समर्पित गियरबॉक्स के माध्यम से घूमने के लिए चलाया जाता है,जो पारंपरिक ग्राउंड शाफ्ट लिंकेज संचालित कठोर प्रकार के स्ट्रैंडर की तुलना में संरचना को सरल बनाता है और उपकरण रखरखाव को अधिक सुविधाजनक बनाता है.

3.2.पूरे मशीन के नियंत्रण को अपनाता हैमैंनवांस श्रृंखला पीएलसी, और विभिन्न उत्पादन प्रक्रिया पैरामीटर टच स्क्रीन के माध्यम से सेट कर रहे हैं। पिंजरे और capstan के प्रत्येक खंड एक Jiangsu Zhima सर्वो मोटर द्वारा संचालित कर रहे हैं,और मोटर ड्राइवर एक आवृत्ति कनवर्टर डिवाइस हैसंचरण सटीकता सुनिश्चित करने के लिए, संचरण मोटर एक ग्रिड एन्कोडर प्रतिक्रिया को अपनाता है, और पूरी मशीन संकेत संचरण सटीकता सुनिश्चित करने के लिए एक बस संचार विधि को अपनाती है।वास्तविक उत्पादन में, उपयोगकर्ता आवश्यक केबल विनिर्देशों के अनुसार टच स्क्रीन पर पिंजरे के प्रत्येक खंड के पिच और उत्पादन लाइन की गति जैसे प्रक्रिया मापदंडों को सेट करते हैं।प्रारंभ करते समय, प्रत्येक ट्रांसमिशन भाग की गति स्वचालित रूप से पीएलसी द्वारा गणना की जाती है ताकि पूरी मशीन का सिंक्रनाइज़ेशन और घुमावदार तार पिच की सटीकता सुनिश्चित हो सके,और पूरे मशीन के चरणहीन गति विनियमन प्राप्त करने के लिएइलेक्ट्रॉनिक नियंत्रण प्रणाली में उन्नत प्रौद्योगिकी, सुविधाजनक संचालन और विश्वसनीय संचालन है।

3.3.तार टूटने का पता लगाने के लिए पल्स सिद्धांत का उपयोग किया जाता है, जो पिंजरे के प्रत्येक खंड में किसी भी स्लिबिन के तार टूटने के संकेत को सटीक रूप से निर्धारित कर सकता है, जिससे पता लगाने की सटीकता सुनिश्चित होती है।टच स्क्रीन पर प्रदर्शन के माध्यम से, ऑपरेटर जल्दी से समस्या को हल कर सकते हैं और अगले स्टार्टअप शुरू कर सकते हैं।

3.4.मशीन का उपयोग करता हैमैंनोवेंस प्रोग्राम करने योग्य नियंत्रक और फील्ड बस मशीन के सभी भागों की कार्य स्थिति को एकीकृत आदेश और समन्वय करने के लिए,और एक आवृत्ति कनवर्टर का उपयोग करता है एसी मोटर के प्रारंभ और संचालन को नियंत्रित करने के लिए. इनोवेशन टच स्क्रीन का उपयोग विभिन्न प्रक्रिया मापदंडों को सेट करने और प्रदर्शित करने के लिए किया जाता है। इलेक्ट्रॉनिक नियंत्रण प्रणाली तकनीकी रूप से उन्नत, संचालित करने में आसान और संचालन में विश्वसनीय है।

4मुख्य तकनीकी मापदंड

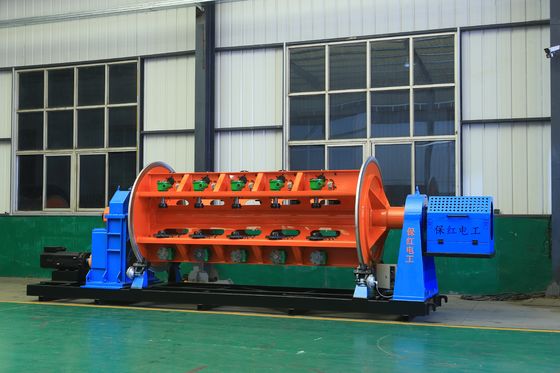

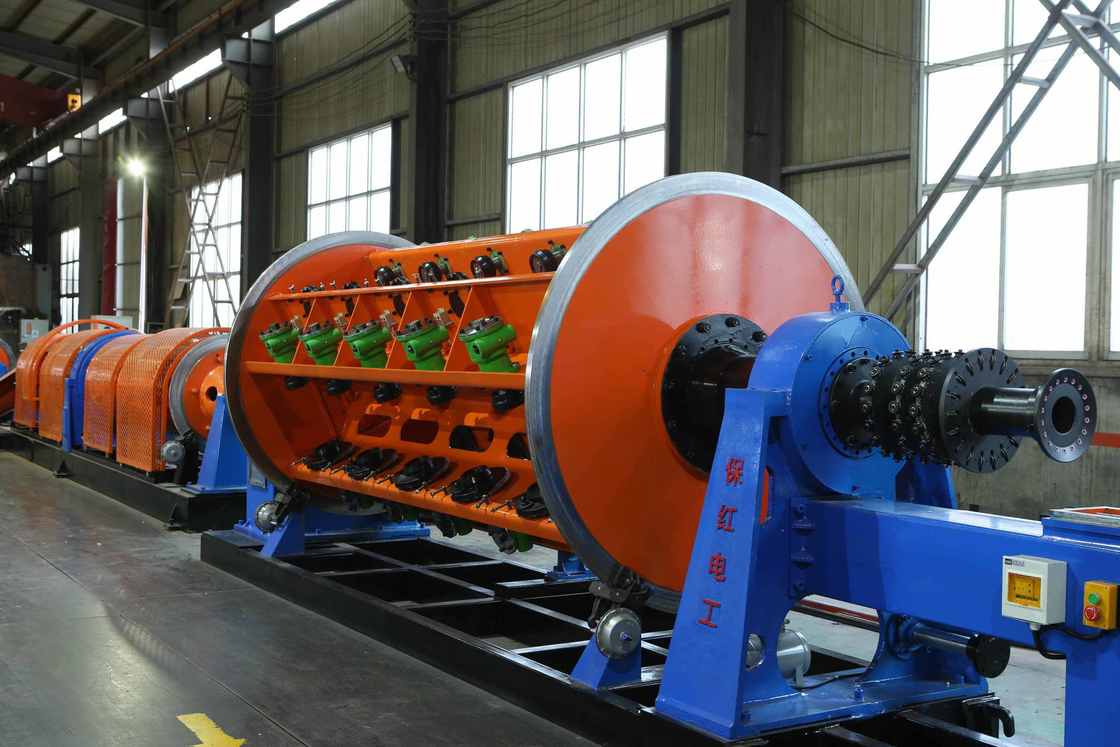

5.तस्वीरें

6.पैकिंग फोटो

7.हमारा कारखाना और परिचय

हेबेई बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड की स्थापना 1 अगस्त 2006 को हुई थी। यह हेबेई शहर के शावा टाउनशिप के औद्योगिक क्षेत्र में स्थित है, जो बीजिंग के त्रिकोणीय केंद्र में स्थित है,तियानजिन और शिजियाज़ुआंग, कंपनी सुविधाजनक परिवहन और प्रचुर मात्रा में लोहे और इस्पात का आनंद लेता है स्ट्रेन्डिंग मशीन श्रृंखला उत्पादों के उत्पादन से शुरू होकर, इसने 18 वर्षों के विकास का अनुभव किया है।

प्रतिभाओं और तकनीकी शक्ति पर पूरी तरह से भरोसा करते हुए, कंपनी लगातार नई प्रौद्योगिकियों और प्रक्रियाओं का शोध और विकास करती है। विकास और उन्नत विनिर्माण प्रौद्योगिकी, मजबूत उत्पादन क्षमता के साथ एक व्यापक आर्थिक इकाई में धीरे-धीरे विकसित होना और पूरे देश और विदेशों को कवर करने वाले बिक्री नेटवर्क।

कंपनी 30,000 वर्ग मीटर के कारखाने के क्षेत्र को कवर करती है, जिसमें 12 मैकेनिकल और इलेक्ट्रिकल इंजीनियरों सहित 100 से अधिक कर्मचारी हैं, और इसके प्रसंस्करण उपकरण 60 मिलियन युआन से अधिक हैं.वर्तमान में, बड़े पैमाने पर प्रसंस्करण उपकरण की शुरूआत और अनुसंधान, विकास और प्रक्रियाओं में सुधार, कंपनी चीन में एकमात्र निर्माता है कि JLK पिंजरे का उत्पादन बन गया है एक असेंबली लाइन पर स्ट्रैंडिंग मशीन श्रृंखला इकाइयों.
