उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| name: | Fully Auto Rigid Stranding Machine | Bobbins: | 500 / 630 / 710 |
|---|---|---|---|
| Apply for: | Power cable and conductor stranding, | Loading method: | Side bottom loading |
| Stranding pitch: | Step-less, adjustable | Brand: | BH |
| Equipment painting: | According to customer request | ||
| प्रमुखता देना: | कठोर फ्रेम स्ट्रैंडिंग मशीन,तार केबल स्ट्रैंडिंग मशीन |
||
पूरी तरह से ऑटो कठोर स्ट्रैंडिंग मशीन, इलेक्ट्रिक वायर विनिर्माण मशीन
1आवेदन
इस मशीन का प्रयोग मुख्यतः तांबे या एल्यूमीनियम सेक्टर या गोल कंडक्टर के साथ-साथ प्री-स्पाइरल सेक्टर कंडक्टर आदि के स्ट्रैन्डिंग और कॉम्पैक्टिंग के लिए किया जाता है।एक अलग इलेक्ट्रॉनिक नियंत्रण प्रणाली, हाइड्रोलिक प्रणाली ब्रैकेट के उठाने और लैंडिंग को नियंत्रित करती है।
2मुख्य घटक
2.1 भुगतान (शाफ्ट प्रकार + स्थिर प्रकार)
2.2 कठोर लटकने वाला पिंजरा
2.3 संपीड़न और असेंबली डाई धारक
2.4 एकाग्र टेपिंग मशीन
2.6 कैपस्टान (36-चरण गियरबॉक्स के साथ)
2.7 क्रॉसिंग स्टैंड
2.8 स्तंभ प्रकार का ग्रहण
2.9 मोटर + गुना वेग घटानेवाला
2.10 ट्रांसमिशन शाफ्ट
2.11 इलेक्ट्रिक कंट्रोल कैबिनेट (मुख्य कैबिनेट और ऑपरेशन कैबिनेट)
3विशेषताएं
3.1 हम ग्राहकों की आवश्यकताओं के अनुसार इस पिंजरे प्रकार के स्ट्रैंडिंग मशीन को अनुकूलित करते हैं।
3.2लोडिंग और अनलोडिंग स्वचालित स्थिति है, जो बहुत सरल ऑपरेशन है।
3.3 हाइड्रोलिक फर्श प्रकार का उपयोग करके बॉबिन समूह लोडिंग। साइड ट्रॉली लोडर्स भी वैकल्पिक हैं।
3.4 धीमी स्थिति प्रणाली लोडिंग और अनलोडिंग के सटीक कोण को सुनिश्चित करती है.
3.5 कैज के लिए डिस्क प्रकार की पनीमैटिक ब्रेक.
3.6 पीएलसी से लैस, वैकल्पिक.
4. तकनीकी डेटा
| मॉडल (कठोर स्ट्रैंडिंग मशीन) | जेएलके-500 | JLK-630 | JLK-710/720 | |
| एकल तार का व्यास | तांबा | φ1.5-5 मिमी | φ1.5-5 मिमी | φ1.5-5 मिमी |
| एल्यूमीनियम | φ1.5-5 मिमी | φ1.5-5 मिमी | φ1.5-5 मिमी | |
| अधिकतम फंसे हुए कंडक्टर ओडी | φ35-55 मिमी | φ35-55 मिमी | φ35-55 मिमी | |
| स्ट्रैंडिंग पिच | 6 बब्बिन स्ट्रांगिंग केज | 40-719 मिमी | 51-896 मिमी | 54-963 मिमी |
| 12 बबिन स्ट्रैंडिंग केज | 40-719 मिमी | 51-896 मिमी | 54-963 मिमी | |
| 18 बब्बिन स्ट्रांगिंग केज | 44-793 मिमी | 63-1056 मिमी | 57-1012 मिमी | |
| 24 बब्बिन स्ट्रांगिंग केज | 51-924 मिमी | 71-1246 मिमी | 66-1190 मिमी | |
| 30 बब्बिन स्ट्रांगिंग केज | 57-1028 मिमी | 87-1553 मिमी | 79-1403 मिमी | |
| घूर्णन गति | 6 बब्बिन स्ट्रांगिंग केज | 230.6 आर/मिनट | 180.1 आर/मिनट | 150.6 आर/मिनट |
| 12 बबिन स्ट्रैंडिंग केज | 230.6 आर/मिनट | 180.1 आर/मिनट | 150.6 आर/मिनट | |
| 18 बब्बिन स्ट्रांगिंग केज | 208.5 आर/मिनट | 155 रिन/मिनट | 142.6 आर/मिनट | |
| 24 बब्बिन स्ट्रांगिंग केज | 179 आर/मिनट | 130.1 आर/मिनट | 122.3 आर/मिनट | |
| 30 बब्बिन स्ट्रांगिंग केज | 161.8 आर/मिनट | 115.9 आर/मिनट | 102.7 आर/मिनट | |
| कैपस्टान | कैपस्टन व्हील व्यास | 2000 मिमी | 2000 मिमी | 2000 मिमी |
| अधिकतम खींचने का बल | 30 टी | 30 टी | 40 टी | |
| प्री-स्पाइरल डिवाइस | पिच | 500-2500 मिमी | 500-2500 मिमी | 500-2500 मिमी |
| मोटर शक्ति | 90-180 किलोवाट | 110-180 किलोवाट | 130-180 किलोवाट | |
| बोबिन का आकार | 500*375*127 | 630*475*127 | 710*530*127 | |
| केंद्र भुगतान बॉबिन | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| बोबिन | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| अधिकतम रिहॉल-ऑफ रैखिक गति | 69 मी/मिनट | 69 मी/मिनट | 62 मी/मिनट | |
| मध्य ऊंचाई | 1000 मिमी | 1100 मिमी | 1100 मिमी | |

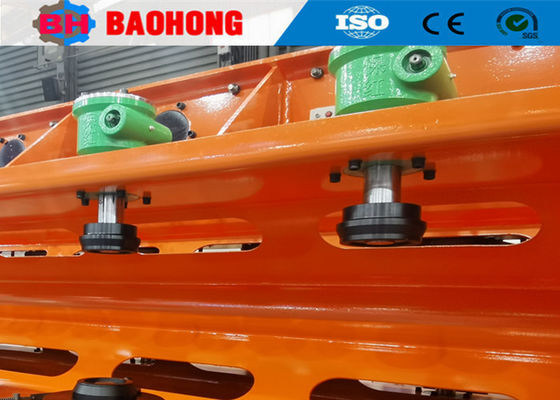

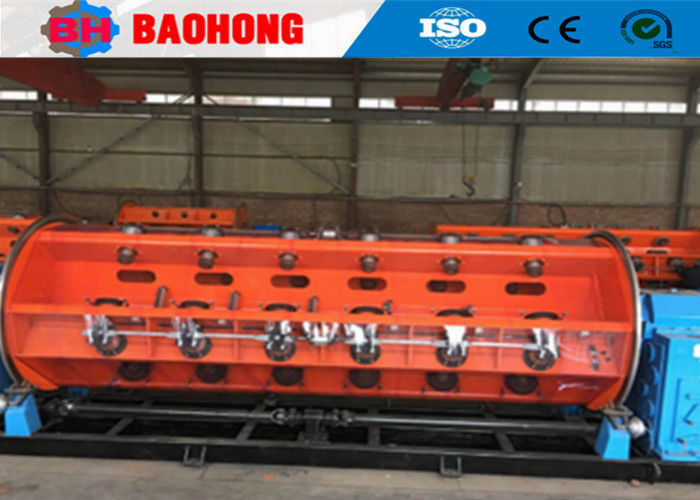

5. तस्वीरें
6पैकिंग तस्वीरें
7हमारा कारखाना और परिचय
हेजियान बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड 2006 में स्थापित किया गया था। हमारी कंपनी हेबेई प्रांत के हेजियान शहर के आर्थिक विकास क्षेत्र में स्थित है,उत्तरी चीन में तार स्ट्रैंडिंग मशीन और बिछाने की मशीन के लिए सबसे बड़ा पेशेवर निर्माता रहा है.
2006 से, हमारे ग्राहकों की देखभाल और समर्थन पर भरोसा करते हुए,Baohong मशीनरी के अनुसंधान और तार stranding मशीन और बिछाने मशीन के विकास के लिए समर्पित किया गया है और बहुत सुधार किया हैअब हम एकमात्र कारखाना बन गए हैं जो चीन में एक असेंबली लाइन प्रसंस्करण के लिए जेएलके कठोर स्ट्रैंडिंग मशीन श्रृंखला के उत्पादन को विकसित कर सकते हैं,और हम भी स्वतंत्र रूप से JGB धनुष छोड़ stranding लाइनों विकसित किया है, सीजीबी बो स्किप प्रकार के केबलिंग लाइनें और सीएलवाई हाई स्पीड क्रेड प्रकार के बिछाने की लाइनें।
अब, हेजियान बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड, 10000 वर्ग मीटर के क्षेत्र को कवर करता है, 8000 वर्ग मीटर की उत्पादन कार्यशाला। हमारी कंपनी में 10 आर एंड डी कर्मचारियों सहित 60 कर्मचारी हैं।वर्तमान में वार्षिक उत्पादन मूल्य 10 मिलियन डॉलर से अधिक है।,और चीन में सबसे महत्वपूर्ण Stranding मशीन निर्माता में से एक में विकसित किया है।
