उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| मशीन का नाम: | कठोर स्ट्रैंडिंग मशीन | आवेदन: | स्थानीय अंतरपणन |
|---|---|---|---|
| लटकी हुई सामग्री: | स्टील/सीयू/अल | मशीन की स्थिति: | नया |
| फ़ायदा: | सीई आरओएचएस एफसीसी केसी | वोल्टेज: | 380 वी, 50 हर्ट्ज, 3 चरण / अनुकूलित |
| ओईएम या नहीं: | ओम | मशीन का रंग: | वैकल्पिक |
| प्रमुखता देना: | कठोर फ्रेम strander,तार केबल stranding मशीन |
||

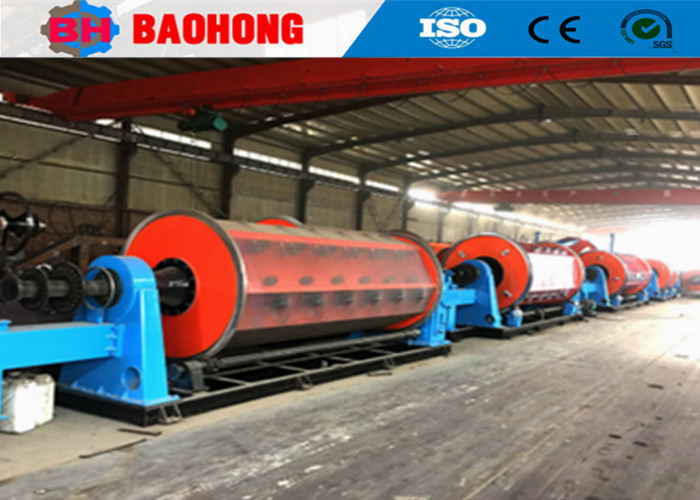

630/12+18+24 कठोर स्ट्रैंडिंग मशीन, वायर केबल बनाने की मशीन
1. कठोर स्ट्रैंडिंग मशीन का उपयोग
कठोर स्ट्रैंडिंग मशीन का उपयोग गोल या सेक्टर कंडक्टरों को मोड़ने और कॉम्पैक्ट करने के साथ-साथ विभाजित कंडक्टरों को पूर्व-सर्पिल करने के लिए किया जाता है। उदाहरण के लिए, एएसी, एएएसी, एसीएसआर, तांबे के कंडक्टर 15 वर्ग मिमी से 1500 वर्ग मिमी तक एल्यूमीनियम और तांबे के कंडक्टर। इसका उपयोग स्टील वायर आर्मरिंग परतों का उत्पादन करने के लिए भी किया जाता था।
स्टील प्लेट को फ्रेम संरचना में मोड़ने के लिए बड़ी झुकने वाली मशीन का उपयोग किया जाता है। चार फ्रेम संरचनाएं सर्कल को समान रूप से साझा करती हैं, और उन्हें दोनों तरफ बड़ी डिस्क के साथ वेल्ड किया जाता है। इसके अलावा सभी संरचनाओं को केंद्र की मोटी दीवार ट्यूब में वेल्ड किया जाता है। पूरी संरचना मजबूत और सुंदर है.
फिर पूरी संरचना को बड़े क्षैतिज खराद पर मशीनीकृत किया जाएगा। यह क्षैतिज खराद इतना बड़ा है कि एक सिरे से दूसरे सिरे को बदले बिना हर हिस्से को एक चरण में मशीनीकृत किया जा सकता है। यह प्रक्रिया पूरी संरचना की सघनता बनाए रखेगी, दोनों सिरों पर बीयरिंगों की सेवा जीवन को बढ़ाएगी।
इस डबल कॉलम वर्टिकल लेथ का उपयोग क्रैडल टाइप लेइंग-अप मशीन और स्ट्रैंडिंग मशीन के कैपस्टर के लिए बड़ी डिस्क को मोड़ने के लिए किया जाता है। यह मशीन केबल की सुरक्षा के लिए खांचे को घुमा और जला सकती है और समान ह्यूल-ऑफ बल बनाए रख सकती है।
2. तकनीकी पैरामीटर
|
मॉडल (कठोर स्ट्रैंडिंग मशीन)
|
जेएलके-500 | जेएलके-630 | जेएलके-710/720 | |
| एकल तार का व्यास | ताँबा | φ1.5-5 मिमी | φ1.5-5 मिमी | φ1.5-5 मिमी |
| अल्युमीनियम | φ1.5-5 मिमी | φ1.5-5 मिमी | φ1.5-5 मिमी | |
|
अधिकतम फंसे हुए कंडक्टर OD
|
φ35-55 मिमी | φ35-55 मिमी | φ35-55 मिमी | |
| स्ट्रैंडिंग पिच | 6 बॉबिन स्ट्रैंडिंग केज | 40-719 मिमी | 51-896 मिमी | 54-963 मिमी |
| 12 बॉबिन स्ट्रैंडिंग केज | 40-719 मिमी | 51-896 मिमी | 54-963 मिमी | |
| 18 बॉबिन स्ट्रैंडिंग केज | 44-793 मिमी | 63-1056 मिमी | 57-1012 मिमी | |
| 24 बॉबिन स्ट्रैंडिंग केज | 51-924 मिमी | 71-1246 मिमी | 66-1190 मिमी | |
| 30 बॉबिन स्ट्रैंडिंग केज | 57-1028 मिमी | 87-1553 मिमी | 79-1403 मिमी | |
| घूमने की गति | 6 बॉबिन स्ट्रैंडिंग केज | 230.6 आर/मिनट | 180.1 आर/मिनट | 150.6 आर/मिनट |
| 12 बॉबिन स्ट्रैंडिंग केज | 230.6 आर/मिनट | 180.1 आर/मिनट | 150.6 आर/मिनट | |
| 18 बॉबिन स्ट्रैंडिंग केज | 208.5 आर/मिनट | 155 आर/मिनट | 142.6 आर/मिनट | |
| 24 बॉबिन स्ट्रैंडिंग केज | 179 आर/मिनट | 130.1 आर/मिनट | 122.3 आर/मिनट | |
| 30 बॉबिन स्ट्रैंडिंग केज | 161.8 आर/मिनट | 115.9 आर/मिनट | 102.7 आर/मिनट | |
| लंगर की चरखी | कैपस्टन व्हील व्यास | 2000 मिमी | 2000 मिमी | 2000 मिमी |
| अधिकतम हौल-ऑफ बल | 30 टी | 30 टी | 40 टी | |
| प्री-सर्पिल डिवाइस | आवाज़ का उतार-चढ़ाव | 500-2500 मिमी | 500-2500 मिमी | 500-2500 मिमी |
|
मोटर शक्ति
|
90-180 किलोवाट | 110-180 किलोवाट | 130-180 किलोवाट | |
|
बॉबिन आकार
|
500*375*127 | 630*475*127 | 710*530*127 | |
|
सेंटर पेऑफ बॉबिन
|
1600*800*80 | 1600*800*80 | 1600*800*80 | |
|
टेक-अप बॉबिन
|
2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
|
अधिकतम हॉल-ऑफ रैखिक गति
|
69 मीटर/मिनट | 69 मीटर/मिनट | 62 मीटर/मिनट | |
|
केन्द्रीय ऊँचाई
|
1000 मिमी | 1100 मिमी | 1100 मिमी | |
3. तस्वीरें
4. फोटो पैक करना
5. हमारे कारखाने और कंपनी का परिचय
हेजियन बाओहोंग इलेक्ट्रिकल मशीनरी कंपनी लिमिटेड की स्थापना 2006 में हुई थी। हमारी कंपनी हेजियन शहर, हेबेई प्रांत के आर्थिक विकास क्षेत्र में स्थित है, जो उत्तरी चीन में वायर स्ट्रैंडिंग मशीन और लेइंग-अप मशीन के लिए सबसे बड़ी पेशेवर निर्माता रही है।
2006 से, अपने ग्राहकों की देखभाल और समर्थन पर भरोसा करते हुए, बाओहोंग मशीनरी वायर स्ट्रैंडिंग मशीन और लेइंग-अप मशीन के अनुसंधान और विकास के लिए समर्पित है और इसने काफी सुधार किया है। अब हम एकमात्र ऐसी फैक्ट्री बन गए हैं जो चीन में असेंबली लाइन प्रोसेसिंग के लिए जेएलके कठोर स्ट्रैंडिंग मशीन श्रृंखला के उत्पादन को विकसित कर सकती है, और हमने स्वतंत्र रूप से जेजीबी बो स्किप स्ट्रैंडिंग लाइन्स, सीजीबी बो स्किप टाइप केबलिंग लाइनें और सीएलवाई हाई स्पीड क्रैडल टाइप लेइंग-अप लाइनें भी विकसित की हैं।
अब, हेजियन बाओहोंग इलेक्ट्रिकल मशीनरी कंपनी लिमिटेड, 10000 वर्ग मीटर के क्षेत्र को कवर करती है, उत्पादन कार्यशाला 8000 वर्ग मीटर है। हमारी कंपनी में 60 कर्मचारी हैं, जिनमें 10 आर एंड डी कर्मचारी शामिल हैं। वर्तमान में वार्षिक उत्पादन मूल्य 10 मिलियन डॉलर से अधिक है, और यह चीन में सबसे महत्वपूर्ण स्ट्रैंडिंग मशीन निर्माता में से एक के रूप में विकसित हुआ है।
