उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Equipment name: | Rigid Frame Type Cable Wire Stranding | Application: | Wire stranding |
|---|---|---|---|
| Type: | Automatic machine shape | Equipment Material: | Copper, aluminum, steel, etc |
| Stranding pitch: | 500-2500mm | Diameter of single copper wire: | φ1.5-5 mm |
| Max Pulling Force: | 40T | Equipment color: | Customer request |
| प्रमुखता देना: | कठोर फ्रेम बॉबिन बनाने की मशीन,पावर केबल बॉबिन बनाने की मशीन,वायर स्ट्रैंडिंग बॉबिन बनाने की मशीन |
||
पावर केबल तार के लिए कठोर फ्रेम बॉबिन बनाने की मशीन
2.1 प्री-ट्रिस्ट और कॉम्पैक्टिंग डिवाइस 3 सेट
2.2 12 &18,24 स्ट्रैडिंग केज प्रत्येक 1 सेट
2.3 संपीड़न और असेंबली डाई धारक 1 सेट
2.4 एकाग्र टेपिंग मशीन 1 सेट
2.5 मीटर काउंटर 1 सेट
2.6 मजबूत डबल-हॉल-ऑफ कैपस्टन 1 सेट
2.7 क्रॉसिंग स्टैंड के साथ स्तंभ प्रकार का ग्रहण 1 सेट
2.8 ट्रांसमिशन शाफ्ट 1 सेट
2.9 इलेक्ट्रिक कंट्रोल कैबिनेट (मुख्य कैबिनेट और ऑपरेशन कैबिनेट) 1 सेट प्रत्येक
2.10 सुरक्षा सुरक्षा प्रणाली 1 सेट
3विशेषताएं
3.1 तन्यता की सतह को पट्टीबद्ध किया जाता है, जो तन्यता को स्थिर और संतुलित करने के लिए सुनिश्चित कर सकता है।
3.2 प्रत्येक पिंजरे में जॉगिंग बटन और आपातकालीन स्टॉप बटन लगा होता है।
3.3 हाइड्रोलिक फर्श प्रकार का उपयोग करके बॉबिन समूह लोडिंग। साइड ट्रॉली लोडर्स भी वैकल्पिक हैं।
3.4 भारी संपीड़न भार के लिए उपयुक्त ढलान डिजाइन डबल व्हील कैपस्टान।
3.5 प्रत्येक पिंजरे पर एक हाइड्रोलिक साइड-बटम लोडिंग डिवाइस लगाया जाता है।
3.6 पीएलसी से लैस, वैकल्पिक.
4. तकनीकी मापदंड
|
मॉडल (कठोर स्ट्रैंडिंग मशीन)
|
जेएलके-500 | JLK-630 | JLK-710/720 | |
|
एकल तार का व्यास |
तांबा | φ1.5-5 मिमी | φ1.5-5 मिमी | φ1.5-5 मिमी |
| एल्यूमीनियम | φ1.5-5 मिमी | φ1.5-5 मिमी | φ1.5-5 मिमी | |
|
अधिकतम फंसे हुए कंडक्टर ओडी
|
φ35-55 मिमी | φ35-55 मिमी | φ35-55 मिमी | |
| स्ट्रैंडिंग पिच | 6 बब्बिन स्ट्रांगिंग केज | 40-719 मिमी | 51-896 मिमी | 54-963 मिमी |
| 12 बबिन स्ट्रैंडिंग केज | 40-719 मिमी | 51-896 मिमी | 54-963 मिमी | |
| 18 बब्बिन स्ट्रांगिंग केज | 44-793 मिमी | 63-1056 मिमी | 57-1012 मिमी | |
| 24 बब्बिन स्ट्रांगिंग केज | 51-924 मिमी | 71-1246 मिमी | 66-1190 मिमी | |
| 30 बब्बिन स्ट्रांगिंग केज | 57-1028 मिमी | 87-1553 मिमी | 79-1403 मिमी | |
| घूर्णन गति | 6 बब्बिन स्ट्रांगिंग केज | 230.6 आर/मिनट | 180.1 आर/मिनट | 150.6 आर/मिनट |
| 12 बबिन स्ट्रैंडिंग केज | 230.6 आर/मिनट | 180.1 आर/मिनट | 150.6 आर/मिनट | |
| 18 बब्बिन स्ट्रांगिंग केज | 208.5 आर/मिनट | 155 रिन/मिनट | 142.6 आर/मिनट | |
| 24 बब्बिन स्ट्रांगिंग केज | 179 आर/मिनट | 130.1 आर/मिनट | 122.3 आर/मिनट | |
| 30 बब्बिन स्ट्रांगिंग केज | 161.8 आर/मिनट | 115.9 आर/मिनट | 102.7 आर/मिनट | |
| कैपस्टान | कैपस्टन व्हील व्यास | 2000 मिमी | 2000 मिमी | 2000 मिमी |
| अधिकतम खींचने का बल | 30 टी | 30 टी | 40 टी | |
| प्री-स्पाइरल डिवाइस | पिच | 500-2500 मिमी | 500-2500 मिमी | 500-2500 मिमी |
|
मोटर शक्ति
|
90-180 किलोवाट | 110-180 किलोवाट | 130-180 किलोवाट | |
|
बोबिन का आकार
|
500*375*127 | 630*475*127 | 710*530*127 | |
|
केंद्र भुगतान बॉबिन
|
1600*800*80 | 1600*800*80 | 1600*800*80 | |
|
बोबिन
|
2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
|
अधिकतम रिहॉल-ऑफ रैखिक गति
|
69 मी/मिनट | 69 मी/मिनट | 62 मी/मिनट | |
|
मध्य ऊंचाई
|
1000 मिमी | 1100 मिमी | 1100 मिमी | |

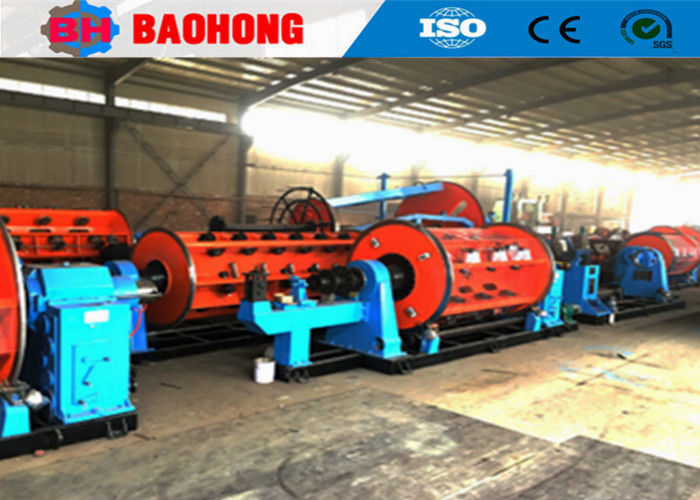

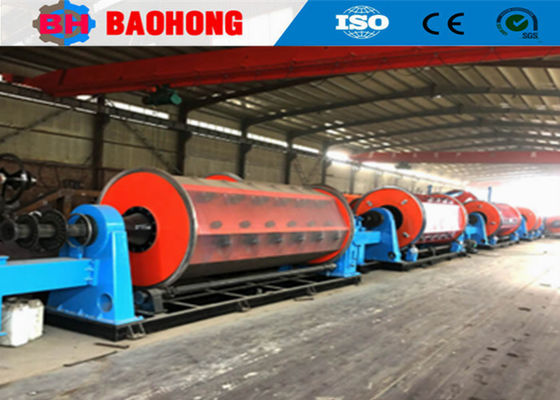

5. तस्वीरें
6पैकिंग तस्वीरें
7हमारे कारखाने और कंपनी का परिचय
हेजियान बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड 2006 में स्थापित किया गया था। हमारी कंपनी हेबेई प्रांत के हेजियान शहर के आर्थिक विकास क्षेत्र में स्थित है,उत्तरी चीन में तार स्ट्रैंडिंग मशीन और बिछाने की मशीन के लिए सबसे बड़ा पेशेवर निर्माता रहा है.
2006 से, हमारे ग्राहकों की देखभाल और समर्थन पर भरोसा करते हुए,Baohong मशीनरी के अनुसंधान और तार stranding मशीन और बिछाने की मशीन के विकास के लिए समर्पित किया गया है और बहुत सुधार किया हैअब हम एकमात्र कारखाना बन गए हैं जो चीन में एक असेंबली लाइन प्रसंस्करण के लिए जेएलके कठोर स्ट्रैंडिंग मशीन श्रृंखला के उत्पादन को विकसित कर सकते हैं,और हम भी स्वतंत्र रूप से JGB धनुष छोड़ stranding लाइनों विकसित किया है, सीजीबी बो स्किप प्रकार के केबलिंग लाइनें और सीएलवाई हाई स्पीड क्रेड प्रकार के बिछाने की लाइनें।
अब, हेजियान बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड, 10000 वर्ग मीटर के क्षेत्र को कवर करता है, 8000 वर्ग मीटर की उत्पादन कार्यशाला। हमारी कंपनी में 10 आर एंड डी कर्मचारियों सहित 60 कर्मचारी हैं।वर्तमान में वार्षिक उत्पादन मूल्य 10 मिलियन डॉलर से अधिक है।,और चीन में सबसे महत्वपूर्ण Stranding मशीन निर्माता में से एक में विकसित किया है।
