| प्रोडक्ट का नाम: | कठोर फ्रेम वायर और केबल स्ट्रैंडिंग मशीन | समारोह: | तार फँसना |
|---|---|---|---|
| रील का आकार: | 500/630/710/720 | लटकी हुई सामग्री: | तांबा, एल्यूमीनियम, स्टील |
| उपकरण का रंग: | ग्राहक अनुरोध के अनुसार | गारंटी अवधि: | 12 महीने |
| प्रमुखता देना: | स्वचालित कठोर फ्रेम स्ट्रैंडिंग मशीन,500 मिमी बॉबिन कठोर स्ट्रैंडिंग मशीन,253RPM कठोर फ्रेम स्ट्रैंडिंग मशीन |
||
500 मिमी बॉबिन स्वचालित कठोर फ़्रेम वायर और केबल स्ट्रैंडिंग मशीन 253RPM
1. आवेदन
मशीन का उपयोग मुख्य रूप से तांबे या एल्यूमीनियम सेक्टर या गोल कंडक्टर के स्ट्रैंडिंग और कॉम्पैक्टिंग के साथ-साथ प्री-सर्पिल सेक्टर कंडक्टर आदि के लिए किया जाता है। कठोर फ्रेम स्ट्रैंडिंग को 1+6+12+18+24+30+36 बॉबिन केज के साथ डिज़ाइन किया गया है। बॉबिन: 500 मिमी, 630 मिमी, 710 मिमी डीआईएन 46397 मानक।
2. मुख्य घटक
2.1 पे-ऑफ 1 सेट
2.2 12.18बी कठोर स्ट्रैंडर 1 सेट
2.3 कॉम्पैक्टिंग और असेंबली डाई होल्डर 1 सेट
2.4 कंसेंट्रिक टेपिंग मशीन 1 सेट
2.5 मीटर काउंटर 1 सेट
2.6 कैपस्टन (36-स्टेप गियरबॉक्स के साथ) 1 सेट
2.7 ट्रैवर्सिंग स्टैंड 1 सेट
2.8 कॉलम प्रकार टेक-अप 1 सेट
2.10 ट्रांसमिशन शाफ्ट 1 सेट
2.11 इलेक्ट्रिक कंट्रोल कैबिनेट 1 सेट प्रत्येक
3. विशेषताएं
3.1 हम ग्राहकों की आवश्यकताओं के अनुसार इस केज प्रकार की स्ट्रैंडिंग मशीन को अनुकूलित करते हैं।
3.2 उच्च दक्षता और गति। केज की अधिकतम गति 253 आरपीएम। अधिकतम लाइन गति 62.3 मीटर/मिनट।
3.3 हाइड्रोलिक फ़्लोर प्रकार का उपयोग करके बॉबिन समूह लोडिंग। साइड ट्रॉली लोडर भी वैकल्पिक है.
3.4 भारी कॉम्पैक्टिंग भार के लिए उपयुक्त तिरछा डिज़ाइन वाला डबल व्हील कैपस्टन।
4. तकनीकी पैरामीटर
| मॉडल (कठोर स्ट्रैंडिंग मशीन) | जेएलके-500 | जेएलके-630 | जेएलके-710/720 | |
| एकल तार का व्यास | ताँबा | φ1.5-5 मिमी | φ1.5-5 मिमी | φ1.5-5 मिमी |
| अल्युमीनियम | φ1.5-5 मिमी | φ1.5-5 मिमी | φ1.5-5 मिमी | |
| अधिकतम फंसे हुए कंडक्टर OD | φ35-55 मिमी | φ35-55 मिमी | φ35-55 मिमी | |
| स्ट्रैंडिंग पिच | 6 बॉबिन स्ट्रैंडिंग केज | 40-719 मिमी | 51-896 मिमी | 54-963 मिमी |
| 12 बॉबिन स्ट्रैंडिंग केज | 40-719 मिमी | 51-896 मिमी | 54-963 मिमी | |
| 18 बॉबिन स्ट्रैंडिंग केज | 44-793 मिमी | 63-1056 मिमी | 57-1012 मिमी | |
| 24 बॉबिन स्ट्रैंडिंग केज | 51-924 मिमी | 71-1246 मिमी | 66-1190 मिमी | |
| 30 बॉबिन स्ट्रैंडिंग केज | 57-1028 मिमी | 87-1553 मिमी | 79-1403 मिमी | |
| घूमने की गति | 6 बॉबिन स्ट्रैंडिंग केज | 230.6 आर/मिनट | 180.1 आर/मिनट | 150.6 आर/मिनट |
| 12 बॉबिन स्ट्रैंडिंग केज | 230.6 आर/मिनट | 180.1 आर/मिनट | 150.6 आर/मिनट | |
| 18 बॉबिन स्ट्रैंडिंग केज | 208.5 आर/मिनट | 155 आर/मिनट | 142.6 आर/मिनट | |
| 24 बॉबिन स्ट्रैंडिंग केज | 179 आर/मिनट | 130.1 आर/मिनट | 122.3 आर/मिनट | |
| 30 बॉबिन स्ट्रैंडिंग केज | 161.8 आर/मिनट | 115.9 आर/मिनट | 102.7 आर/मिनट | |
| लंगर की चरखी | कैपस्टन व्हील व्यास | 2000 मिमी | 2000 मिमी | 2000 मिमी |
| अधिकतम हौल-ऑफ बल | 30 टी | 30 टी | 40 टी | |
| प्री-सर्पिल डिवाइस | आवाज़ का उतार-चढ़ाव | 500-2500 मिमी | 500-2500 मिमी | 500-2500 मिमी |
| मोटर शक्ति | 90-180 किलोवाट | 110-180 किलोवाट | 130-180 किलोवाट | |
| बॉबिन आकार | 500*375*127 | 630*475*127 | 710*530*127 | |
| सेंटर पेऑफ बॉबिन | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| टेक-अप बॉबिन | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| अधिकतम हॉल-ऑफ रैखिक गति | 69 मीटर/मिनट | 69 मीटर/मिनट | 62 मीटर/मिनट | |
| केन्द्रीय ऊँचाई | 1000 मिमी | 1100 मिमी | 1100 मिमी | |

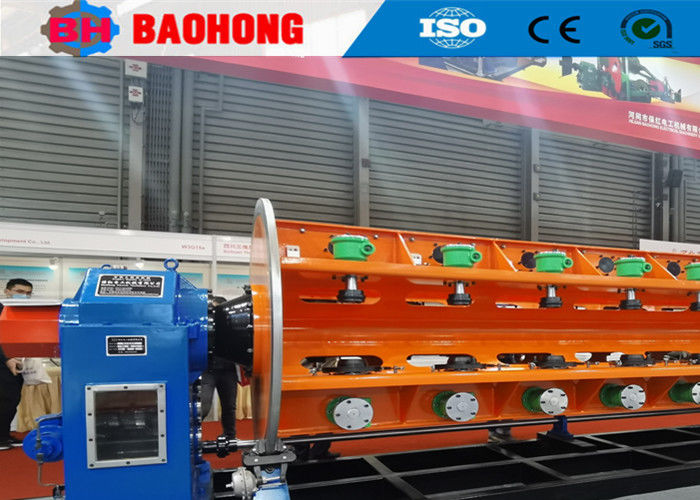

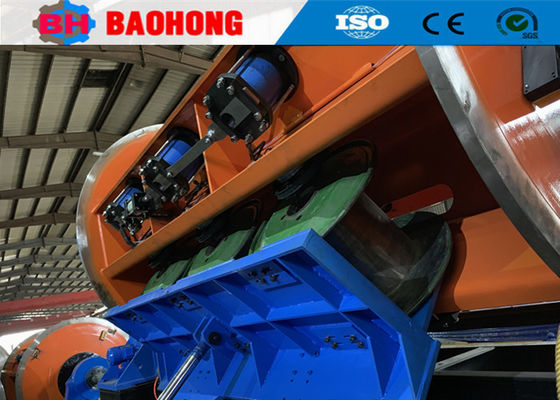

5. तस्वीरें
6. तस्वीरें पैक करना
7. हमारे कारखाने और कंपनी का परिचय
हेजियन बाओहोंग इलेक्ट्रिकल मशीनरी कंपनी लिमिटेड की स्थापना 2006 में हुई थी। हमारी कंपनी हेजियन शहर, हेबेई प्रांत के आर्थिक विकास क्षेत्र में स्थित है, जो उत्तरी चीन में वायर स्ट्रैंडिंग मशीन और लेइंग-अप मशीन के लिए सबसे बड़ी पेशेवर निर्माता रही है।
2006 से, अपने ग्राहकों की देखभाल और समर्थन पर भरोसा करते हुए, बाओहोंग मशीनरी वायर स्ट्रैंडिंग मशीन और लेइंग-अप मशीन के अनुसंधान और विकास के लिए समर्पित है और इसने काफी सुधार किया है। अब हम एकमात्र ऐसी फैक्ट्री बन गए हैं जो चीन में असेंबली लाइन प्रोसेसिंग के लिए जेएलके कठोर स्ट्रैंडिंग मशीन श्रृंखला के उत्पादन को विकसित कर सकती है, और हमने स्वतंत्र रूप से जेजीबी बो स्किप स्ट्रैंडिंग लाइन्स, सीजीबी बो स्किप टाइप केबलिंग लाइनें और सीएलवाई हाई स्पीड क्रैडल टाइप लेइंग-अप लाइनें भी विकसित की हैं।
अब, हेजियन बाओहोंग इलेक्ट्रिकल मशीनरी कंपनी लिमिटेड, 10000 वर्ग मीटर के क्षेत्र को कवर करती है, उत्पादन कार्यशाला 8000 वर्ग मीटर है। हमारी कंपनी में 60 कर्मचारी हैं, जिनमें 10 आर एंड डी कर्मचारी शामिल हैं। वर्तमान में वार्षिक उत्पादन मूल्य 10 मिलियन डॉलर से अधिक है, और यह चीन में सबसे महत्वपूर्ण स्ट्रैंडिंग मशीन निर्माता में से एक के रूप में विकसित हुआ है।
