उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | कठोर फ्रेम केबल स्ट्रैंडिंग मशीन | उपयोग के लिए: | वायर स्ट्रैंडिंग |
|---|---|---|---|
| बोबिन्स: | 500/630/710/720 | सामग्री: | क्यू, अल, स्टील के तार |
| पीएलसी ब्रांड: | सीमेंस | Max. मैक्स। Pulling Force कर्षण बल: | 30 टी |
| रंग: | अनुकूलन | वारंटी समय: | 12 महीने |
| प्रमुखता देना: | कठोर केबल स्ट्रैंडिंग मशीन 500,पीएलसी कंट्रोल केबल स्ट्रैंडिंग मशीन,बेयर वायर स्ट्रैंडर मशीन |
||
500 पी.एल.सी. नियंत्रण कठोर फ्रेम केबल स्ट्रैंडिंग मशीन
1आवेदन
यह मशीन निम्नलिखित बिजली केबलों का उत्पादन करने के लिए लंबी लंबाई और अनुभाग नग्न एल्यूमीनियम तांबे, एल्यूमीनियम मिश्र धातु, एल्यूमीनियम केबल स्टील सुदृढीकरण तारों के लिए उपयुक्त है,सेक्टर के आकार के कंडक्टरउच्च कठोरता, उच्च प्रदर्शन, उच्च गति और कम जड़ता के साथ।
2मुख्य घटक
2.1 भुगतान 1 सेट
2.2 कठोर स्ट्रैंडर प्रत्येक रील 1 सेट
2.3 संपीड़न और असेंबली डाई धारक 1 सेट
2.4 पूर्व-घुमाव और संपीड़न उपकरण 1 सेट
2.5 मीटर काउंटर 1 सेट
2.6 कैपस्टान 1 सेट
2.7 क्रॉसिंग स्टैंड 1 सेट के साथ ले लो
2.8 मुख्य कैबिनेट और ऑपरेशन कैबिनेट 1 सेट प्रत्येक
3विशेषताएं
3.1 36-चरण वाले परिवर्तनीय गियरबॉक्स, दोहरी खींचने और दोहरी सक्रिय उपकरण द्वारा संचालित।
3.2 पूरी संरचना को बड़े क्षैतिज टर्न पर मशीनीकृत किया जाएगा।
3.3 लेने और पार करने वाले स्टैंड में स्तंभ प्रकार और पोर्टल प्रकार का भी प्रयोग किया जा सकता है।
3.4 यह मशीन पूरी लाइन को नियंत्रित करने के लिए मूल आयातित पीएलसी का उपयोग करती है, संबंधित विद्युत उपकरणों की सेटिंग और संचालन को नियंत्रित करती है.
3.5 सबसे उन्नत आपातकालीन स्टॉप डिवाइस, प्रत्येक रील को सीधे नियंत्रित करता है. जैसे ही कोई तार टूट जाता है, पूरी मशीन स्वचालित रूप से एक बार में बंद हो जाएगी.
4. तकनीकी मापदंड
| मॉडल (कठोर स्ट्रैंडिंग मशीन) | जेएलके-500 | JLK-630 | JLK-710/720 | |
| एकल तार का व्यास | तांबा | φ1.5-5 मिमी | φ1.5-5 मिमी | φ1.5-5 मिमी |
| एल्यूमीनियम | φ1.5-5 मिमी | φ1.5-5 मिमी | φ1.5-5 मिमी | |
| अधिकतम फंसे हुए कंडक्टर ओडी | φ35-55 मिमी | φ35-55 मिमी | φ35-55 मिमी | |
| स्ट्रैंडिंग पिच | 6 बब्बिन स्ट्रांगिंग केज | 40-719 मिमी | 51-896 मिमी | 54-963 मिमी |
| 12 बबिन स्ट्रैंडिंग केज | 40-719 मिमी | 51-896 मिमी | 54-963 मिमी | |
| 18 बब्बिन स्ट्रांगिंग केज | 44-793 मिमी | 63-1056 मिमी | 57-1012 मिमी | |
| 24 बब्बिन स्ट्रांगिंग केज | 51-924 मिमी | 71-1246 मिमी | 66-1190 मिमी | |
| 30 बब्बिन स्ट्रांगिंग केज | 57-1028 मिमी | 87-1553 मिमी | 79-1403 मिमी | |
| घूर्णन गति | 6 बब्बिन स्ट्रांगिंग केज | 230.6 आर/मिनट | 180.1 आर/मिनट | 150.6 आर/मिनट |
| 12 बबिन स्ट्रैंडिंग केज | 230.6 आर/मिनट | 180.1 आर/मिनट | 150.6 आर/मिनट | |
| 18 बब्बिन स्ट्रांगिंग केज | 208.5 आर/मिनट | 155 रिन/मिनट | 142.6 आर/मिनट | |
| 24 बब्बिन स्ट्रांगिंग केज | 179 आर/मिनट | 130.1 आर/मिनट | 122.3 आर/मिनट | |
| 30 बब्बिन स्ट्रांगिंग केज | 161.8 आर/मिनट | 115.9 आर/मिनट | 102.7 आर/मिनट | |
| कैपस्टान | कैपस्टन व्हील व्यास | 2000 मिमी | 2000 मिमी | 2000 मिमी |
| अधिकतम खींचने का बल | 30 टी | 30 टी | 40 टी | |
| प्री-स्पाइरल डिवाइस | पिच | 500-2500 मिमी | 500-2500 मिमी | 500-2500 मिमी |
| मोटर शक्ति | 90-180 किलोवाट | 110-180 किलोवाट | 130-180 किलोवाट | |
| बोबिन का आकार | 500*375*127 | 630*475*127 | 710*530*127 | |
| केंद्र भुगतान बॉबिन | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| बोबिन | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| अधिकतम रिहॉल-ऑफ रैखिक गति | 69 मी/मिनट | 69 मी/मिनट | 62 मी/मिनट | |
| मध्य ऊंचाई | 1000 मिमी | 1100 मिमी | 1100 मिमी | |

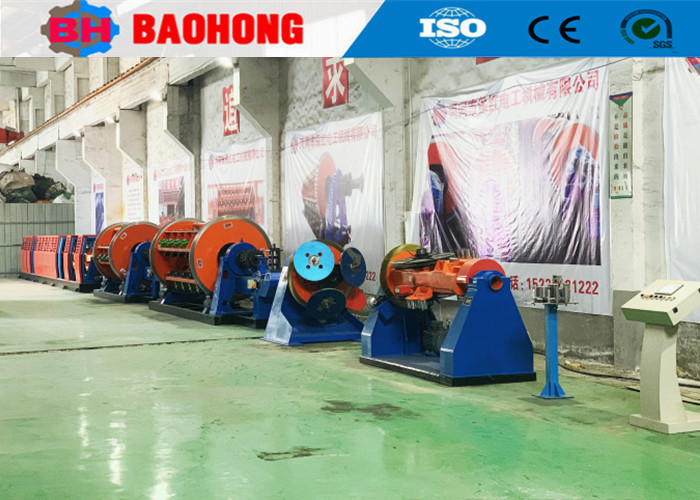

5. तस्वीरें
6पैकिंग तस्वीरें
7हमारे कारखाने और कंपनी का परिचय
हेजियान बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड 2006 में स्थापित किया गया था। हमारी कंपनी हेबेई प्रांत के हेजियान शहर के आर्थिक विकास क्षेत्र में स्थित है,उत्तरी चीन में तार स्ट्रैंडिंग मशीन और बिछाने की मशीन के लिए सबसे बड़ा पेशेवर निर्माता रहा है.
2006 से, हमारे ग्राहकों की देखभाल और समर्थन पर भरोसा करते हुए,Baohong मशीनरी के अनुसंधान और तार stranding मशीन और बिछाने मशीन के विकास के लिए समर्पित किया गया है और बहुत सुधार किया हैअब हम एकमात्र कारखाना बन गए हैं जो चीन में एक असेंबली लाइन प्रसंस्करण के लिए जेएलके कठोर स्ट्रैंडिंग मशीन श्रृंखला के उत्पादन को विकसित कर सकते हैं,और हम भी स्वतंत्र रूप से JGB धनुष छोड़ stranding लाइनों विकसित किया है, सीजीबी बो स्किप प्रकार के केबलिंग लाइनें और सीएलवाई हाई स्पीड क्रेड प्रकार के बिछाने की लाइनें।
अब, हेजियान बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड, 10000 वर्ग मीटर के क्षेत्र को कवर करता है, 8000 वर्ग मीटर की उत्पादन कार्यशाला। हमारी कंपनी में 10 आर एंड डी कर्मचारियों सहित 60 कर्मचारी हैं।वर्तमान में वार्षिक उत्पादन मूल्य 10 मिलियन डॉलर से अधिक है।,और चीन में सबसे महत्वपूर्ण Stranding मशीन निर्माता में से एक में विकसित किया है।
व्यक्ति से संपर्क करें: Daisy
दूरभाष: +8618256531268
