उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रोडक्ट का नाम: | पूर्ण-स्वचालित बुद्धिमान कॉइलर JLK-630/1+6+12+18+24 अलग मोटर ड्राइव के साथ | सामग्री: | कॉपर, अल तार और स्टील के तार |
|---|---|---|---|
| प्रयोग: | स्थानीय अंतरपणन | Max. मैक्स। stranded conductor OD फंसे हुए कंडक्टर ओडी: | φ45 मिमी |
| आकार: | स्वचालित मशीन आकार | मैक्स हॉल-ऑफ फोर्स: | 15t |
| रंग: | ग्राहक की आवश्यकता | गारंटी: | 12 महीने |
पूर्ण स्वचालित बुद्धिमान कोइलर JLK-630/1+6+12+18+24 अलग मोटर ड्राइव के साथ
1आवेदन
यह मशीन मुख्य रूप से बड़े अनुभाग और बड़े लंबाई स्टील-कोर एल्यूमीनियम स्ट्रैन्डेड तार और तांबा, एल्यूमीनियम और के उत्पादन के लिए प्रयोग किया जाता है
एल्यूमीनियम मिश्र धातु के कंडक्टरों के बिना बैक-ट्रिस्ट स्ट्रैंडिंग; यह भी गैर-बैक-ट्रिस्ट घुमाव और गोल, विशेष-
आकार और क्षेत्र के आकार के कंडक्टर कोर।
2मुख्य तकनीकी मापदंड
| मॉडल (कठोर स्ट्रैंडिंग मशीन) | JLK-630/6 | JLK-630/6+12 | JLK-630/6+12+18+24 | |
| एकल तार का व्यास | तांबा | φ1.5-5 मिमी | φ1.5-5 मिमी | φ1.5-5 मिमी |
| एल्यूमीनियम | φ1.8-5 मिमी | φ1.8-5 मिमी | φ1.8-5 मिमी | |
| अधिकतम फंसे हुए कंडक्टर ओडी | φ15 मिमी | φ25 मिमी | φ45 मिमी | |
| स्ट्रैंडिंग पिच | 6 बब्बिन स्ट्रांगिंग केज | 60-500 मिमी | 60-500 मिमी | 60-500 मिमी |
| 12 बबिन स्ट्रैंडिंग केज | 75-560 मिमी | 75-560 मिमी | ||
| 18 बब्बिन स्ट्रांगिंग केज | 92-680 मिमी | |||
| 24 बब्बिन स्ट्रांगिंग केज | 108-790 मिमी | |||
| घूर्णन गति | 6 बब्बिन स्ट्रांगिंग केज | 258 आर/मिनट | 258 आर/मिनट | 258 आर/मिनट |
| 12 बबिन स्ट्रैंडिंग केज | 236 रु/मिनट | 236 रु/मिनट | ||
| 18 बब्बिन स्ट्रांगिंग केज | 202 आर/मिनट | |||
| 24 बब्बिन स्ट्रांगिंग केज | 176 रु/मिनट | |||
| कैपस्टान | कैपस्टन व्हील व्यास | 1250 मिमी | 1600 मिमी | 2000 मिमी |
| अधिकतम खींचने का बल | 8 टी | 10 टी | 15 टी | |
| बोबिन का आकार | PND630 | PND630 | PND630 | |
| केंद्र भुगतान बॉबिन | PND630 | PND630 | PND630 | |
| बोबिन | 1800 मिमी | 2500 मिमी | 2500 मिमी | |
| अधिकतम रिहॉल-ऑफ रैखिक गति | 35 मीटर/मिनट | 40 मी/मिनट | 50 मी/मिनट | |
| मध्य ऊंचाई | 1000 मिमी | 1100 मिमी | 1100 मिमी | |
3मुख्य विशेषताएं
3.1 पूरी मशीन को स्वतंत्र मोटर द्वारा चलाया जाता है और पिंजरे और कैपस्टन के प्रत्येक खंड को एक अलग स्थायी चुंबक द्वारा चलाया जाता है
सिंक्रोनस सर्वो मोटर। पिंजरे को एक समर्पित गियरबॉक्स के माध्यम से घूमने के लिए चलाया जाता है जो पारंपरिक ग्राउंड की तुलना में संरचना को सरल बनाता है
शाफ्ट लिंकेज चालित कठोर प्रकार के स्ट्रेंडर और उपकरण रखरखाव को अधिक सुविधाजनक बनाता है।
3.2 पूरी मशीन का नियंत्रण इनोवेशन सीरीज पीएलसी को अपनाता है और विभिन्न उत्पादन प्रक्रिया मापदंडों को टच स्क्रीन के माध्यम से सेट किया जाता है।
पिंजरे के प्रत्येक खंड और capstan एक Jiangsu Zhima सर्वो मोटर द्वारा संचालित कर रहे हैं, और मोटर चालक एक आवृत्ति कनवर्टर डिवाइस है।
ट्रांसमिशन सटीकता, ट्रांसमिशन मोटर एक ग्रिटिंग एन्कोडर प्रतिक्रिया को अपनाता है, और पूरी मशीन एक बस संचार विधि को अपनाती है
वास्तविक उत्पादन में, उपयोगकर्ता प्रक्रिया मापदंडों को सेट करते हैं जैसे कि पिंजरे के प्रत्येक खंड का पिच और
आवश्यक केबल विनिर्देशों के अनुसार टच स्क्रीन पर उत्पादन लाइन की गति।
भाग स्वचालित रूप से पीएलसी द्वारा गणना की जाती है ताकि पूरी मशीन का सिंक्रनाइज़ेशन और घुमावदार तार पिच की सटीकता सुनिश्चित हो सके और
इलेक्ट्रॉनिक नियंत्रण प्रणाली में उन्नत प्रौद्योगिकी, सुविधाजनक संचालन और
विश्वसनीय संचालन।
3.3 धड़कन सिद्धांत का उपयोग तार टूटने का पता लगाने के लिए किया जाता है, जो तार के प्रत्येक खंड में किसी भी स्लिबिन के तार टूटने के संकेत को सटीक रूप से निर्धारित कर सकता है
टचस्क्रीन पर डिस्प्ले के माध्यम से, ऑपरेटर जल्दी से समस्या को हल कर सकते हैं और अगले स्टार्ट शुरू कर सकते हैं
उठो.
3.4 इस मशीन में इनोवेशन प्रोग्राम करने योग्य नियंत्रक और फील्ड बस का उपयोग किया जाता है ताकि मशीन के सभी भागों की कार्य स्थिति को एकीकृत कमांड और समन्वयित किया जा सके।
मशीन, और एक आवृत्ति कनवर्टर का उपयोग करता है शुरू करने और एसी मोटर के संचालन को नियंत्रित करने के लिए।
इलेक्ट्रॉनिक नियंत्रण प्रणाली तकनीकी रूप से उन्नत, संचालित करने में आसान और विश्वसनीय है।
3.5 इस संरचना का यांत्रिक और विद्युत नियंत्रण वर्तमान में सबसे उन्नत पूर्ण स्वचालित कॉइल लोडिंग और अनलोडिंग प्रक्रिया को अपनाता है
चीन, जो कॉइल लोडिंग और अनलोडिंग की कार्य कुशलता में काफी सुधार करता है!
4मुख्य घटक
4.1 Φ630 भुगतान स्टैंड
4.2 #प्रकार तार मार्गदर्शन स्टैंड
4.3 6B,12B,18B,24B स्ट्रैंडर
4.4 तारों को इकट्ठा करने के लिए मरने और संपीड़न उपकरण
4.5 क्षैतिज मीटर काउंटर ((मैकेनिकल, इलेक्ट्रॉनिक)
4.6 Φ 2000 मजबूत डबल कैपस्टान
4.7 शीर्ष पर स्थापित Φ2500 गेंट्री प्रकार के टेकअप और पे-ऑफ स्टैंड
4.8 विद्युत नियंत्रण प्रणाली
4.9 सुरक्षा सुरक्षा प्रणाली
4.10 साइड-माउंटेड हॉरिजॉन्टल कॉइल लोडिंग सिस्टम

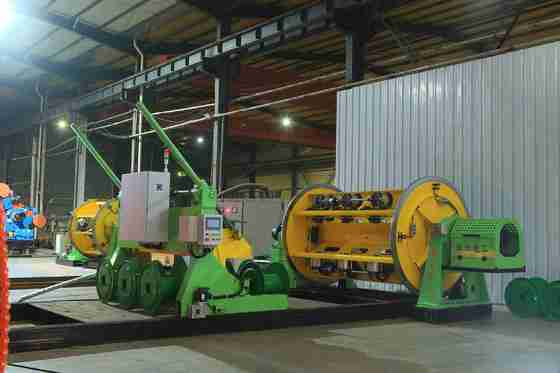

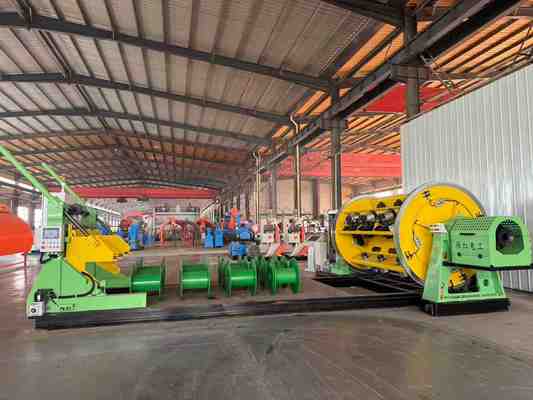

5.तस्वीरें
6पैकिंग तस्वीरें
7हमारे कारखाने और कंपनी का परिचय
हेबेई बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड की स्थापना 1 अगस्त 2006 को हुई थी। यह हेबेई शहर के शावा टाउनशिप के औद्योगिक क्षेत्र में स्थित है।
जो बीजिंग, तियानजिन और शिजियाजुआंग के त्रिकोणीय केंद्र में स्थित है, कंपनी सुविधाजनक परिवहन और प्रचुर मात्रा में लोहे और इस्पात का आनंद लेती है
संसाधनों के साथ शुरू होता है, स्ट्रेन्डिंग मशीन श्रृंखला उत्पादों के उत्पादन के साथ, यह 18 साल के विकास से गुजरा है।
लाभ और तकनीकी शक्ति, कंपनी लगातार अनुसंधान और नई प्रौद्योगिकियों और प्रक्रियाओं को विकसित करती है, स्थिर प्राप्त करती है
विकास और उन्नत विनिर्माण प्रौद्योगिकी, मजबूत उत्पादन क्षमता के साथ एक व्यापक आर्थिक इकाई में धीरे-धीरे विकसित होना और
पूरे देश और विदेशों को कवर करने वाले बिक्री नेटवर्क।
कंपनी का फैक्ट्री क्षेत्रफल 30,000 वर्ग मीटर है, जिसमें 100 से अधिक कर्मचारी हैं, जिनमें 12 मैकेनिकल और इलेक्ट्रिकल इंजीनियर शामिल हैं,
वर्तमान में, बड़े पैमाने पर प्रसंस्करण उपकरण की शुरूआत के माध्यम से
अनुसंधान, विकास और प्रक्रियाओं में सुधार, कंपनी चीन में एकमात्र निर्माता है कि JLK पिंजरे का उत्पादन बन गया है
एक असेंबली लाइन पर स्ट्रैंडिंग मशीन श्रृंखला इकाइयों.
