उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रोडक्ट का नाम: | एल्यूमीनियम और तांबे के तार के लिए 630 कठोर प्रकार की स्ट्रैंडिंग मशीन | प्रकार: | जेएलके-630 |
|---|---|---|---|
| समारोह: | स्थानीय अंतरपणन | सामग्री: | तांबा, एल्यूमीनियम, स्टील, आदि। |
| स्ट्रैंडिंग पिच: | चरण-रहित समायोज्य | वारंटी अवधि: | 12 महीने |
| पेंटिंग रंग: | स्वनिर्धारित | अधिकतम। स्ट्रैंडिंग ओडी: | 15-55MM |
| प्रमुखता देना: | 630 कठोर स्ट्रैंडिंग मशीन,एल्यूमीनियम तांबे के तार स्ट्रैंडर,कठोर प्रकार की स्ट्रैंडिंग मशीन |
||

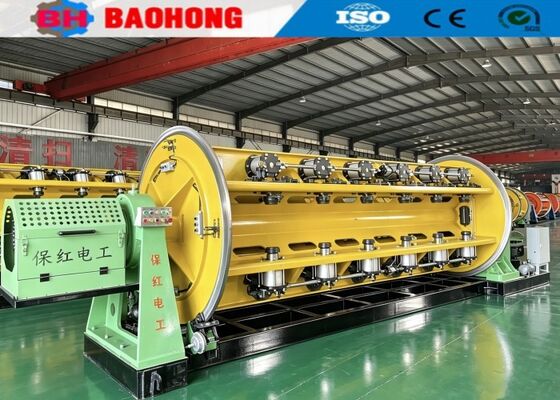

630 रिजिड टाइप स्ट्रैंडिंग मशीन एल्यूमीनियम और कॉपर वायर के लिए
1. अनुप्रयोग
यह मशीन मुख्य रूप से बड़े-क्रॉस-सेक्शन और लंबी-लंबाई वाले स्टील-कोर्ड एल्यूमीनियम स्ट्रैंड्स (ACSR) और एल्यूमीनियम मिश्र धातु कंडक्टरों की नॉन-टॉर्शन स्ट्रैंडिंग के लिए उपयोग की जाती है। इसे गोल, विशेष-आकार और सेक्टर-आकार के कोर वाले कॉपर कंडक्टरों की नॉन-टॉर्शन स्ट्रैंडिंग और कॉम्पैक्टिंग के लिए भी लागू किया जा सकता है।
2. मुख्य घटक
2.1 Φ630 पे-ऑफ स्टैंड 1सेट
2.2 #टाइप वायर गाइडिंग स्टैंड 1सेट
2.3 6B,12B,18B स्ट्रैंडर 3सेट
2.4 वायर असेंबल डाई और कॉम्पैक्टिंग डिवाइस 3सेट
2.5 मीटर काउंटर (मैकेनिकल, इलेक्ट्रॉनिक) 1सेट
2.6 Φ 2000 स्ट्रांग डबल कैप्टन 1सेट
2.7 Φ 2500 कॉलम टाइप टेक-अप विद ट्रावर्सिंग 1सेट
2.8 इलेक्ट्रिक कंट्रोल सिस्टम 1सेट
2.9 सुरक्षा सुरक्षा प्रणाली 4सेट
3. विशेषताएं
3.1 पूरी मशीन स्वतंत्र मोटर द्वारा संचालित होती है, और केज और कैप्टन के प्रत्येक अनुभाग को एक अलग स्थायी चुंबक सिंक्रोनस सर्वो मोटर द्वारा संचालित किया जाता है। केज को एक समर्पित गियरबॉक्स के माध्यम से घुमाने के लिए संचालित किया जाता है, जो पारंपरिक ग्राउंड शाफ्ट लिंकेज संचालित रिजिड टाइप स्ट्रैंडर की तुलना में संरचना को सरल बनाता है और उपकरण रखरखाव को अधिक सुविधाजनक बनाता है।
3.2 पूरी मशीन का नियंत्रण इनोवेंस सीरीज़ पीएलसी को अपनाता है, और विभिन्न उत्पादन प्रक्रिया पैरामीटर टच स्क्रीन के माध्यम से सेट किए जाते हैं। केज और कैप्टन के प्रत्येक अनुभाग को जियांग्सू झिमा सर्वो मोटर द्वारा संचालित किया जाता है, और मोटर ड्राइवर एक फ्रीक्वेंसी कनवर्टर डिवाइस है। ट्रांसमिशन सटीकता सुनिश्चित करने के लिए, ट्रांसमिशन मोटर एक ग्रेटिंग एनकोडर फीडबैक को अपनाती है, और पूरी मशीन सिग्नल ट्रांसमिशन सटीकता सुनिश्चित करने के लिए बस संचार विधि को अपनाती है। वास्तविक उत्पादन में, उपयोगकर्ता आवश्यक केबल विनिर्देशों के अनुसार टच स्क्रीन पर प्रत्येक अनुभाग के केज के पिच और उत्पादन लाइन की गति जैसे प्रक्रिया पैरामीटर सेट करते हैं। स्टार्टअप पर, प्रत्येक ट्रांसमिशन भाग की गति पीएलसी द्वारा स्वचालित रूप से गणना की जाती है ताकि पूरी मशीन के सिंक्रनाइज़ेशन और मुड़े हुए तार पिच की सटीकता सुनिश्चित हो सके, और पूरी मशीन की स्टेपलेस गति विनियमन प्राप्त हो सके। इलेक्ट्रॉनिक नियंत्रण प्रणाली में उन्नत तकनीक, सुविधाजनक संचालन और विश्वसनीय संचालन है।
3.3 पल्स सिद्धांत का उपयोग तार टूटने का पता लगाने के लिए किया जाता है, जो केज के प्रत्येक अनुभाग में किसी भी बॉबिन के तार टूटने के संकेत को सटीक रूप से निर्धारित कर सकता है, जिससे पता लगाने की सटीकता सुनिश्चित होती है। टच स्क्रीन पर डिस्प्ले के माध्यम से, ऑपरेटर समस्या को जल्दी से हल कर सकता है और अगले स्टार्टअप को शुरू कर सकता है।
3.4 मशीन इनोवेंस पीएलसी प्रोग्रामेबल कंट्रोलर और फील्ड बस का उपयोग मशीन के सभी हिस्सों की कार्य स्थिति को एकीकृत कमांड और समन्वयित करने के लिए करती है, और एसी मोटर के स्टार्टअप और संचालन को नियंत्रित करने के लिए एक फ्रीक्वेंसी कनवर्टर का उपयोग करती है। इनोवेंस टच स्क्रीन का उपयोग विभिन्न प्रक्रिया मापदंडों को सेट करने और प्रदर्शित करने के लिए किया जाता है। इलेक्ट्रॉनिक नियंत्रण प्रणाली तकनीकी रूप से उन्नत, संचालित करने में आसान और संचालन में विश्वसनीय है।
4. मुख्य तकनीकी पैरामीटर
| मॉडल (रिजिड स्ट्रैंडिंग मशीन) | JLK-630/6 | JLK-630/6＋12 | JLK-630/6＋12＋18＋24 | |
| एकल तार का व्यास | कॉपर | φ1.5-5 मिमी | φ1.5-5 मिमी | φ1.5-5 मिमी |
| एल्यूमीनियम | φ1.8-5 मिमी | φ1.8-5 मिमी | φ1.8-5 मिमी | |
| अधिकतम स्ट्रैंडेड कंडक्टर ओडी | φ15 मिमी | φ25 मिमी | φ45 मिमी | |
| स्ट्रैंडिंग पिच | 6 बॉबिन स्ट्रैंडिंग केज | 60-500 मिमी | 60-500 मिमी | 60-500 मिमी |
| 12 बॉबिन स्ट्रैंडिंग केज | 75-560 मिमी | 75-560 मिमी | ||
| 18 बॉबिन स्ट्रैंडिंग केज | 92-680 मिमी | |||
| 24 बॉबिन स्ट्रैंडिंग केज | 108-790 मिमी | |||
| घूर्णन गति | 6 बॉबिन स्ट्रैंडिंग केज | 258 आर/मिनट | 258 आर/मिनट | 258 आर/मिनट |
| 12 बॉबिन स्ट्रैंडिंग केज | 236 आर/मिनट | 236 आर/मिनट | ||
| 18 बॉबिन स्ट्रैंडिंग केज | 202 आर/मिनट | |||
| 24 बॉबिन स्ट्रैंडिंग केज | 176 आर/मिनट | |||
| कैप्टन | कैप्टन व्हील व्यास | 1250 मिमी | 1600 मिमी | 2000 मिमी |
| अधिकतम हॉल-ऑफ बल | 8 टी | 10 टी | 15 टी | |
| बॉबिन | PND630 | PND630 | PND630 | |
| सेंटर पेऑफ बॉबिन | PND630 | PND630 | PND630 | |
| टेक-अप बॉबिन | 1800 मिमी | 2500 मिमी | 2500 मिमी | |
| अधिकतम हॉल-ऑफ रैखिक गति | 35 मीटर/मिनट | 40 मीटर/मिनट | 50 मीटर/मिनट | |
| केंद्रीय ऊंचाई | 1000 मिमी | 1100 मिमी | 1100 मिमी | |
5.फोटो
6. पैकिंग फोटो
7. हमारे कारखाने और कंपनी का परिचय
हेजियान बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड की स्थापना 2006 में हुई थी। हमारी कंपनी हेबेई प्रांत के हेजियान शहर के आर्थिक विकास क्षेत्र में स्थित है, जो उत्तरी चीन में तार स्ट्रैंडिंग मशीन और लेइंग-अप मशीन के लिए सबसे बड़ा पेशेवर निर्माता रहा है।
2006 से, हमारे ग्राहकों की देखभाल और समर्थन पर निर्भर करते हुए, बाओहोंग मशीनरी तार स्ट्रैंडिंग मशीन और लेइंग-अप मशीन के अनुसंधान और विकास के लिए समर्पित रही है और इसने महान सुधार किया है। अब हम चीन में जेएलके रिजिड स्ट्रैंडिंग मशीन श्रृंखला के उत्पादन को असेंबली लाइन प्रोसेसिंग में विकसित करने में सक्षम एकमात्र कारखाने बन गए हैं, और हमने स्वतंत्र रूप से जेजीबी बो स्किप स्ट्रैंडिंग लाइनों, सीजीबी बो स्किप टाइप केबलिंग लाइनों और सीएलवाई हाई स्पीड क्रेडल टाइप लेइंग-अप लाइनों का भी विकास किया है।
अब, हेजियान बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड, 10000 वर्ग मीटर के क्षेत्र को कवर करती है, उत्पादन कार्यशाला 8000 वर्ग मीटर है। हमारी कंपनी में 60 कर्मचारी हैं, जिनमें 10 आर एंड डी स्टाफ शामिल हैं। वर्तमान में वार्षिक उत्पादन मूल्य 10 मिलियन डॉलर से अधिक है, और यह चीन में सबसे महत्वपूर्ण स्ट्रैंडिंग मशीन निर्माता में से एक के रूप में विकसित हुआ है।
