उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रोडक्ट का नाम: | स्वचालित लोडिंग-सुसज्जित कठोर प्रकार स्ट्रैंडिंग मशीन: केबल बनाने के लिए आवश्यक | सामग्री: | स्टील / घन / अल |
|---|---|---|---|
| प्रयोग: | स्थानीय अंतरपणन | अटेरन आकार: | 500/630 / 700 मिमी |
| उपकरण चित्रकला: | अनुकूलित | वारंटी समय: | 1 वर्ष |
| संचरण प्रकार: | स्वतंत्र मोटर | अटेरन लोड हो रहा है: | साइड बॉटम टाइप |
| प्रमुखता देना: | ऑटोमैटिक लोडिंग कठोर स्ट्रैंडिंग मशीन,केबल बनाने के लिए कठोर स्ट्रैंडिंग मशीन,वारंटी के साथ केबल बनाने वाली स्ट्रैंडिंग मशीन |
||
स्वचालित लोडिंग-सुसज्जित कठोर प्रकार की स्ट्रैंडिंग मशीन: केबल बनाने के लिए आवश्यक
1. अनुप्रयोग
यह मशीन मुख्य रूप से बड़े-अनुभाग और लंबी-लंबाई वाले स्टील-कोर एल्यूमीनियम स्ट्रैंड (ACSR) और एल्यूमीनियम मिश्र धातु कंडक्टरों के गैर-टॉर्सियन स्ट्रैंडिंग के लिए उपयोग की जाती है। इसका उपयोग गोल, विशेष आकार के और सेक्टर-आकार के कोर वाले तांबे के कंडक्टरों के गैर-टॉर्सियन स्ट्रैंडिंग और कॉम्पैक्टिंग के लिए भी किया जा सकता है।
2. मुख्य घटक
2.1 Φ630 पे-ऑफ स्टैंड
2.2 #प्रकार का वायर गाइडिंग स्टैंड
2.3 6B, 12B स्ट्रैंडर
2.4 वायर असेंबल डाई और कॉम्पैक्टिंग डिवाइस
2.5 मीटर काउंटर (मैकेनिकल, इलेक्ट्रॉनिक)
2.6 Φ 1600 मजबूत डबल कैप्सटन
2.7 Φ 1800 कॉलम प्रकार टेक-अप विथ ट्रैवर्सिंग
2.8 इलेक्ट्रिक कंट्रोल सिस्टम
2.9 मैनुअल स्लाइडिंग सुरक्षात्मक कवर
3. विशेषताएं
3.1 पूरी मशीन स्वतंत्र मोटर द्वारा संचालित होती है, और पिंजरे और कैप्सटन के प्रत्येक खंड को एक अलग स्थायी चुंबक सिंक्रोनस सर्वो मोटर द्वारा संचालित किया जाता है। पिंजरे को एक समर्पित गियरबॉक्स के माध्यम से घुमाने के लिए संचालित किया जाता है, जो पारंपरिक ग्राउंड शाफ्ट लिंकेज संचालित कठोर प्रकार के स्ट्रैंडर की तुलना में संरचना को सरल बनाता है और उपकरण रखरखाव को अधिक सुविधाजनक बनाता है।
3.2 पूरी मशीन का नियंत्रण इनोवेंस श्रृंखला पीएलसी को अपनाता है, और विभिन्न उत्पादन प्रक्रिया मापदंडों को टच स्क्रीन के माध्यम से सेट किया जाता है। पिंजरे और कैप्सटन के प्रत्येक खंड को एक जियांग्सू झिमा सर्वो मोटर द्वारा संचालित किया जाता है, और मोटर ड्राइवर एक आवृत्ति कनवर्टर डिवाइस है। ट्रांसमिशन सटीकता सुनिश्चित करने के लिए, ट्रांसमिशन मोटर एक ग्रेटिंग एनकोडर फीडबैक को अपनाता है, और पूरी मशीन सिग्नल ट्रांसमिशन सटीकता सुनिश्चित करने के लिए एक बस संचार विधि को अपनाती है। वास्तविक उत्पादन में, उपयोगकर्ता आवश्यक केबल विनिर्देशों के अनुसार टच स्क्रीन पर पिंजरे के प्रत्येक खंड की पिच और उत्पादन लाइन की गति जैसे प्रक्रिया मापदंडों को सेट करते हैं। शुरू करते समय, पूरी मशीन के सिंक्रनाइज़ेशन और मुड़ तार पिच की सटीकता सुनिश्चित करने और पूरी मशीन के स्टीप्लेस स्पीड रेगुलेशन को प्राप्त करने के लिए पीएलसी द्वारा प्रत्येक ट्रांसमिशन भाग की गति स्वचालित रूप से गणना की जाती है। इलेक्ट्रॉनिक नियंत्रण प्रणाली में उन्नत तकनीक, सुविधाजनक संचालन और विश्वसनीय संचालन है।
3.3 तार टूटने का पता लगाने के लिए पल्स सिद्धांत का उपयोग किया जाता है, जो पिंजरे के प्रत्येक खंड में किसी भी बॉबिन के तार टूटने के संकेत को सटीक रूप से निर्धारित कर सकता है, जिससे पता लगाने की सटीकता सुनिश्चित होती है। टच स्क्रीन पर डिस्प्ले के माध्यम से, ऑपरेटर समस्या को जल्दी से हल कर सकता है और अगले स्टार्टअप को शुरू कर सकता है।
3.4 मशीन इनोवेंस प्रोग्रामेबल कंट्रोलर और फील्ड बस का उपयोग मशीन के सभी भागों की कार्य स्थिति को एकीकृत कमांड और समन्वय करने के लिए करती है, और एसी मोटर के शुरू होने और संचालन को नियंत्रित करने के लिए एक आवृत्ति कनवर्टर का उपयोग करती है। इनोवेंस टच स्क्रीन का उपयोग विभिन्न प्रक्रिया मापदंडों को सेट और प्रदर्शित करने के लिए किया जाता है। इलेक्ट्रॉनिक नियंत्रण प्रणाली तकनीकी रूप से उन्नत, संचालित करने में आसान और संचालन में विश्वसनीय है।
4.मुख्य तकनीकी पैरामीटर
| मॉडल (कठोर स्ट्रैंडिंग मशीन) | JLK-630/6 | JLK-630/6＋12 | JLK-630/6＋12＋18＋24 | |
| सिंगल वायर का व्यास | कॉपर | φ1.5-5 मिमी | φ1.5-5 मिमी | φ1.5-5 मिमी |
| एल्यूमीनियम | φ1.8-5 मिमी | φ1.8-5 मिमी | φ1.8-5 मिमी | |
| अधिकतम फंसे हुए कंडक्टर OD | φ15 मिमी | φ25 मिमी | φ45 मिमी | |
| स्ट्रैंडिंग पिच | 6 बॉबिन स्ट्रैंडिंग केज | 60-500 मिमी | 60-500 मिमी | 60-500 मिमी |
| 12 बॉबिन स्ट्रैंडिंग केज | 75-560 मिमी | 75-560 मिमी | ||
| 18 बॉबिन स्ट्रैंडिंग केज | 92-680 मिमी | |||
| 24 बॉबिन स्ट्रैंडिंग केज | 108-790 मिमी | |||
| घूर्णन गति | 6 बॉबिन स्ट्रैंडिंग केज | 258 आर/मिनट | 258 आर/मिनट | 258 आर/मिनट |
| 12 बॉबिन स्ट्रैंडिंग केज | 236 आर/मिनट | 236 आर/मिनट | ||
| 18 बॉबिन स्ट्रैंडिंग केज | 202 आर/मिनट | |||
| 24 बॉबिन स्ट्रैंडिंग केज | 176 आर/मिनट | |||

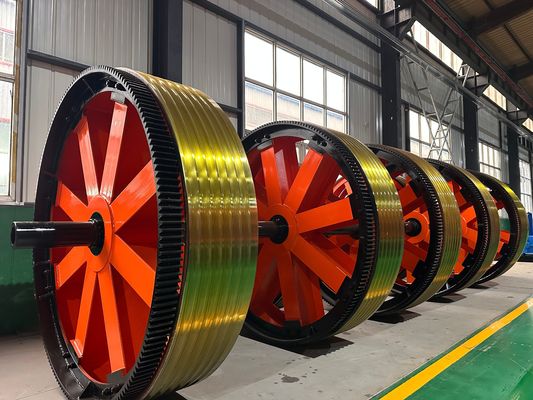

| कैप्सटन | कैप्सटन व्हील व्यास | 1250 मिमी | 1600 मिमी | 2000 मिमी |
| अधिकतम हॉल-ऑफ फोर्स | 8 टी | 10 टी | 15 टी | |
| बॉबिन | PND630 | PND630 | PND630 | |
| सेंटर पेऑफ बॉबिन | PND630 | PND630 | PND630 | |
| टेक-अप बॉबिन | 1800 मिमी | 2500 मिमी | 2500 मिमी | |
| अधिकतम हॉल-ऑफ रैखिक गति | 35 मीटर/मिनट | 40 मीटर/मिनट | 50 मीटर/मिनट | |
| केंद्रीय ऊंचाई | 1000 मिमी | 1000 मिमी | 1000 मिमी | |

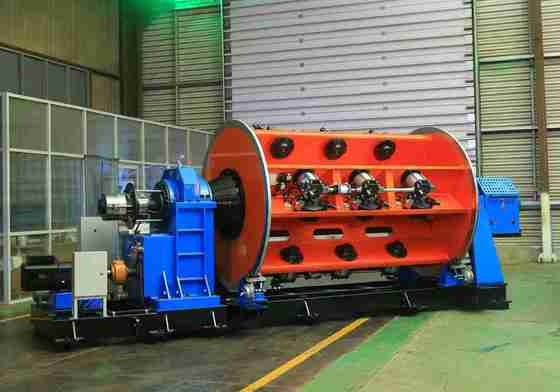

5.फोटो
6.पैकिंग फोटो
7.हमारा कारखाना और परिचय
हेबेई बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड की स्थापना 1 अगस्त, 2006 को हुई थी। शावा टाउनशिप के औद्योगिक क्षेत्र, हेबेई शहर में स्थित है, जो बीजिंग, तियानजिन और शीज़ीयाज़ुआंग के त्रिकोणीय केंद्र में स्थित है, कंपनी सुविधाजनक परिवहन और प्रचुर मात्रा में लोहा और इस्पात का आनंद लेती है संसाधन। स्ट्रैंडिंग मशीन श्रृंखला उत्पादों के उत्पादन के साथ शुरुआत करते हुए, इसने 18 वर्षों का विकास किया है।
प्रतिभा लाभ और तकनीकी शक्ति पर पूरी तरह से निर्भर होकर, कंपनी लगातार नई तकनीकों और प्रक्रियाओं पर शोध और विकास करती है, जिससे स्थिर विकास होता है और धीरे-धीरे उन्नत विनिर्माण तकनीक, मजबूत उत्पादन क्षमता और बिक्री नेटवर्क के साथ एक व्यापक आर्थिक इकाई में विकसित हो रहा है जो पूरे देश और विदेशों में फैला हुआ है।
कंपनी 30,000 वर्ग मीटर के एक कारखाने क्षेत्र को कवर करती है, जिसमें 100 से अधिक कर्मचारी हैं, जिनमें 12 मैकेनिकल और इलेक्ट्रिकल इंजीनियर शामिल हैं, और इसके प्रसंस्करण उपकरण कुल 60 मिलियन युआन से अधिक हैं। वर्तमान में, बड़े पैमाने पर प्रसंस्करण उपकरणों की शुरुआत और प्रक्रियाओं के अनुसंधान, विकास और सुधार के माध्यम से, कंपनी चीन में एकमात्र निर्माता बन गई है जो एक असेंबली लाइन पर जेएलके पिंजरे स्ट्रैंडिंग मशीन श्रृंखला इकाइयों का उत्पादन करती है।
