उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उपकरण का नाम: | मल्टी कोर बैक ट्विस्ट प्लैनेटरी स्ट्रैंडिंग | प्रकार: | ग्रहों की आकृति |
|---|---|---|---|
| अटेरन आकार: | 315 400 500 630 800 1000 | सामग्री: | स्टील/सीयू/अल |
| उपकरण का रंग: | वैकल्पिक | अधिकतम. फंसे हुए कंडक्टर OD: | φ14 -45 मिमी |
| एचएस कोड: | 847940 | गारंटी अवधि: | 1 वर्ष |
| प्रमुखता देना: | तार केबल बनाने की मशीन,बिजली केबल बनाने की मशीन |
||
सिग्नल केबल लेइंग अप मशीन मल्टी कोर बैक ट्विस्ट प्लैनेटरी और सन टाइप
1. उपयोग
यह मशीन बैक-ट्विस्ट के साथ Cu, Al तार, ACSR और इंसुलेटेड तारों को स्ट्रैंड करने के लिए उपयोग की जाती है। यह केबल को स्टील-आर्मरिंग या Cu-स्क्रीनिंग भी कर सकती है।
2. मुख्य विशेषता
2.1. बैक-ट्विस्ट विधि: सन और प्लैनेटरी गियर मैकेनिज्म।
2.2. नॉन-एक्सल थिम्बल ट्विस्टिंग केज मैकेनिज्म फ्रिक्शन टेंशन कंट्रोल से लैस है।
2.3. ट्रांसमिशन शाफ्ट मशीन के सभी हिस्सों को एक साथ जोड़ते हैं ताकि स्थिर स्ट्रैंडिंग पिच बनी रहे, जिसे मशीन को नियंत्रित करने के लिए फ्रीक्वेंसी सिंक्रोनाइज़ेशन भी चुना जा सकता है।
2.4. मशीन का व्यापक रूप से उपयोग किया जाता है, और कम शोर के साथ सुविधापूर्वक संचालित किया जाता है।
3. उत्पादन प्रक्रिया
बड़े बेंडिंग मशीन का उपयोग स्टील प्लेट को फ्रेम संरचना में मोड़ने के लिए किया जाता है। चार फ्रेम संरचनाएं वृत्त को समान रूप से साझा करती हैं, और उन्हें दोनों तरफ बड़ी डिस्क के साथ वेल्ड किया जाता है। साथ ही सभी संरचनाओं को केंद्र की मोटी दीवार वाली ट्यूब में वेल्ड किया जाता है। पूरी संरचना मजबूत और सुंदर है।
वेल्डिंग प्रक्रिया के बाद, पूरी संरचना को एनीलिंग फर्नेस में एनील किया जाता है, जो आंतरिक तनाव को दूर करेगा।
फिर पूरी संरचना को बड़ी हॉरिजॉन्टल लेथ पर मशीन किया जाएगा। यह हॉरिजॉन्टल लेथ इतनी बड़ी है कि हर हिस्से को एक ही बार में मशीन किया जा सके, बिना एक सिरे से दूसरे सिरे तक बदले। यह प्रक्रिया पूरी संरचना की संकेंद्रितता बनाए रखेगी, दोनों सिरों पर बेयरिंग के सेवा जीवन को बढ़ाएगी।
डीप होल ड्रिलिंग और बोरिंग मशीन क्लैंपिंग उपकरणों के लिए स्थापित छेदों को चालू कर सकती है। क्लैंपिंग उपकरणों के एक जोड़े के लिए छेद एक ही बार में चालू किए जाते हैं, जो दोनों छेदों को एक ही संकेंद्रितता में रखता है। संकेंद्रितता तार टूटने की दर को कम करेगी और क्लैंपिंग डिवाइस के लिए बेयरिंग को लंबा करेगी।
इस डबल कॉलम वर्टिकल लेथ का उपयोग क्रैडल टाइप लेइंग-अप मशीन के लिए बड़ी डिस्क और स्ट्रैंडिंग मशीन के कैप्टन को चालू करने के लिए किया जाता है। यह मशीन केबल की सुरक्षा के लिए खांचे को चालू और पॉलिश कर सकती है और समान हौल-ऑफ बल बनाए रख सकती है।
लार्ज प्लानर टाइप मिलिंग मशीन, जिसका उपयोग मुख्य स्ट्रैंडिंग केज और टेक-अप और पे-ऑफ चेसिस के मुख्य चेसिस को मिल करने के लिए किया जाता है। लार्ज प्लानर टाइप मिलिंग मशीन यह सुनिश्चित कर सकती है कि प्रत्येक सपाट सतह को एक बार में मशीन किया जाए ताकि मिलिंग मशीन द्वारा मशीन की गई सतह की समान ऊंचाई वितरण बनी रहे। यह सब पूरी मशीन को सुचारू रूप से चलाने में सक्षम करेगा।
डायनामिक बैलेंसिंग मशीन तेज गति से चलने वाले तार और केबल उपकरण, विशेष रूप से रिजिड फ्रेम स्ट्रैंडिंग केज और ट्यूबलर स्ट्रैंडिंग केज के उत्पादन के लिए महत्वपूर्ण उत्पादन उपकरण है। स्ट्रैंडिंग केज की मशीनिंग प्रक्रिया से अलग-अलग विलक्षण बल उत्पन्न होंगे, जिनका पता डायनामिक बैलेंसिंग मशीन द्वारा लगाया जाएगा। सुधार के बाद स्ट्रैंडिंग केज उच्च गति रोटेशन की आवश्यकता को आसानी से पूरा कर सकता है और सेवा जीवन बढ़ा सकता है।
इलेक्ट्रिक एनीलिंग फर्नेस तार और केबल बनाने वाली मशीन, विशेष रूप से रिजिड फ्रेम स्ट्रैंडिंग मशीन और ट्यूबलर स्ट्रैंडिंग मशीन के उत्पादन के लिए अनिवार्य है। मुख्य स्ट्रैंडिंग केज का आंतरिक तनाव तब बहुत अधिक होता है जब उसे एक साथ वेल्ड किया जाता है। आंतरिक तनाव को गर्मी उपचार द्वारा मजबूती से छोड़ा जाता है। यह उत्पादन प्रक्रिया सुनिश्चित करेगी कि स्ट्रैंडिंग केज बिना विरूपण और फ्रैक्चर के आंतरिक गुणवत्ता में सुधार करे।
4. तकनीकी पैरामीटर
| मॉडल (प्लैनेटरी स्ट्रैंडिंग मशीन) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| एकल तार का व्यास | तांबा | φ1-1.6 मिमी | φ1-4 मिमी | φ1.2-5 मिमी | φ1.5-5 मिमी |
| एल्यूमीनियम | φ1.2-2 मिमी | φ1.2-4 मिमी | φ1.4-5 मिमी | φ2.0-5 मिमी | |
| अधिकतम स्ट्रैंडेड कंडक्टर ओडी | φ14 मिमी | φ28 मिमी | φ35 मिमी | φ45 मिमी | |
| स्ट्रैंडिंग पिच | 6 बॉबिन स्ट्रैंडिंग केज | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 बॉबिन स्ट्रैंडिंग केज | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 बॉबिन स्ट्रैंडिंग केज | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 बॉबिन स्ट्रैंडिंग केज | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| घूर्णन गति | 6 बॉबिन स्ट्रैंडिंग केज | 218 आर/मिनट | 120 आर/मिनट | 106 आर/मिनट | 55 आर/मिनट |
| 12 बॉबिन स्ट्रैंडिंग केज | 118 आर/मिनट | 110 आर/मिनट | 97.5 आर/मिनट | 45 आर/मिनट | |
| 18 बॉबिन स्ट्रैंडिंग केज | 108 आर/मिनट | 100 आर/मिनट | 82.9 आर/मिनट | 35 आर/मिनट | |
| 24 बॉबिन स्ट्रैंडिंग केज | 98 आर/मिनट | 90 आर/मिनट | 74 आर/मिनट | 25 आर/मिनट | |
| कैप्टन | कैप्टन व्हील व्यास | 1000 मिमी | 1600 मिमी | 1800 मिमी | 2000 मिमी |
| अधिकतम हौल-ऑफ बल | 2T | 5T | 10T | 15T | |
| मोटर पावर | 18.5 किलोवाट | 22 किलोवाट | 37 किलोवाट | 55 किलोवाट | |
| बॉबिन आकार | 315 मिमी | 400 मिमी | 500 मिमी | 630 मिमी | |
| सेंटर पेऑफ बॉबिन | 315 मिमी | 1250 मिमी | 1600 मिमी | 1600 मिमी | |
| टेक-अप बॉबिन | 1250 मिमी | 2000 मिमी | 2000 मिमी | 2500 मिमी | |
| अधिकतम हौल-ऑफ रैखिक गति | 25 मीटर/मिनट | 30 मीटर/मिनट | 34.7 मीटर/मिनट | 20 मीटर/मिनट | |
| केंद्रीय ऊंचाई | 1000 मिमी | 1000 मिमी | 1000 मिमी | 1100 मिमी |
|

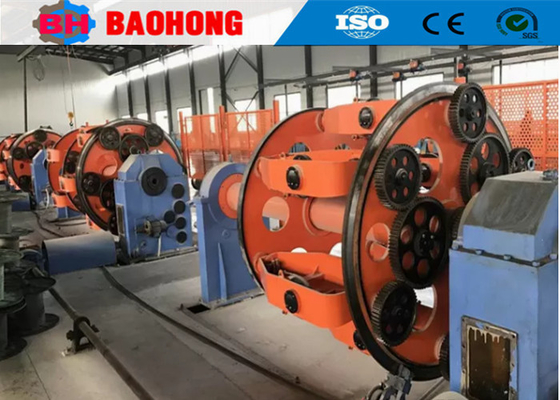

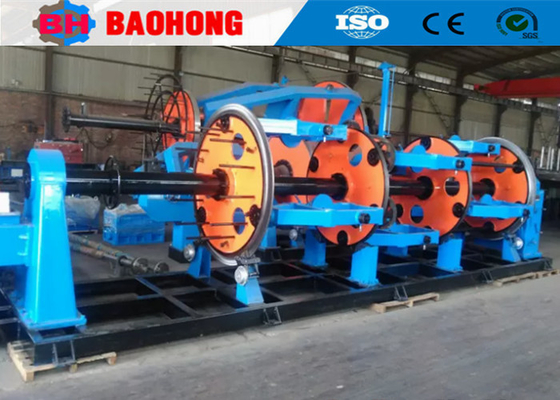

5. फोटो
6. पैकिंग फोटो
7. हमारा कारखाना और परिचय
हेजियान बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड की स्थापना 2006 में हुई थी। हमारी कंपनी हेबै प्रांत के हेजियान शहर के आर्थिक विकास क्षेत्र में स्थित है, जो उत्तरी चीन में तार स्ट्रैंडिंग मशीन और लेइंग-अप मशीन के लिए सबसे बड़ा पेशेवर निर्माता रहा है।
2006 से, हमारे ग्राहकों की देखभाल और समर्थन पर निर्भर करते हुए, बाओहोंग मशीनरी तार स्ट्रैंडिंग मशीन और लेइंग-अप मशीन के अनुसंधान और विकास के लिए समर्पित रही है और इसने महान सुधार किया है। अब हम चीन में JLK रिजिड स्ट्रैंडिंग मशीन श्रृंखला के उत्पादन को एक असेंबली लाइन प्रोसेसिंग में विकसित करने में सक्षम एकमात्र कारखाने बन गए हैं, और हमने स्वतंत्र रूप से JGB बो स्किप स्ट्रैंडिंग लाइन्स, CGB बो स्किप टाइप केबलिंग लाइन्स और CLY हाई स्पीड क्रैडल टाइप लेइंग-अप लाइन्स विकसित की हैं।
अब, हेजियान बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड, 10000 वर्ग मीटर के क्षेत्र को कवर करती है, उत्पादन कार्यशाला 8000 वर्ग मीटर है। हमारी कंपनी में 60 कर्मचारी हैं, जिनमें 10 आर एंड डी स्टाफ शामिल हैं। वर्तमान में वार्षिक उत्पादन मूल्य 10 मिलियन डॉलर से अधिक है, और यह चीन में सबसे महत्वपूर्ण स्ट्रैंडिंग मशीन निर्माताओं में से एक के रूप में विकसित हुआ है।
