उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Name: | Planetary Stranding Cable Making Machine | Type: | Planetary shape |
|---|---|---|---|
| Bobbin sizes: | 315,400,500,630 etc | Material: | Copper, Aluminum wire and Steel wires |
| पलटनेवाला: | सीमेंस | PLC: | SIEMENS |
| Motor: | SIEMENS | Machine color: | Optional |
| प्रमुखता देना: | प्लैनेटरी स्ट्रैंडिंग केबल मेकिंग मशीन,पीएलसी स्ट्रैंडिंग केबल मेकिंग मशीन,315 मिमी बॉबिन प्लैनेटरी स्ट्रैंडिंग मशीन |
||
प्लैनेटरी स्ट्रैंडिंग केबल बनाने की मशीन 315 मिमी बॉबिन आकार
1. प्रयोग
इसका उपयोग स्टील कोर एल्यूमीनियम तारों, एल्यूमीनियम मिश्र धातु तारों, तांबे / एल्यूमीनियम तारों, अछूता तारों और नियंत्रण केबलों के पीछे घुमावदार स्ट्रैंडिंग के लिए किया जाता है।
2मुख्य पात्र
2.1. बैक-ट्विस विधिः ग्रह तंत्र।
2.2नॉन-एक्सल अंगूठे घुमावदार पिंजरे तंत्र घर्षण तनाव नियंत्रण से सुसज्जित है।
2.3ट्रांसमिशन शाफ्ट सभी मशीन भागों को एक साथ जोड़ते हैं ताकि स्थिर स्ट्रैंडिंग पिच बनाए रखी जा सके, जिसे मशीन को नियंत्रित करने के लिए आवृत्ति सिंक्रनाइज़ेशन भी चुना जा सकता है।
2.4मशीन का व्यापक रूप से प्रयोग किया जाता है, और कम शोर के साथ आसानी से संचालित किया जाता है।
3विन्यास
पे-ऑफ, 6 रील सेक्शन, 12 रील सेक्शन, 18 रील, 24 रील और 30 रील के मेनफ्रेम, डाई होल्डर, टेप लैपर, बख्तरबंद इकाई, खींच-ऑफ, टेक-ऑफ, ड्राइव सिस्टम और इलेक्ट्रिकल सिस्टम।
4. तकनीकी मापदंड
| मॉडल (ग्रहीय स्ट्रैंडिंग मशीन) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| एकल तार का व्यास | तांबा | φ1-1.6 मिमी | φ1-4 मिमी | φ1.2-5 मिमी | φ1.5-5 मिमी |
| एल्यूमीनियम | φ1.2-2 मिमी | φ1.2-4 मिमी | φ1.4-5 मिमी | φ2.0-5 मिमी | |
| अधिकतम फंसे हुए कंडक्टर ओडी | φ14 मिमी | φ28 मिमी | φ35 मिमी | φ45 मिमी | |
| स्ट्रैंडिंग पिच | 6 बब्बिन स्ट्रांगिंग केज | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 बबिन स्ट्रैंडिंग केज | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 बब्बिन स्ट्रांगिंग केज | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 बब्बिन स्ट्रांगिंग केज | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| घूर्णन गति | 6 बब्बिन स्ट्रांगिंग केज | 218 आर/मिनट | 120 आर/मिनट | 106 रु/मिनट | 55 आर/मिनट |
| 12 बबिन स्ट्रैंडिंग केज | 118 आर/मिनट | 110 आर/मिनट | 97.5 आर/मिनट | 45 रु/मिनट | |
| 18 बब्बिन स्ट्रांगिंग केज | 108 रिन/मिनट | 100 आर/मिनट | 82.9 आर/मिनट | 35 आर/मिनट | |
| 24 बब्बिन स्ट्रांगिंग केज | 98 र/मिनट | 90 आर/मिनट | 74 आर/मिनट | 25 r/min | |
| कैपस्टान | कैपस्टन व्हील व्यास | 1000 मिमी | 1600 मिमी | 1800 मिमी | 2000 मिमी |
| अधिकतम खींचने का बल | 2T | 5T | 10T | 15T | |
| मोटर शक्ति | 18.5 किलोवाट | 22 किलोवाट | 37 किलोवाट | 55 किलोवाट | |
| बब्बिन | 315 मिमी | 400 मिमी | 500 मिमी | 630 मिमी | |
| केंद्र पे-ऑफ बॉबिन | 315 मिमी | 1250 मिमी | 1600 मिमी | 1600 मिमी | |
| बोबिन | 1250 मिमी | 2000 मिमी | 2000 मिमी | 2500 मिमी | |
| अधिकतम रिहॉल-ऑफ रैखिक गति | 25 मी/मिनट | 30 मी/मिनट | 34.7 मी/मिनट | 20 मी/मिनट | |
| मध्य ऊंचाई | 1000 मिमी | 1000 मिमी | 1000 मिमी |
1100 मिमी
|
|

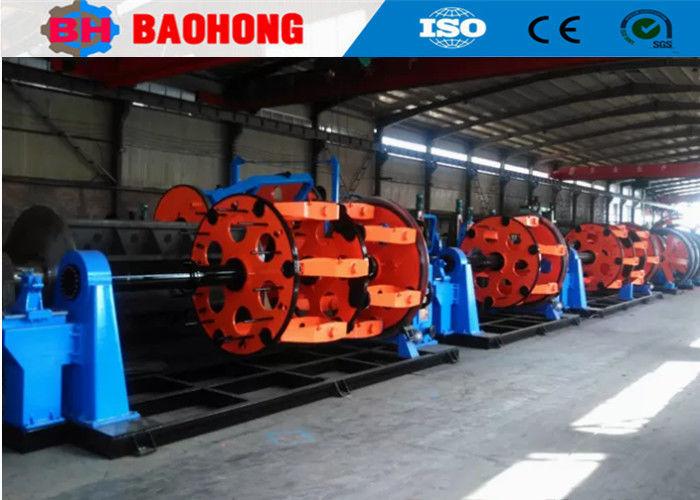

5. फोटो

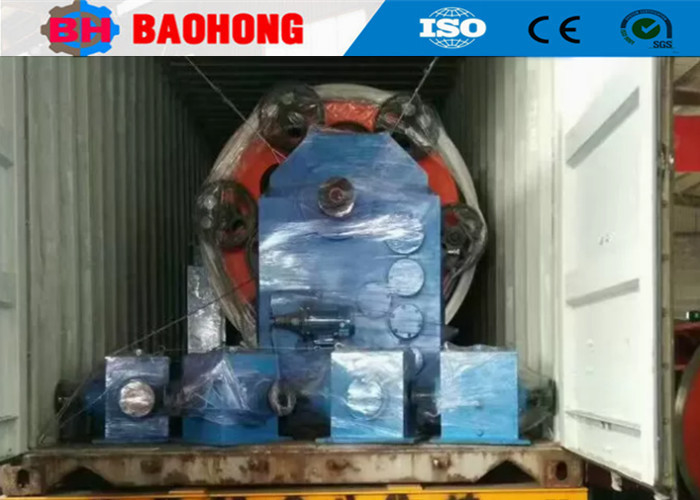

6पैकिंग फोटो
7हमारा कारखाना और परिचय
हेजियान बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड 2006 में स्थापित किया गया था। हमारी कंपनी हेबेई प्रांत के हेजियान शहर के आर्थिक विकास क्षेत्र में स्थित है,उत्तरी चीन में तार स्ट्रैंडिंग मशीन और बिछाने की मशीन के लिए सबसे बड़ा पेशेवर निर्माता रहा है.
2006 के बाद से, बाओहोंग इलेक्ट्रिकल मशीनरी ग्राहकों की देखभाल और समर्थन पर भरोसा कर रही है, स्ट्रेन्डिंग मशीन और लेजिंग मशीन के अनुसंधान और विकास के लिए प्रतिबद्ध है,और बहुत प्रगति की है.अब, हम चीन में एकमात्र असेंबली लाइन प्रसंस्करण कारखाने है कि विकसित कर सकते हैं और उत्पादन JLK कठोर strander श्रृंखला बन गया है। हम भी स्वतंत्र रूप से विकसित JGB धनुष छोड़ strander लाइन,सीजीबी बो स्किप केबल वायरिंग लाइन और सीएलवाई हाई स्पीड क्रेडल केबल बिछाने की लाइन.
अब, हेजियान बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड, 10000 वर्ग मीटर के क्षेत्र को कवर करता है, 8000 वर्ग मीटर की उत्पादन कार्यशाला। हमारी कंपनी में 10 आर एंड डी कर्मचारियों सहित 60 कर्मचारी हैं।वर्तमान में वार्षिक उत्पादन मूल्य 10 मिलियन डॉलर से अधिक है।,और चीन में सबसे महत्वपूर्ण Stranding मशीन निर्माता में से एक में विकसित किया है।
