उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उपकरण का नाम: | केज टाइप प्लैनेटरी वायर केबल स्ट्रैंडिंग मशीन | के लिए उपयुक्त: | तार फँसना |
|---|---|---|---|
| सामग्री: | कॉपर, अल तार और स्टील के तार | अधिकतम फंसे हुए कंडक्टर ओडी (500): | φ35 मिमी |
| Max. मैक्स। Haul-off Linear Speed(630) ढोना बंद रैखिक गति (630): | 20 मीटर/मिनट | एचएस कोड: | 847940 |
| उपकरण का रंग: | अनुरोध के रूप में | वारंटी अवधि: | 1 वर्ष |
| प्रमुखता देना: | प्लैनेटरी वायर केबल स्ट्रैंडिंग मशीन,केज टाइप वायर केबल स्ट्रैंडिंग मशीन,20 मीटर / मिनट कॉपर वायर ट्विस्टिंग मशीन |
||

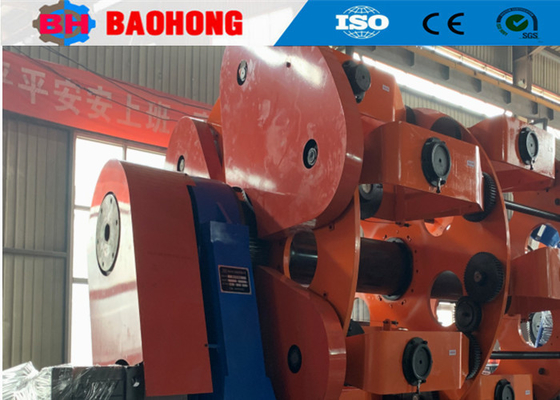

केज टाइप प्लैनेटरी वायर केबल स्ट्रैंडिंग मशीन 20 मीटर/मिनट
1. उपयोग
यह मशीन लचीले एल्यूमीनियम तारों या तांबे के तारों को बैक-ट्विस्ट के साथ स्ट्रैंड करने, या गोल या सेक्टर कंडक्टरों को कॉम्पैक्ट करने और स्ट्रैंड करने के लिए उपयोग की जाती है। यह इंसुलेटेड कोर को भी स्ट्रैंड कर सकती है और पाउडर केबल के लिए स्टील आर्मरिंग बना सकती है।
2. मुख्य संरचनाएं
2.1. पे-ऑफ
2.2. नॉनमेटल टेपिंग डिवाइस (वैकल्पिक)
2.3. वायर गाइडिंग स्टैंड
2.4. मेटल टेपिंग डिवाइस (वैकल्पिक)
2.5. स्ट्रैंडिंग केज
2.6. लंबाई काउंटर
2.7. क्लोजिंग डाई होल्डर
2.8. डुअल व्हील कैप्टन
2.9. मैकेनिकल ट्रांसमिशन सिस्टम (वैकल्पिक)
2.10. इलेक्ट्रिक कंट्रोल सिस्टम
2.11. सुरक्षा सुरक्षा प्रणाली
2.12. कॉम्पैक्टिंग डिवाइस (वैकल्पिक)
2.13. टेक-अप
3. मुख्य विशेषताएं
3.1 रीलें स्ट्रैंडिंग केज के चारों ओर क्वार्टरिंग में व्यवस्थित होती हैं। केंद्रीय शाफ्ट रीलों को नहीं वहन करता है।
3.2 उच्च कठोरता, उच्च प्रदर्शन, उच्च गति और कम जड़ता।
3.3 36-स्टेज वेरिएबल गियर-बॉक्स, डुअल हॉलिंग और डुअल एक्टिव डिवाइस द्वारा संचालित। प्राकृतिक तार वितरण स्ट्रैंडिंग के दौरान घर्षण क्षति से बचाता है।
3.4 सबसे उन्नत आपातकालीन स्टॉप डिवाइस, प्रत्येक रील को सीधे नियंत्रित करता है। जैसे ही कोई तार टूटता है, पूरी मशीन तुरंत स्वचालित रूप से बंद हो जाती है।
3.5 किसी भी तार के टूटने के बाद पूरक सुनिश्चित करता है, विशेष रूप से पावर केबल और उच्च कॉम्पैक्टेड क्रॉस लिंकिंग केबल उत्पादन के लिए उपयुक्त।
3.6 पीएलसी नियंत्रण प्रणाली, टच स्क्रीन पर संचालित।
4. तकनीकी पैरामीटर
| मॉडल (प्लैनेटरी स्ट्रैंडिंग मशीन) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| एकल तार का व्यास | तांबा | φ1-1.6 मिमी | φ1-4 मिमी | φ1.2-5 मिमी | φ1.5-5 मिमी |
| एल्यूमीनियम | φ1.2-2 मिमी | φ1.2-4 मिमी | φ1.4-5 मिमी | φ2.0-5 मिमी | |
| अधिकतम स्ट्रैंडेड कंडक्टर ओडी | φ14 मिमी | φ28 मिमी | φ35 मिमी | φ45 मिमी | |
| स्ट्रैंडिंग पिच | 6 बॉबिन स्ट्रैंडिंग केज | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 बॉबिन स्ट्रैंडिंग केज | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 बॉबिन स्ट्रैंडिंग केज | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 बॉबिन स्ट्रैंडिंग केज | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| घूर्णन गति | 6 बॉबिन स्ट्रैंडिंग केज | 218 आर/मिनट | 120 आर/मिनट | 106 आर/मिनट | 55 आर/मिनट |
| 12 बॉबिन स्ट्रैंडिंग केज | 118 आर/मिनट | 110 आर/मिनट | 97.5 आर/मिनट | 45 आर/मिनट | |
| 18 बॉबिन स्ट्रैंडिंग केज | 108 आर/मिनट | 100 आर/मिनट | 82.9 आर/मिनट | 35 आर/मिनट | |
| 24 बॉबिन स्ट्रैंडिंग केज | 98 आर/मिनट | 90 आर/मिनट | 74 आर/मिनट | 25 आर/मिनट | |
| कैप्टन | कैप्टन व्हील व्यास | 1000 मिमी | 1600 मिमी | 1800 मिमी | 2000 मिमी |
| अधिकतम हॉल-ऑफ बल | 2T | 5T | 10T | 15T | |
| मोटर पावर | 18.5 किलोवाट | 22 किलोवाट | 37 किलोवाट | 55 किलोवाट | |
| बॉबिन आकार | 315 मिमी | 400 मिमी | 500 मिमी | 630 मिमी | |
| सेंटर पेऑफ बॉबिन | 315 मिमी | 1250 मिमी | 1600 मिमी | 1600 मिमी | |
| टेक-अप बॉबिन | 1250 मिमी | 2000 मिमी | 2000 मिमी | 2500 मिमी | |
| अधिकतम हॉल-ऑफ रैखिक गति | 25 मीटर/मिनट | 30 मीटर/मिनट | 34.7 मीटर/मिनट | 20 मीटर/मिनट | |
| केंद्रीय ऊंचाई | 1000 मिमी | 1000 मिमी | 1000 मिमी |
|
|
5. फोटो
6. पैकिंग फोटो
7. हमारा कारखाना और परिचय
हेजियान बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड की स्थापना 2006 में हुई थी। हमारी कंपनी हेबेई प्रांत के हेजियान शहर के आर्थिक विकास क्षेत्र में स्थित है, जो उत्तरी चीन में वायर स्ट्रैंडिंग मशीन और लेइंग-अप मशीन के लिए सबसे बड़ा पेशेवर निर्माता रहा है।
2006 से, हमारे ग्राहकों की देखभाल और समर्थन पर निर्भर करते हुए, बाओहोंग मशीनरी वायर स्ट्रैंडिंग मशीन और लेइंग-अप मशीन के अनुसंधान और विकास के लिए समर्पित रही है और इसने महान सुधार किया है। अब हम चीन में JLK रिजिड स्ट्रैंडिंग मशीन श्रृंखला के उत्पादन को असेंबली लाइन प्रोसेसिंग में विकसित करने में सक्षम एकमात्र कारखाने बन गए हैं, और हमने स्वतंत्र रूप से JGB बो स्किप स्ट्रैंडिंग लाइन्स, CGB बो स्किप टाइप केबलिंग लाइन्स और CLY हाई स्पीड क्रेडल टाइप लेइंग-अप लाइन्स विकसित की हैं।
अब, हेजियान बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड, 10000 वर्ग मीटर के क्षेत्र को कवर करती है, उत्पादन कार्यशाला 8000 वर्ग मीटर है। हमारी कंपनी में 60 कर्मचारी हैं, जिनमें 10 आर एंड डी स्टाफ शामिल हैं। वर्तमान में वार्षिक उत्पादन मूल्य 10 मिलियन डॉलर से अधिक है, और यह चीन में सबसे महत्वपूर्ण स्ट्रैंडिंग मशीन निर्माताओं में से एक के रूप में विकसित हुआ है।
