उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Name: | Planetary Wire Cable Stranding Machine | Application: | Stranding |
|---|---|---|---|
| Drum sizes: | 500,630 etc | Materials: | Copper, Al wire and Steel wires |
| Max.stranded conductor OD(500): | φ35 mm | Max. Haul-off Linear Speed(630): | 20 m/min |
| Equipment painting: | According to customer request | Guarantee time: | 12 Months guarantee |
| प्रमुखता देना: | केज टाइप प्लैनेटरी स्ट्रैंडर,20 एम/मिन वायर केबल स्ट्रैंडिंग मशीन,केज टाइप प्लैनेटरी वायर स्ट्रैंडिंग मशीन |
||

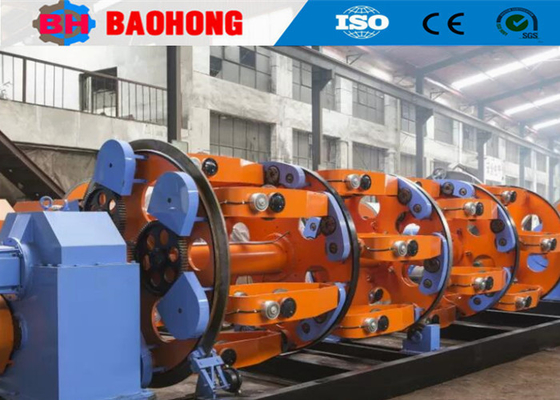

JLY500 / 30B पिंजरे प्रकार ग्रह तार केबल Stranding मशीन 20 M/Min
1. प्रयोग
इस मशीन का उपयोग मुख्य रूप से तांबे के एल्यूमीनियम तार, स्टील कोर एल्यूमीनियम स्ट्रैंडड तार और अछूता तार कोर को स्ट्रैंड करने के लिए किया जाता है।
2मुख्य घटक
2.1 2500 प्रकार का पे ऑफ स्टैंड 1 सेट
2.2. 30B फंसे हुए पिंजरे 1 सेट
2.3. तार विधानसभा मरने 1 सेट
2.4. 500 एक्सेन्ट्रिक टाइप टेपिंग मशीन 1 सेट
2.5. 630 बख्तरबंद मशीन 1 सेट
2.6मीटर काउंटर 1 सेट
2.7. 1600 मिमी डबल व्हील कैपस्टान +27 स्टेज बॉक्स 1 सेट
2.8. 2500इलेक्ट्रिक इंडक्शन ट्रैवर्स 1 सेट
2.9. 2500 स्तंभ प्रकार 1 सेट ले लो
2.10. 55 KW मोटर + कमी गियरबॉक्स 1 सेट
2.11विद्युत नियंत्रण कैबिनेट 2 सेट
2.12ट्रांसमिशन सिस्टम, ट्रांसमिशन शाफ्ट, समर्थन टाइल बॉक्स, सार्वभौमिक युग्मन, आदि
3. तकनीकी मापदंड
| मॉडल (ग्रहीय स्ट्रैंडिंग मशीन) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| एकल तार का व्यास | तांबा | φ1-1.6 मिमी | φ1-4 मिमी | φ1.2-5 मिमी | φ1.5-5 मिमी |
| एल्यूमीनियम | φ1.2-2 मिमी | φ1.2-4 मिमी | φ1.4-5 मिमी | φ2.0-5 मिमी | |
| अधिकतम फंसे हुए कंडक्टर ओडी | φ14 मिमी | φ28 मिमी | φ35 मिमी | φ45 मिमी | |
| स्ट्रैंडिंग पिच | 6 बब्बिन स्ट्रांगिंग केज | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 बबिन स्ट्रैंडिंग केज | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 बब्बिन स्ट्रांगिंग केज | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 बब्बिन स्ट्रांगिंग केज | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| घूर्णन गति | 6 बब्बिन स्ट्रांगिंग केज | 218 आर/मिनट | 120 आर/मिनट | 106 रु/मिनट | 55 आर/मिनट |
| 12 बबिन स्ट्रैंडिंग केज | 118 आर/मिनट | 110 आर/मिनट | 97.5 आर/मिनट | 45 रु/मिनट | |
| 18 बब्बिन स्ट्रांगिंग केज | 108 रिन/मिनट | 100 आर/मिनट | 82.9 आर/मिनट | 35 आर/मिनट | |
| 24 बब्बिन स्ट्रांगिंग केज | 98 र/मिनट | 90 आर/मिनट | 74 आर/मिनट | 25 r/min | |
| कैपस्टान | कैपस्टन व्हील व्यास | 1000 मिमी | 1600 मिमी | 1800 मिमी | 2000 मिमी |
| अधिकतम खींचने का बल | 2T | 5T | 10T | 15T | |
| मोटर शक्ति | 18.5 किलोवाट | 22 किलोवाट | 37 किलोवाट | 55 किलोवाट | |
| बोबिन का आकार | 315 मिमी | 400 मिमी | 500 मिमी | 630 मिमी | |
| केंद्र भुगतान बॉबिन | 315 मिमी | 1250 मिमी | 1600 मिमी | 1600 मिमी | |
| बोबिन | 1250 मिमी | 2000 मिमी | 2000 मिमी | 2500 मिमी | |
| अधिकतम रिहॉल-ऑफ रैखिक गति | 25 मी/मिनट | 30 मी/मिनट | 34.7 मी/मिनट | 20 मी/मिनट | |
| मध्य ऊंचाई | 1000 मिमी | 1000 मिमी | 1000 मिमी |
1100 मिमी
|
|
4. फोटो
5पैकिंग फोटो
6हमारा कारखाना और परिचय
हेजियान बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड 2006 में स्थापित किया गया था। हमारी कंपनी हेबेई प्रांत के हेजियान शहर के आर्थिक विकास क्षेत्र में स्थित है,उत्तरी चीन में तार स्ट्रैंडिंग मशीन और बिछाने की मशीन के लिए सबसे बड़ा पेशेवर निर्माता रहा है.
2006 से, हमारे ग्राहकों की देखभाल और समर्थन पर भरोसा करते हुए,Baohong मशीनरी के अनुसंधान और तार stranding मशीन और बिछाने मशीन के विकास के लिए समर्पित किया गया है और बहुत सुधार किया हैअब हम एकमात्र कारखाना बन गए हैं जो चीन में एक असेंबली लाइन प्रसंस्करण के लिए जेएलके कठोर स्ट्रैंडिंग मशीन श्रृंखला के उत्पादन को विकसित कर सकते हैं,और हम भी स्वतंत्र रूप से JGB धनुष छोड़ stranding लाइनों विकसित किया है, सीजीबी बो स्किप प्रकार के केबलिंग लाइनें और सीएलवाई हाई स्पीड क्रेड प्रकार के बिछाने की लाइनें।
अब, हेजियान बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड, 10000 वर्ग मीटर के क्षेत्र को कवर करता है, 8000 वर्ग मीटर की उत्पादन कार्यशाला। हमारी कंपनी में 10 आर एंड डी कर्मचारियों सहित 60 कर्मचारी हैं।वर्तमान में वार्षिक उत्पादन मूल्य 10 मिलियन डॉलर से अधिक है।,और चीन में सबसे महत्वपूर्ण Stranding मशीन निर्माता में से एक में विकसित किया है।
