उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नाम: | केबल बनाने के लिए प्लैनेटरी स्ट्रैंडिंग मशीन | प्रकार: | ग्रहों का प्रकार |
|---|---|---|---|
| आवेदन करें: | वायर स्ट्रैंडिंग | उत्तर: | 315,400,500,630 आदि |
| सामग्री: | क्यू, अल तार और स्टील के तार | पलटनेवाला: | सीमेंस |
| गारंटी अवधि: | 1 वर्ष | रंग: | वैकल्पिक |
| प्रयोग: | स्ट्रैंडिंग Cu, Al कंडक्टर, ACSR और इंसुलेशन केबल का कोर आदि | ||
| प्रमुखता देना: | कॉपर वायर प्लैनेटरी स्ट्रैंडिंग मशीन,हाई स्पीड प्लैनेटरी स्ट्रैंडिंग मशीन,एसीएसआर प्लैनेटरी स्ट्रैंडिंग मशीन |
||
केबल बनाने के लिए उच्च गति तांबे के तार के लिए ग्रहों के स्ट्रैंडिंग मशीन
1. प्रयोग
इस मशीन का उपयोग मुख्य रूप से क्यू, अल कंडक्टर, एसीएसआर और इन्सुलेशन केबल आदि के कोर को स्ट्रैंड करने के लिए किया जाता है। इसका उपयोग क्यू तारों की जांच के लिए भी किया जा सकता है।
2मुख्य पात्र
2.1 बैक-ट्रिस्ट विधिः ग्रह तंत्र।
2.2 गैर-अक्ष वाला अंगूठे का घुमावदार पिंजरा तंत्र घर्षण तनाव नियंत्रण से सुसज्जित है।
2.3 ट्रांसमिशन शाफ्ट मशीन के सभी भागों को एक साथ जोड़ते हैं ताकि स्थिर स्ट्रैंडिंग पिच बनाए रखी जा सके, जिसे मशीन को नियंत्रित करने के लिए आवृत्ति सिंक्रनाइज़ेशन भी चुना जा सकता है.
2.4 मशीन का व्यापक रूप से प्रयोग किया जाता है और कम शोर के साथ आसानी से संचालित किया जाता है।
3मुख्य घटक
पे-ऑफ स्टैंड, पिंजरे, वायर डाई धारक, गैर धातु टेपिंग डिवाइस, मीटर काउंटर, खींच-ऑफ डिवाइस, ट्रैवर्स के साथ लेने, ट्रांसमिशन सिस्टम, इलेक्ट्रिकल कंट्रोल सिस्टम और सुरक्षा बाड़
4. तकनीकी मापदंड
| मॉडल (ग्रहीय स्ट्रैंडिंग मशीन) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| एकल तार का व्यास | तांबा | φ1-1.6 मिमी | φ1-4 मिमी | φ1.2-5 मिमी | φ1.5-5 मिमी |
| एल्यूमीनियम | φ1.2-2 मिमी | φ1.2-4 मिमी | φ1.4-5 मिमी | φ2.0-5 मिमी | |
| अधिकतम फंसे हुए कंडक्टर ओडी | φ14 मिमी | φ28 मिमी | φ35 मिमी | φ45 मिमी | |
| स्ट्रैंडिंग पिच | 6 बब्बिन स्ट्रांगिंग केज | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 बबिन स्ट्रैंडिंग केज | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 बब्बिन स्ट्रांगिंग केज | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 बब्बिन स्ट्रांगिंग केज | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| घूर्णन गति | 6 बब्बिन स्ट्रांगिंग केज | 218 आर/मिनट | 120 आर/मिनट | 106 रु/मिनट | 55 आर/मिनट |
| 12 बबिन स्ट्रैंडिंग केज | 118 आर/मिनट | 110 आर/मिनट | 97.5 आर/मिनट | 45 रु/मिनट | |
| 18 बब्बिन स्ट्रांगिंग केज | 108 रिन/मिनट | 100 आर/मिनट | 82.9 आर/मिनट | 35 आर/मिनट | |
| 24 बब्बिन स्ट्रांगिंग केज | 98 र/मिनट | 90 आर/मिनट | 74 आर/मिनट | 25 r/min | |
| कैपस्टान | कैपस्टन व्हील व्यास | 1000 मिमी | 1600 मिमी | 1800 मिमी | 2000 मिमी |
| अधिकतम खींचने का बल | 2T | 5T | 10T | 15T | |
| मोटर शक्ति | 18.5 किलोवाट | 22 किलोवाट | 37 किलोवाट | 55 किलोवाट | |
| बोबिन का आकार | 315 मिमी | 400 मिमी | 500 मिमी | 630 मिमी | |
| केंद्र भुगतान बॉबिन | 315 मिमी | 1250 मिमी | 1600 मिमी | 1600 मिमी | |
| बोबिन | 1250 मिमी | 2000 मिमी | 2000 मिमी | 2500 मिमी | |
| अधिकतम रिहॉल-ऑफ रैखिक गति | 25 मी/मिनट | 30 मी/मिनट | 34.7 मी/मिनट | 20 मी/मिनट | |
| मध्य ऊंचाई | 1000 मिमी | 1000 मिमी | 1000 मिमी |
1100 मिमी
|
|

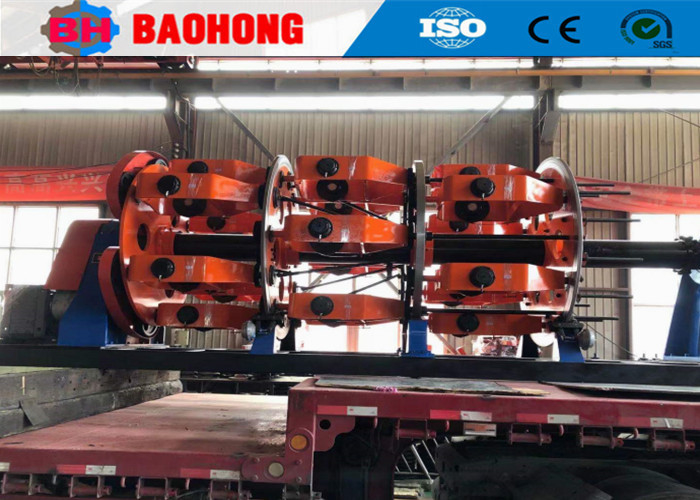

5. फोटो
6पैकिंग फोटो
7हमारा कारखाना और परिचय
हेजियान बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड 2006 में स्थापित किया गया था। हमारी कंपनी हेबेई प्रांत के हेजियान शहर के आर्थिक विकास क्षेत्र में स्थित है,उत्तरी चीन में तार स्ट्रैंडिंग मशीन और बिछाने की मशीन के लिए सबसे बड़ा पेशेवर निर्माता रहा है.
2006 से, हमारे ग्राहकों की देखभाल और समर्थन पर भरोसा करते हुए,Baohong मशीनरी के अनुसंधान और तार stranding मशीन और बिछाने मशीन के विकास के लिए समर्पित किया गया है और बहुत सुधार किया हैअब हम एकमात्र कारखाना बन गए हैं जो चीन में एक असेंबली लाइन प्रसंस्करण के लिए जेएलके कठोर स्ट्रैंडिंग मशीन श्रृंखला के उत्पादन को विकसित कर सकते हैं,और हम भी स्वतंत्र रूप से JGB धनुष छोड़ stranding लाइनों विकसित किया है, सीजीबी बो स्किप प्रकार के केबलिंग लाइनें और सीएलवाई हाई स्पीड क्रेड प्रकार के बिछाने की लाइनें।
अब, हेजियान बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड, 10000 वर्ग मीटर के क्षेत्र को कवर करता है, 8000 वर्ग मीटर की उत्पादन कार्यशाला। हमारी कंपनी में 10 आर एंड डी कर्मचारियों सहित 60 कर्मचारी हैं।वर्तमान में वार्षिक उत्पादन मूल्य 10 मिलियन डॉलर से अधिक है।,और चीन में सबसे महत्वपूर्ण Stranding मशीन निर्माता में से एक में विकसित किया है।
