उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Product name: | OPGW Planetary Wire Armoring Machine | Use for: | Cable Stranding |
|---|---|---|---|
| Materials: | Copper, Al wire and Steel wires | Max.stranded conductor OD(500): | φ35 mm |
| Max. Haul-off Linear Speed(630): | 20 m/min | HS CODE: | 8479400000 |
| Painting: | Customized | Guarantee time: | 12 Months |
| प्रमुखता देना: | प्लैनेटरी स्टील वायर आर्मरिंग मशीन,ओपीजीडब्ल्यू स्टील वायर आर्मरिंग मशीन,ओवरहेड पावर केबल आर्मरिंग मशीन |
||
ओपीजीडब्ल्यू प्लैनेटरी स्टील वायर बख्तरबंद मशीन
1. प्रयोग
इस मशीन का उपयोग मुख्य रूप से क्यू, अल कंडक्टर, एसीएसआर और इन्सुलेशन केबल आदि के कोर को स्ट्रैन्डिंग करने के लिए किया जाता है। इसका उपयोग क्यू तारों की स्क्रीनिंग के लिए भी किया जा सकता है।
2मुख्यविशेषताएं
2.1 रीलों को चौगुना करके लटकने वाले पिंजरों के चारों ओर व्यवस्थित किया जाता है। केंद्रीय शाफ्ट रीलों को नहीं रखता।
2.2 उच्च कठोरता, उच्च प्रदर्शन, उच्च गति और कम जड़ता।
2.3 36-चरण वाले परिवर्तनीय गियरबॉक्स, दोहरी खींचने और दोहरी सक्रिय उपकरण द्वारा संचालित। प्राकृतिक तार वितरण फंसने के दौरान घर्षण क्षति से बचाता है।
2.4 सबसे उन्नत आपातकालीन स्टॉप डिवाइस, प्रत्येक रील को सीधे नियंत्रित करता है. जैसे ही कोई तार टूटता है, पूरी मशीन स्वचालित रूप से एक बार में बंद हो जाएगी.
2.5 किसी भी तार के टूटने के बाद पूरक सुनिश्चित करना, विशेष रूप से बिजली केबलों और उच्च संकुचित क्रॉस-लिंकिंग केबलों के उत्पादन के लिए उपयुक्त।
2.6 सीएमएनएस पीएलसी नियंत्रण प्रणाली, टच स्क्रीन पर काम करती है.
3. तकनीकी मापदंड
| मॉडल (ग्रहीय स्ट्रैंडिंग मशीन) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| एकल तार का व्यास | तांबा | φ1-1.6 मिमी | φ1-4 मिमी | φ1.2-5 मिमी | φ1.5-5 मिमी |
| एल्यूमीनियम | φ1.2-2 मिमी | φ1.2-4 मिमी | φ1.4-5 मिमी | φ2.0-5 मिमी | |
| अधिकतम फंसे हुए कंडक्टर ओडी | φ14 मिमी | φ28 मिमी | φ35 मिमी | φ45 मिमी | |
| स्ट्रैंडिंग पिच | 6 बब्बिन स्ट्रांगिंग केज | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 बबिन स्ट्रैंडिंग केज | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 बब्बिन स्ट्रांगिंग केज | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 बब्बिन स्ट्रांगिंग केज | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| घूर्णन गति | 6 बब्बिन स्ट्रांगिंग केज | 218 आर/मिनट | 120 आर/मिनट | 106 रु/मिनट | 55 आर/मिनट |
| 12 बबिन स्ट्रैंडिंग केज | 118 आर/मिनट | 110 आर/मिनट | 97.5 आर/मिनट | 45 रु/मिनट | |
| 18 बब्बिन स्ट्रांगिंग केज | 108 रिन/मिनट | 100 आर/मिनट | 82.9 आर/मिनट | 35 आर/मिनट | |
| 24 बब्बिन स्ट्रांगिंग केज | 98 र/मिनट | 90 आर/मिनट | 74 आर/मिनट | 25 r/min | |
| कैपस्टान | कैपस्टन व्हील व्यास | 1000 मिमी | 1600 मिमी | 1800 मिमी | 2000 मिमी |
| अधिकतम खींचने का बल | 2T | 5T | 10T | 15T | |
| मोटर शक्ति | 18.5 किलोवाट | 22 किलोवाट | 37 किलोवाट | 55 किलोवाट | |
| बोबिन का आकार | 315 मिमी | 400 मिमी | 500 मिमी | 630 मिमी | |
| केंद्र भुगतान बॉबिन | 315 मिमी | 1250 मिमी | 1600 मिमी | 1600 मिमी | |
| बोबिन | 1250 मिमी | 2000 मिमी | 2000 मिमी | 2500 मिमी | |
| अधिकतम रिहॉल-ऑफ रैखिक गति | 25 मी/मिनट | 30 मी/मिनट | 34.7 मी/मिनट | 20 मी/मिनट | |
| मध्य ऊंचाई | 1000 मिमी | 1000 मिमी | 1000 मिमी |
|
|

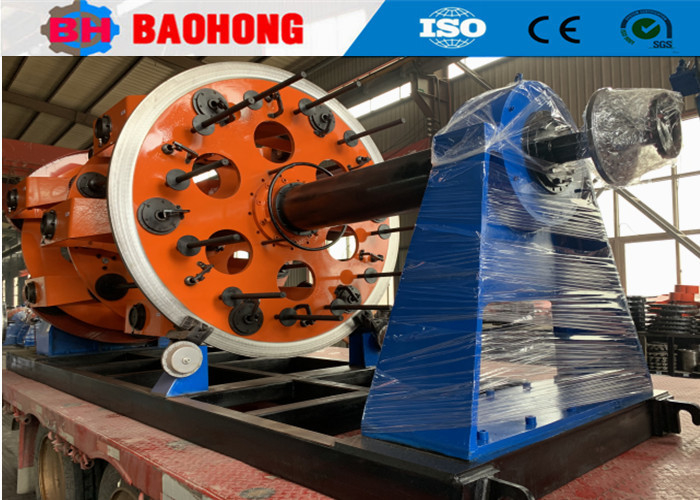

4. फोटो
5पैकिंग फोटो
6हमारा कारखाना और परिचय
हेजियान बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड 2006 में स्थापित किया गया था। हमारी कंपनी हेबेई प्रांत के हेजियान शहर के आर्थिक विकास क्षेत्र में स्थित है,उत्तरी चीन में तार स्ट्रैंडिंग मशीन और बिछाने की मशीन के लिए सबसे बड़ा पेशेवर निर्माता रहा है.
2006 से, हमारे ग्राहकों की देखभाल और समर्थन पर भरोसा करते हुए,Baohong मशीनरी के अनुसंधान और तार stranding मशीन और बिछाने मशीन के विकास के लिए समर्पित किया गया है और बहुत सुधार किया हैअब हम एकमात्र कारखाना बन गए हैं जो चीन में एक असेंबली लाइन प्रसंस्करण के लिए जेएलके कठोर स्ट्रैंडिंग मशीन श्रृंखला के उत्पादन को विकसित कर सकते हैं,और हम भी स्वतंत्र रूप से JGB धनुष छोड़ stranding लाइनों विकसित किया है, सीजीबी बो स्किप प्रकार के केबलिंग लाइनें और सीएलवाई हाई स्पीड क्रेडल प्रकार के बिछाने की लाइनें।
अब, हेजियान बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड, 10000 वर्ग मीटर के क्षेत्र को कवर करता है, 8000 वर्ग मीटर की उत्पादन कार्यशाला। हमारी कंपनी में 10 आर एंड डी कर्मचारियों सहित 60 कर्मचारी हैं।वर्तमान में वार्षिक उत्पादन मूल्य 10 मिलियन डॉलर से अधिक है।,और चीन में सबसे महत्वपूर्ण Stranding मशीन निर्माता में से एक में विकसित किया है।
