पीएलसी प्लैनेटरी टाइप इलेक्ट्रिक वायर केबल बनाने की मशीन मल्टीफंक्शन के साथ
1. उपयोग
यह मशीन बैक-ट्विस्ट के साथ Cu, Al तार, ACSR और इंसुलेटेड तारों को स्ट्रैंड करने के लिए उपयोग की जाती है। यह केबल को स्टील-आर्मरिंग या Cu-स्क्रीनिंग भी कर सकती है।
2. मुख्य विशेषता
2.1. उच्च कठोरता, उच्च गति और कम जड़ता।
2.2. 100% बैक ट्विस्ट डिज़ाइन यह सुनिश्चित करता है कि स्ट्रैंडिंग के दौरान कोई घर्षण क्षति न हो।
2.3. सबसे उन्नत आपातकालीन स्टॉप डिवाइस।
2.4. विभिन्न पीएलसी इलेक्ट्रिक वैकल्पिक।
2.5. पॉजिटिव डिवाइस द्वारा निरंतर बॉबिन बैक टेंशन प्राप्त किया जाता है और आवश्यक टेंशन को नियंत्रित करने के लिए सिंगल बॉबिन रोटेशन को इलेक्ट्रॉनिक रूप से सेंस किया जाता है। इसके अतिरिक्त, मैग्नेटिक टेंशन कंट्रोल सिस्टम वैकल्पिक है जो वायवीय मोड की तुलना में सस्ता है।
2.6. प्लैनेटरी स्ट्रैंडिंग मशीन किसी भी तार/केबल प्रसंस्करण कार्य के लिए योग्य है।
3. कॉन्फ़िगरेशन
पे-ऑफ, 6-रील, 12-रील, 18-रील सेक्शन, 24-रील और 30-रील के मेनफ्रेम, डाई होल्डर, टेप लैपर, आर्मर यूनिट, हॉल-ऑफ, टेक-ऑफ, संचालित सिस्टम और इलेक्ट्रिकल सिस्टम।
4. तकनीकी पैरामीटर
| मॉडल (प्लैनेटरी स्ट्रैंडिंग मशीन) |
JLY-315 |
JLY-400 |
JLY-500 |
JLY-630 |
| एकल तार का व्यास |
तांबा |
φ1-1.6 मिमी |
φ1-4 मिमी |
φ1.2-5 मिमी |
φ1.5-5 मिमी |
| एल्यूमीनियम |
φ1.2-2 मिमी |
φ1.2-4 मिमी |
φ1.4-5 मिमी |
φ2.0-5 मिमी |
| अधिकतम स्ट्रैंडेड कंडक्टर ओडी |
φ14 मिमी |
φ28 मिमी |
φ35 मिमी |
φ45 मिमी |
| स्ट्रैंडिंग पिच |
6 बॉबिन स्ट्रैंडिंग केज |
26-435 |
39-695 |
44-770 |
48-840 |
| 12 बॉबिन स्ट्रैंडिंग केज |
30-526 |
43-774 |
47-858 |
50-928 |
| 18 बॉबिन स्ट्रैंडिंग केज |
34-639 |
47-858 |
55-1001 |
65-1201 |
| 24 बॉबिन स्ट्रैंडिंग केज |
38-749 |
51-940 |
63-1151 |
75-1601 |
| घूर्णन गति |
6 बॉबिन स्ट्रैंडिंग केज |
218 आर/मिनट |
120 आर/मिनट |
106 आर/मिनट |
55 आर/मिनट |
| 12 बॉबिन स्ट्रैंडिंग केज |
118 आर/मिनट |
110 आर/मिनट |
97.5 आर/मिनट |
45 आर/मिनट |
| 18 बॉबिन स्ट्रैंडिंग केज |
108 आर/मिनट |
100 आर/मिनट |
82.9 आर/मिनट |
35 आर/मिनट |
| 24 बॉबिन स्ट्रैंडिंग केज |
98 आर/मिनट |
90 आर/मिनट |
74 आर/मिनट |
25 आर/मिनट |
| कैपस्टन |
कैपस्टन व्हील व्यास |
1000 मिमी |
1600 मिमी |
1800 मिमी |
2000 मिमी |
| अधिकतम हॉल-ऑफ बल |
2T |
5T |
10T |
15T |
| मोटर पावर |
18.5 किलोवाट |
22 किलोवाट |
37 किलोवाट |
55 किलोवाट |
| बॉबिन आकार |
315 मिमी |
400 मिमी |
500 मिमी |
630 मिमी |
| सेंटर पेऑफ बॉबिन |
315 मिमी |
1250 मिमी |
1600 मिमी |
1600 मिमी |
| टेक-अप बॉबिन |
1250 मिमी |
2000 मिमी |
2000 मिमी |
2500 मिमी |
| अधिकतम हॉल-ऑफ रैखिक गति |
25 मीटर/मिनट |
30 मीटर/मिनट |
34.7 मीटर/मिनट |
20 मीटर/मिनट |
| केंद्रीय ऊंचाई |
1000 मिमी |
1000 मिमी |
1000 मिमी |
1100 मिमी |
5. फोटो

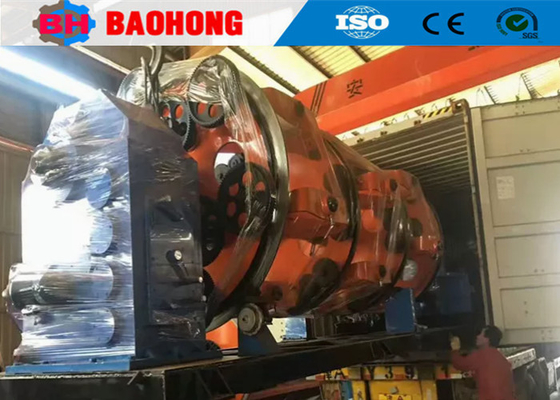

6. पैकिंग फोटो
7. हमारा कारखाना और परिचय
हेजियान बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड की स्थापना 2006 में हुई थी। हमारी कंपनी हेबेई प्रांत के हेजियान शहर के आर्थिक विकास क्षेत्र में स्थित है, जो उत्तरी चीन में तार स्ट्रैंडिंग मशीन और लेइंग-अप मशीन के सबसे बड़े पेशेवर निर्माता रही है।
2006 से, हमारे ग्राहकों की देखभाल और समर्थन पर निर्भर करते हुए, बाओहोंग मशीनरी तार स्ट्रैंडिंग मशीन और लेइंग-अप मशीन के अनुसंधान और विकास के लिए समर्पित रही है और इसने महान सुधार किया है। अब हम चीन में जेएलके रिजिड स्ट्रैंडिंग मशीन श्रृंखला के उत्पादन को एक असेंबली लाइन प्रोसेसिंग में विकसित करने में सक्षम एकमात्र कारखाने बन गए हैं, और हमने स्वतंत्र रूप से जेजीबी बो स्किप स्ट्रैंडिंग लाइनों, सीजीबी बो स्किप टाइप केबलिंग लाइनों और सीएलवाई हाई स्पीड क्रैडल टाइप लेइंग-अप लाइनों का भी विकास किया है।
अब, हेजियान बाओहोंग इलेक्ट्रिकल मशीनरी कं, लिमिटेड, 10000 वर्ग मीटर के क्षेत्र को कवर करती है, उत्पादन कार्यशाला 8000 वर्ग मीटर है। हमारी कंपनी में 60 कर्मचारी हैं, जिनमें 10 आर एंड डी स्टाफ शामिल हैं। वर्तमान में वार्षिक उत्पादन मूल्य 10 मिलियन डॉलर से अधिक है, और यह चीन में सबसे महत्वपूर्ण स्ट्रैंडिंग मशीन निर्माताओं में से एक के रूप में विकसित हुआ है।
